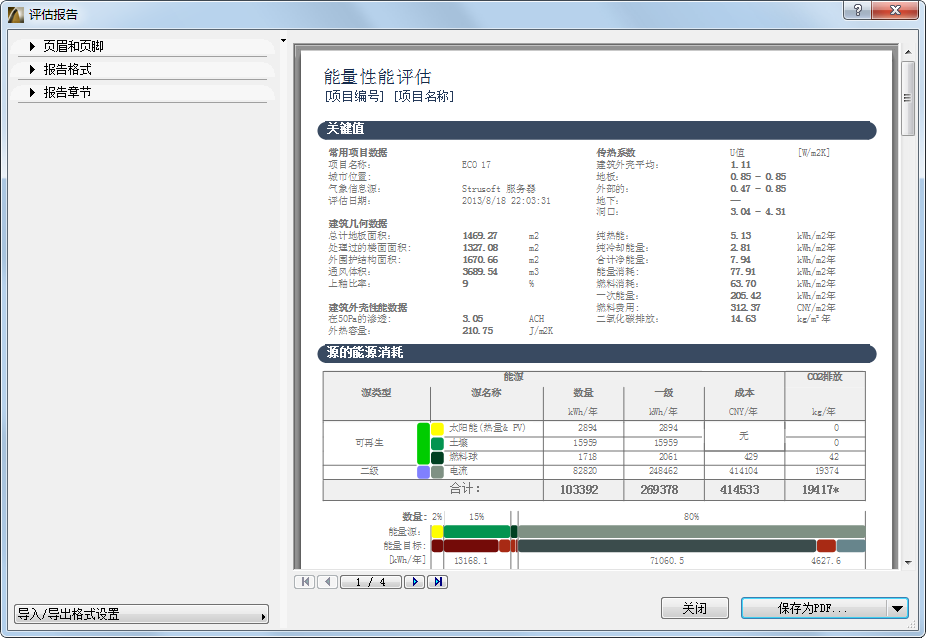

能量 评估报告对话框

动态能量模拟完成后,评估报告对话框出现。在保存前,使用左侧的控制项自定义能量性能评估报告内容的一些方面。


对话框右侧包含能量性能评估报告PDF文件的预览。

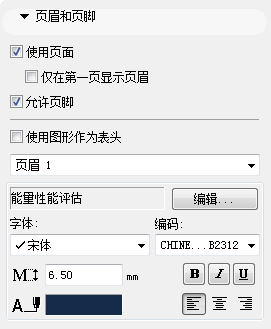

页眉和页脚的设置

使用页眉和页脚设置对话框中的控制项来,用自定义的内容填写PDF能量性能评估报告的两个页眉行和页脚。

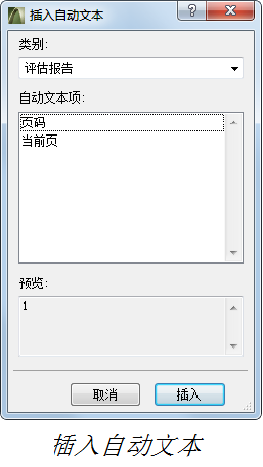

该内容可以是一个图片甚至是运行大范围智能报告标题定制的自动图文集。

Insert_autotext.png     Autotext_category.png

报告格式

该对话框定义了用于能量性能评估报告PDF的字体格式和画笔颜色。

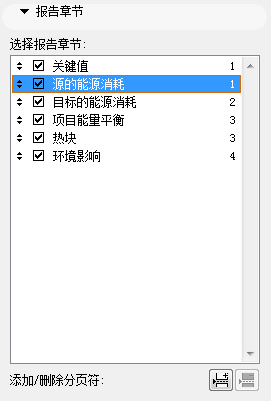

报告章节设置

在报告章节设置中,列出能量性能评估报告PDF的内容。


修改章节顺序,要通过抓取在其名称之前显示的箭头并拖动它们来完成。使用列表下的按钮来添加/删除分页符。

一些报告章节可以通过使用一些章节特定设置进一步自定义:

关键值章节设置:选择三个可用能量单位选项中的一个:kWh, kBtu, MJ

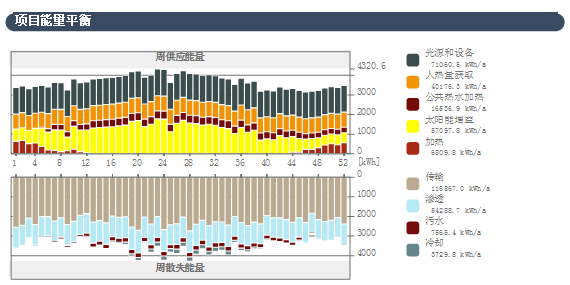

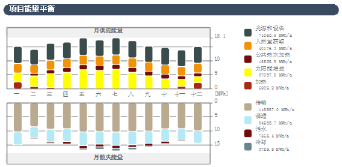

项目能量平衡章节设置:选择每周或每月用于时间间隔,并指定能量单位 (kWh, kBtu, MJ)。 也可能自定义条形图的颜色。

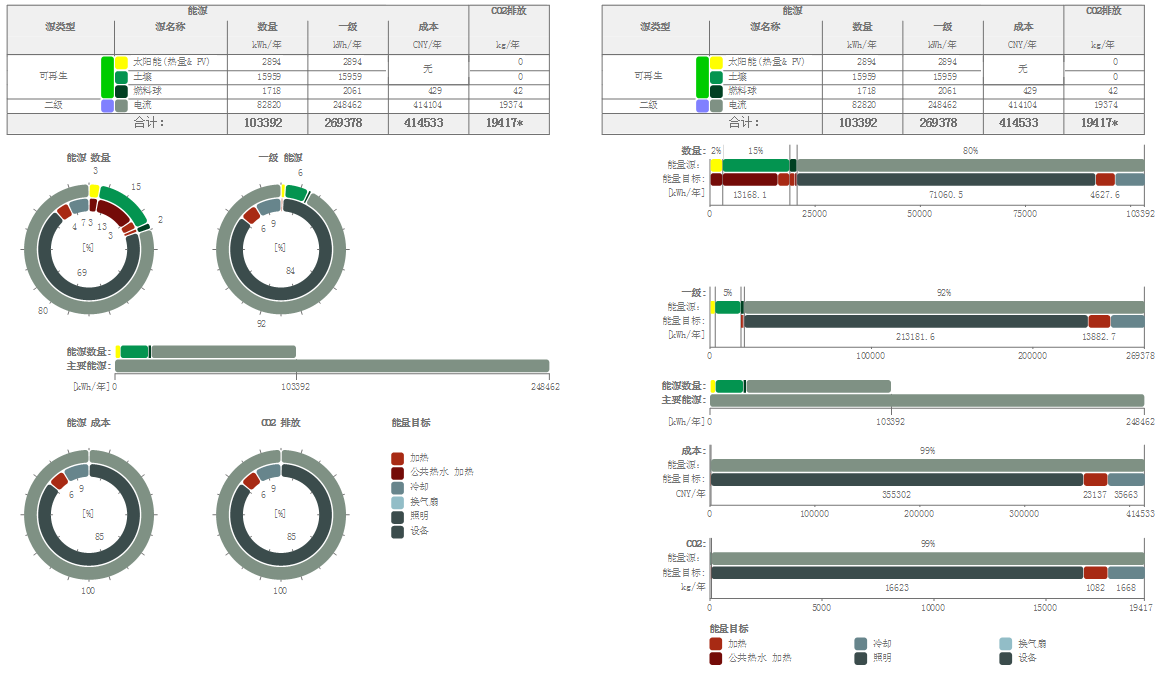

目标的能量消耗及通过源章节 - 设置:饼图或条形图显示之间的目标

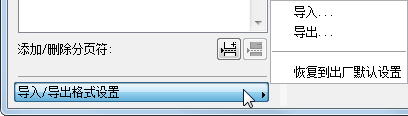

格式设置输入/输出

评估报告对话框左下角的按钮可以在项目之间迁移PDF报告格式(例如,对每个项目的能源性能评估报告PDF使用公司模板格式)。


也有一个选项将能源性能评估报告的格式重置为出厂默认。

关闭和另存为命令

在评估报告底部:


“关闭”按钮,使您回到“能量模型检查”面板,允许您调整输入的数据。

保存为PDF让您指定一个以PDF格式保存评估报告的位置。

参见读取能量性能评估 - PDF报告

点击右下角的三角形按钮来保存使用Microsoft Excel文件格式的详细月度能量平衡数据。

参见读取能量性能评估- XLS报告
