读取能量性能评估- XLS报告

点击“能量模型检查”面板右下角的三角形按钮,以Microsoft Excel文件格式,保存详细的月度能量平衡数据。


项目关键值页面

XLS能量性能报告的“项目关键值”部分,显示项目的基本信息。它的内容比能量性能报告PDF的“关键值”部分非常相似,它还包括其他数据,如气候数据、设计荷载和建议信息(错误和警告)。

在评估数据下面,按照用户在“项目地点”对话框中的输入,显示项目数据,如名称、地点(带坐标)等。

关键的几何和外壳属性,如总计地板面积、通风量、外热容量,从自动模型几何分析中获取。

列出计算出的传热系数(见 U-值(R-值)计算器) ,可用于整个建筑,每个建筑结构组(见 结构标签页) 以及建筑外壳上的洞口 (见 洞口标签 页)

供暖和制冷系统“设计荷载”,是显示总的系统量的模拟结果。

注意:在ARCHICAD中的能量评估不能直接向尺寸系统和设备提供信息。在项目关键值下的设计荷载只显示您的信息。系统大小只能包含ARCHICAD插件的EcoDesigner STAR 的专家功能。

“建议信息”显示在模拟之前和模拟过程中的错误和警告。

项目能量报告页面

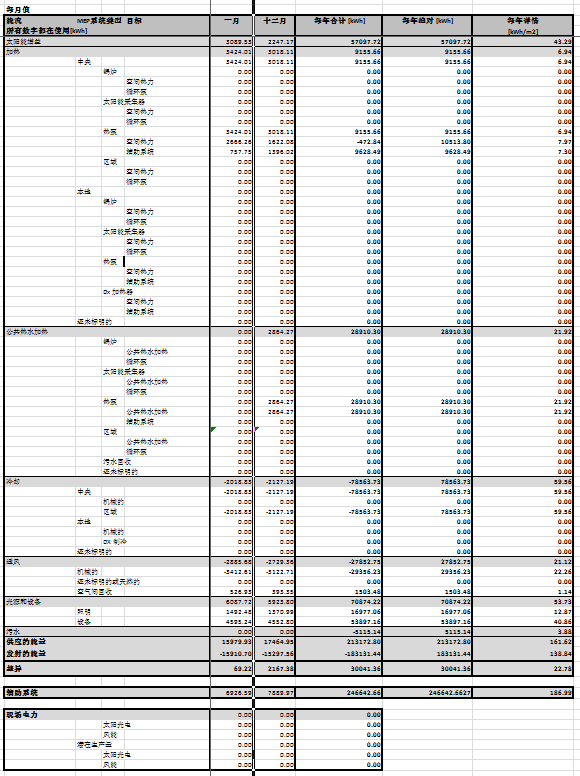

显示在XLS能量性能报告的“项目详细结果”标签页上的数据的详细水平,超过“PDF能量评估报告”里“月度能量平衡”条形图的详细水平:


依据系统和指定目标(空间热力,热水发电),热力和冷却将进一步分解。辅助能量需要操作单独出现的系统。

照明和电气用具的电力消耗分别结合对照列示出来。

注意:只能用EcoDesigner STAR 插件定义所谓的本地热力和冷却系统。本地系统数据将因此永远作为0出现在ARCHICAD中生成的能量评估报告中。同样适用于现场电流

详细输入页面

这个标签页显示建筑几何信息,像它显示在“结构和洞口”面板上时一样。使用这些数据,可以输入第三方基于Excel的静止能量计算软件。
