读取能量性能评估 - PDF报告

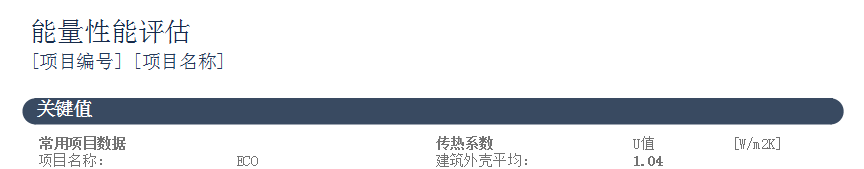

PDF页眉


PDF页眉,以页眉/页脚对话框中定义的形式,显示自定义的项目信息。

关键值

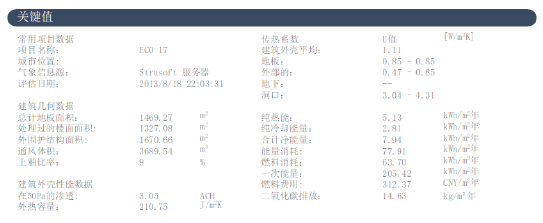

PDF能量报告的“关键值”部分,显示最重要的项目信息。

常规项目数据下的基本信息,例如位置和操作截面,由用户指定 (见 额外的数据分配和输入)同时显示评估日期。


建筑几何章节包含了模型几何分析的结果,例如面积、体积和玻璃比率。

参见能量评估中的自动模型几何图形与材料属性分析

“建筑外壳性能数据”部分,显示每小时空气交换中总的空气泄漏(也称为空气交换率 - 每小时内部空气交换的体积,单位为1/h)。外热容量(计算建筑结构对抗外部空气交换的存储热能的能力)也是一个重要的建筑外壳性能指标。

在“关键值”部分,将分别列出整个建筑、每个建筑结构组合,以及建筑外壳洞口的计算热传输系数的最小值和最大值。

在特定年需求下,列出了投影到建筑单位面积的大部分重要的能量性能数据(净需求和总消耗数据),能够对不同规模的项目进行比较。

热量区

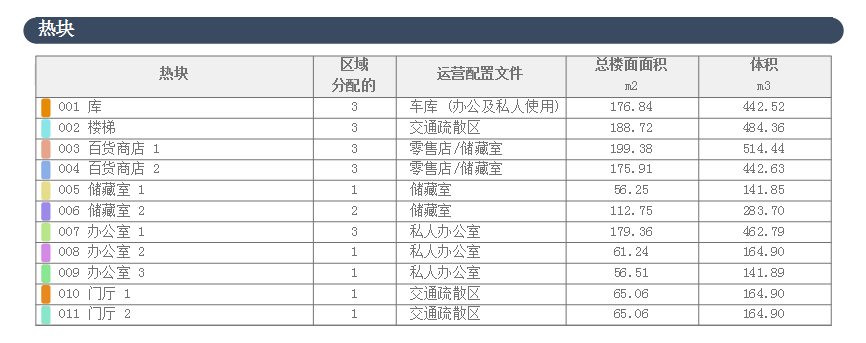

本章中的表显示了热量区与其几何图形数据和操作截面。

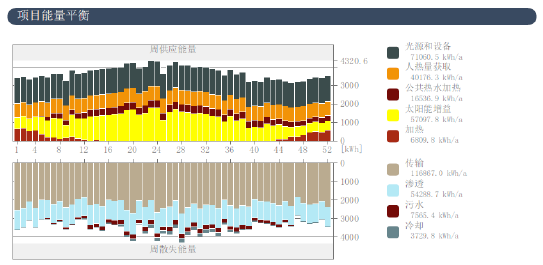

月度能量平衡条形图

月度能量平衡条形图是建筑物排放能量数(图的底部)及建筑物供应能量的图形显示:每月或每周(根据能源性能评估报告章节设置)从环境吸收的能量数及其本身的内部热源(图的顶部)。


按照能量平衡方程-它是建筑物理的基本原理-发射的能量和供应的能量条每月必须是相等的。图的垂直轴显示能量的比例尺。沿着水平轴,显示一年十二个月。

月度能量平衡条形图,显示由VIP核计算引擎,所执行的每小时能量平衡计算累计的结果。

能量供应与发散类型

月度能量平衡图的右侧,列出了构成该图条形的能流。在特定的能量评估报告上出现的这些能量平衡组成部分的数量和类型,取决于所评估建筑的建筑系统对话框的设置。年度能量流数量的合计以kWh/a显示。

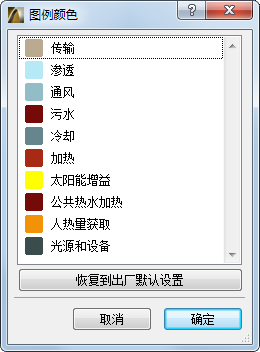

表底下列出带默认能量平衡条形图显示颜色的所有能量供应与发射类型。


这些能量供应与发射分类除了被用来显现能量平衡之外,还提供了MEP系统(冷却、加热、通风类型)的附加信息以及所评估项目的绿色能源解决方案。

左列显示在能量平衡条形图发射的能量一侧出现的能流,而右列列出了供应的能量类型。中间一列包括可能作为发射或供应出现的能流,这要视特定的位置而定。

在表上面用实线框住的能量流,需要输入一个或多个能源。

参见能量源

目标的能源消耗

评估报告这一部分包括两个表和几个饼形图。

表最左边一列列出了名称的能量目标,以及它们在饼形图中所用的颜色代码。数量列列出了幅度[如:kWh/a],而成本列显示一年每个目标所耗能量的价格[货币/每年]。在一次能量细目分类旁边,表最右边一列显示与列出的能量目标幅度相关的碳足迹。

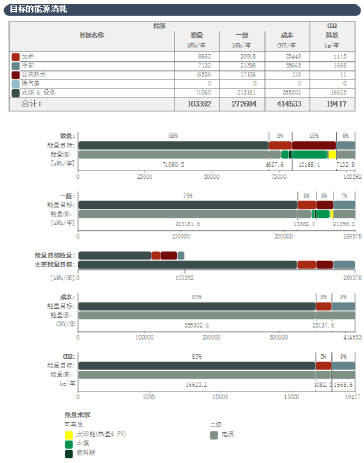

目标分布图以图形方式显示下列与每个能量目标相关项的百分比

能源数量

一次能量

成本

碳足迹

依据一级目标条形图的目标能量数量帮助用户比较带有一次性能耗损耗的能源消耗的量级。

可以用条形图或饼状图的格式显示能源消耗图表。

参见报告章节设置

主要能量

主要能量值在确定建筑合计的能量消耗时,是不同能量源消耗类型之间的‘公分母’。它不仅表明所消耗的净能量源,而且还结合了能量源的制造、运输和原料处理及其运输到使用地点等所需的能量。将特定的一次能量需求降到最低是改善所设计建筑全部性能最好的方法。

能量源所分配的一次能量因子会因建筑位置而不同。

参见项目位置和项目正北方向

如果可能的话,用对话框输入区域特定的数据,或用EcoDesigner(基于标准DINV-18599)所提供的默认分配来评估项目。

源的能量消耗

该部分评估报告包含一个表格和几个图表。

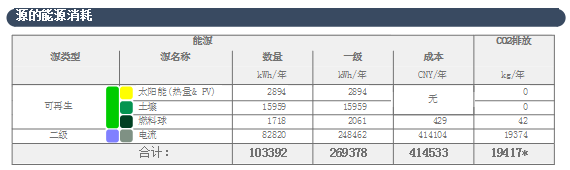

表的最左边一列,按类型(可再生、化石和二级)列出能源及其名称,以及它们在饼形图中所用的颜色代码。数量列列出了幅度[如:kWh/a],而成本列显示一年所耗每种能量源的价格[货币/每年]。

表的最右边一列,显示与列出的能量源幅度相关的碳足迹。

源分布图以图形方式显示下列所用能量源项的百分比分布

能源数量

一次能量

成本

碳足迹


依据一级源条形图的源能量数量帮助用户比较带有一次性能耗损耗的能源消耗的量级。

可以用条形图或饼状图的格式显示能源消耗图表。

参见报告章节设置

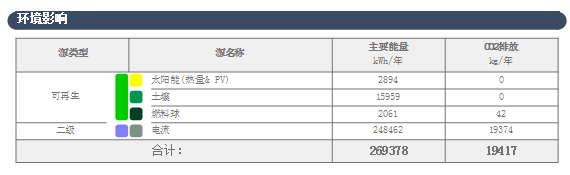

环境影响

依靠能量源,通过显示碳足迹和一次能量,本章节总结了建筑物操作的环境影响。
