IFC项目管理器中的类型产品

更多定义,参见IFC数据类型.

IFC项目管理器显示项目中存在的所有IFC类型产品,以及参考它们的所有元素。要看见它们,使用树状图下面的第二个图标,切换到类型产品视图/定义模式。


依据预览转换器的类型映射预设,对ARCHICAD元素分配一个IFC类型产品(用于IFC导出的类型映射) 。

参见类型映射转换用于IFC导出

选择一个类型(例如,Ifc墙类型)并检查其在IFC项目管理器右侧的IFC数据。产生IFC类型产品的IFC数据默认情况下不可编辑;它们以斜体灰色类型显示,并且右侧的所有IFC数据是灰色。


编辑IFC类型产品

您可以去编辑一个IFC类型产品。例如:

改变其名称属性

对没有值的属性或标准属性定义一个值

修改现有的属性数据

创建一个新建的自定义属性或分类参考

参见创建新的、自定义IFC信息或分类

为编辑IFC类型产品,首选使其能被编辑:点击 “编辑/新建类型”按钮。


然后在右侧的属性/信息进行所需的修改。

结合IFC类型产品为一体

可以结合几个IFC类型产品实体为单个IFC类型产品。这可用于所有的元素类型,除了门/窗 (   请看以下解释)。

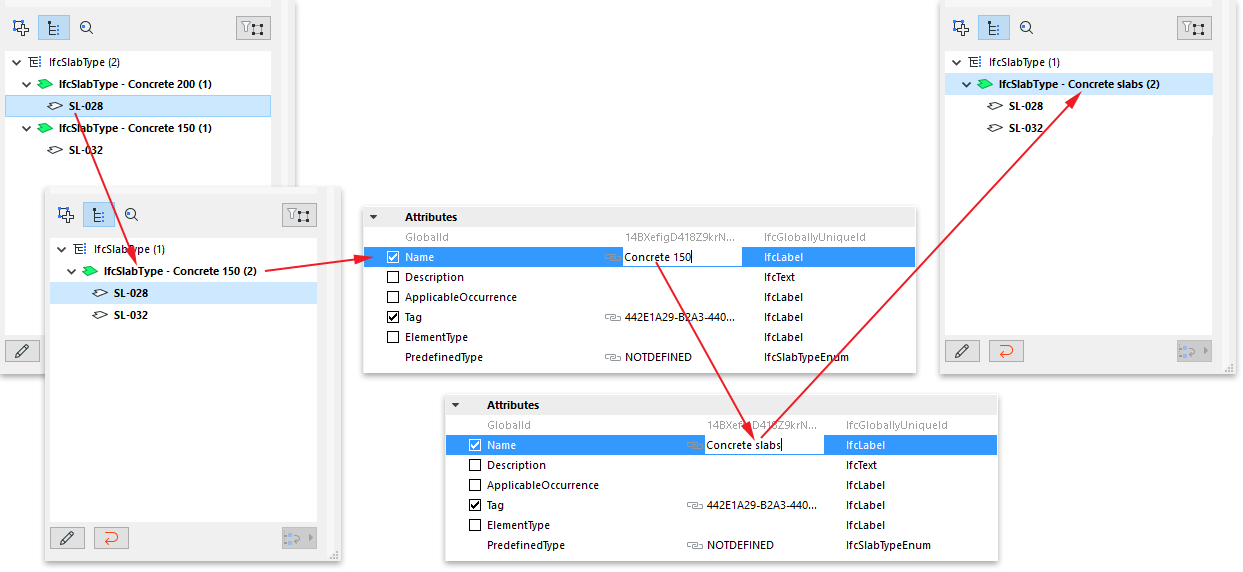

例如,假设您有两个不同厚度的混凝土板。默认情况下,这将被归类为两个单独的IFC类型产品 (IfcSlabType),因为厚度是板的典型属性。但您想将它们合并到以个新的,单一类型的名为“混凝土板”中。

1。选择类型文件夹中的一个,并使用“编辑/新类型”按钮进行编辑。

2。从其他类型文件夹中,选择IfcSlab拖动到第一个类型文件夹。

3。将类型文件夹(包含两个元素的文件夹)的名称属性修改为“混凝土板”(见下图)。


合并门或窗更为复杂,因为它们的一些主要参数是从GDL数据中产生的,并且不能作为合并元素的结果修改。

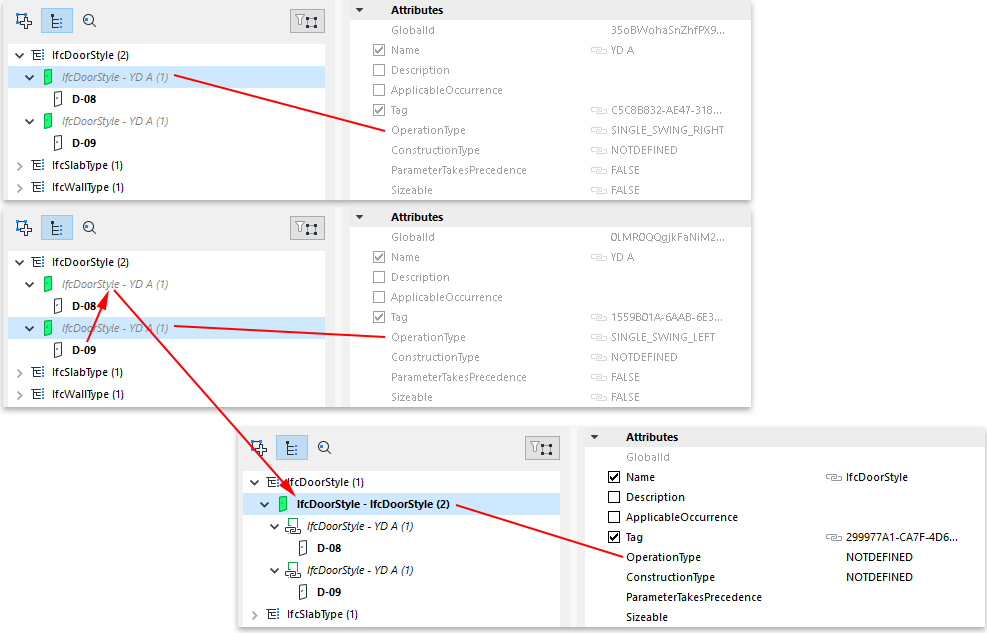

这些元素是OperationType 属性以及面板和直线属性。假设您有两个在其数据方面相同的门 (例如,大小,面板类型),但是操作类型不同。一个洞口在右,其他的在左。这样的两个门将在两个不同的IFC类型产品下分类:这两个类型将有同样的名字,但是其“OperationType” IFC属性不同。

两个门属于同一个IFC类型产品,选择一个门并放置在其他(第二)类型。

因此,使用第二种类型的(诸如名称属性、信息分类参考等)所有数据创建了一个新的、普通类型。这个新的普通类型是将被导出并分配给两个门。这个普通类型可以被重命名并且修改其数据。

同时,这两个普通类型可以保留所谓的链接类型: 它们仅可以链接到已生成且不同于两扇门中任意一扇的数据(在此例中指的是其操作类型属性)。也就是说,两个门将属于一个单一类型,该类型包括它们所共有的所有数据,但是它们也将继续保持一些各自不同的并且不能被合并的IFC数据(见下图)。


重置类型

“重置类型”意味着所有被编辑的IFC数据将恢复到其初始值,并且新建数据将被删除。


当重置类型被应用于所选的已编辑的IFC类型产品时(例如,IfcWallType),该类型的原始数据被恢复(最新被修改的IFC数据丢失),并且该类型不再是可编辑的。如果该类型现在包含作为合并类型结果的新建元素,那么这些元素将被恢复到其初始位置。

当重置类型应用到已被移动到不同类型的单个元素 (比如IfcWall) 中时,该元素将返回其初始位置。


对于一些ARCHICAD元素,定义为一个特别的IFC类型产品通常情况下对于HVAC元素(Ifc分布元素)不总是轮廓鲜明的。

假设您有一个定义的MEP模块排水管元素,被分类为Ifc流动单元。程序将自动选择IfcFlowSegmentType 的一个子类型(例如,IfcPipeSegmentType)。

为了将其修改至一个关于IfcFlowSegmentType的不同子类型 (比如IfcDuctSegmentType):

1。使用“编辑/新建类型”按钮编辑IFC类型产品。

2。使用“修改类型产品” 下拉式菜单。
