类型映射转换用于IFC导出

从此预设对话框,点击映射导出用IFC类型 ,以访问映射定义 。


当一个模型导出到IFC格式,它的每个元素将被分配一个IFC类型。

更多定义,参见 IFC 类型

此对话框定义了如何为每个导出的ARCHICAD元素分配一个IFC类型。有两种方式:通过元素类型,或分类。


注意:预览转换器的类型映射预设有一种附加的功能:要定义当前ARCHICAD项目中元素的默认IFC类型分类。

预览转换器

通过元素类型映射

为每个ARCHICAD元素类型自动分配一个默认的基本IFC类型,相当于其ARCHICAD工具或(GDL对象)其对象子类型。

如果您选择这种方式,无需进一步的手动映射。对话框控制项的其它部分是未使用的。

更多细节,见ARCHICAD内置IFC元素类型映射

通过分类映射

映射每个ARCHICAD分类到一个IFC类型、类型产品,和/或预定义的类型。此方式允许灵活的和详细的IFC类型分类,根据具体的IFC标准。

选择一个分类系统(在ARCHICAD项目的定义中)在左边的树状图装显示其分类结构。

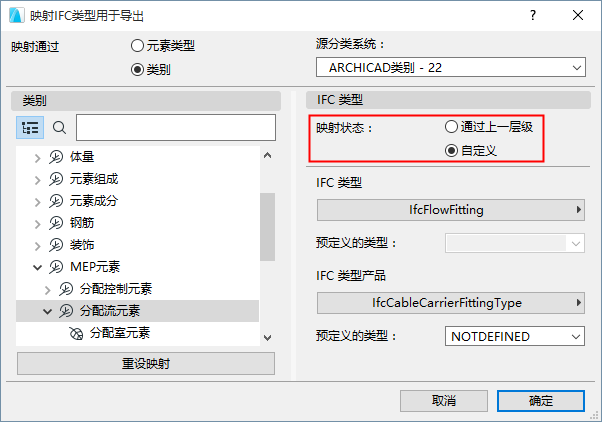

现在,所选系统的分类被列在左侧。选择每一个以将它映射到一个IFC类型(在右侧),并在导出时分配给分类的ARCHICAD元素 。

映射状态: 通过上一层级

映射选择的分类到同样的IFC类型作为它的上层分类。对于这种分类,您无需定义IFC类型,因为它将自动获得与其上一级相同的IFC类型。


映射状态: 自定义

映射分类到您选择的一个IFC类型。这允许您为导出的元素分配更多的特定IFC类型分配。

如果所选的IFC类型或IFC类型产品具有预定义的类型,也可以对它们进行映射 。


重设映射

点击此按钮可以撤销打开对话框后所做的映射定义。
