IFC 导入信息映射

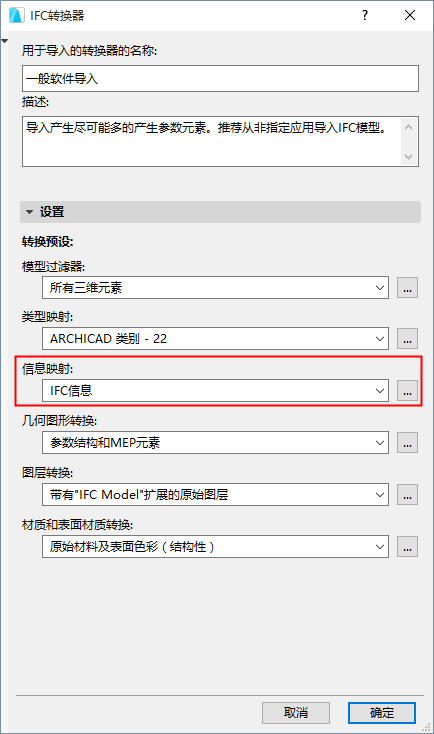

使用此转换预设(IFC转换器) 来定义处理导入到ARCHICAD中IFC元素属性的方式。


本节主题

选择导入方法

使用映射表

在ARCHICAD中分配属性值(基于IFC属性映射)

将IFC数据导入至ARCHICAD类别中

替换丢失的翻新状态

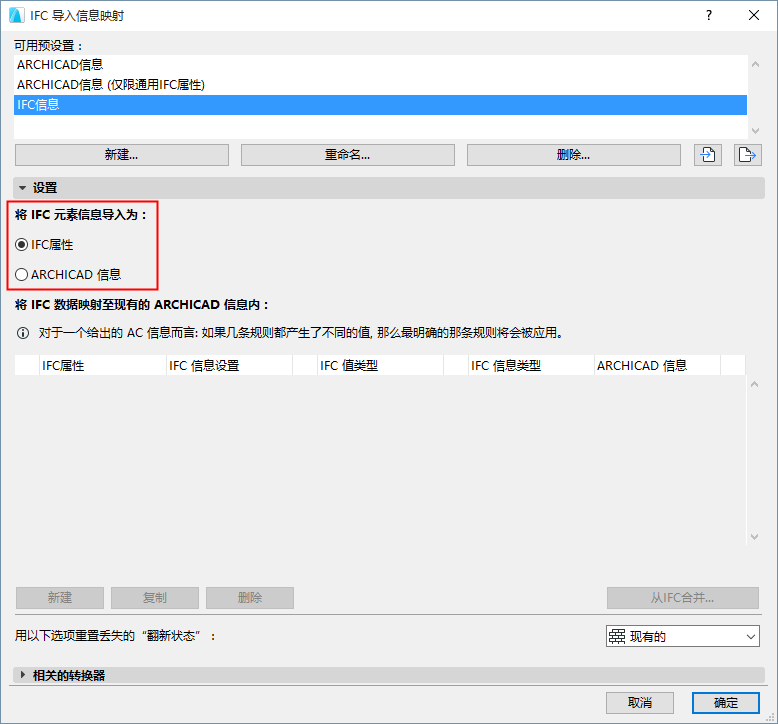

选择导入方法

选择IFC属性 或 ARCHICAD属性:


以IFC属性形式导入

这是默认选项: ARCHICAD导入了关于已导入IFC元素的所有属性。

这些数据目前可作为IFC属性用于ARCHICAD界面的不同部分,比如元素列表中的查找&选择以及方案设置。(这就是IFC属性导入至早期AC版本中的方式。)

如果选择了这种方式,您就不必使用属性映射。


以ARCHICAD属性形式导入

如果您想确保IFC属性数据可用于使用ARCHICAD属性的ARCHICAD功能(但不是IFC属性),此选项可用。这些功能包括:

图形覆盖:

由表达式定义的属性

碰撞检查

自动文本标签

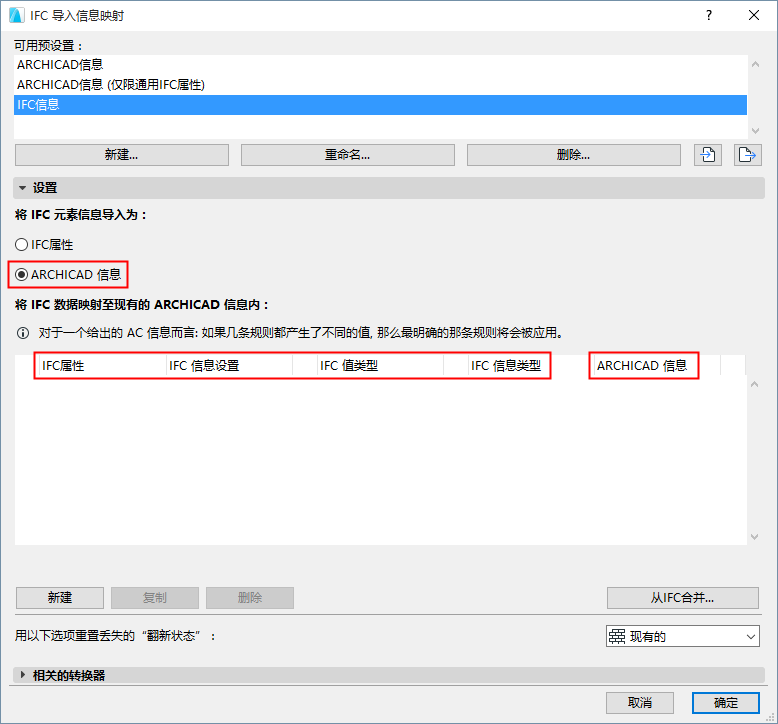

此选项可激活映射表。使用此表来定义哪些IFC属性值需要导入至现有的ARCHICAD属性中。

列表中的每个IFC属性(通过左侧起前四列进行定义)可映射至当前项目的ARCHICAD属性中(最右侧列)。

当前项目中并未生成新的ARCHICAD属性。

未列在此映射中的IFC属性在导入过程中被忽略。


记住:

可用于ARCHICAD元素的ARCHICAD属性设置取决于元素的分类。

每个ARCHICAD属性都有一个默认值(在属性管理器中进行分配)。

关于从IFC中导入的元素,此映射表可使您将ARCHICAD属性值从默认值修改为一个自定义值,如果可行的话,其基础在于可应用的IFC数据。
