使用映射表

每行都代表一个映射规则。您可通过点击列标题完成行排列。

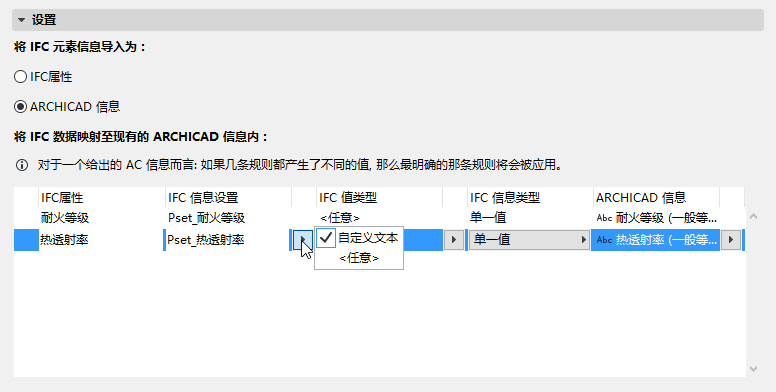

点击任意规则,然后用列表项目控制项来设置数据类型或输入自定义文本。

在每条规则中,可用四个IFC数据列 - 属性、属性集、数值类型和属性类型 - 来缩短需要考虑的IFC数据集。(这些都是IFC标准定义。)

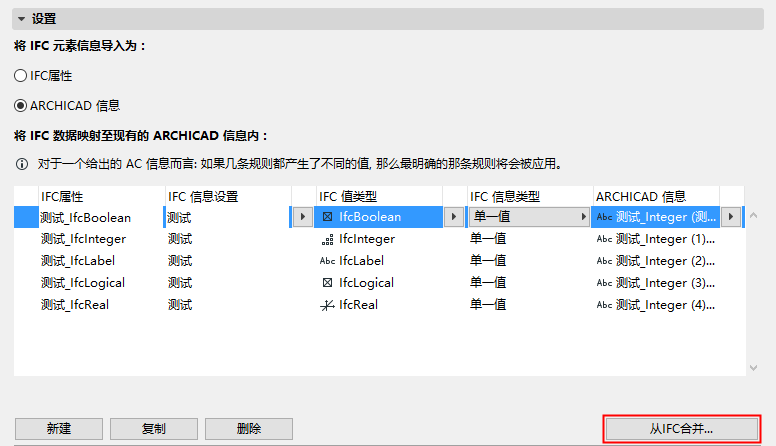

为使用现有文件内的IFC属性填充此表,可点击从IFC中合并并浏览一个IFC文件。文件的IFC属性及其数据将被添加到列表中作为映射规则。


选择 新建,复制 删除 按钮来创建和删除映射规则。

关于细节和案例,参见在ARCHICAD中分配属性值(基于IFC属性映射)

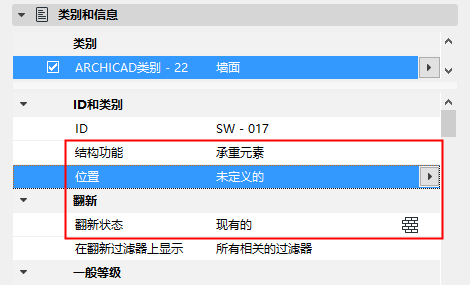

将IFC数据导入至ARCHICAD类别中

以下ARCHICAD类别总是使用来自导入元素的对应数据。(这些属于类别,而不是ARCHICAD属性。) 此数据可进行自动填充,不需要参照IFC转换器设置。

翻新状态

结构功能

位置


然而,我们也可以手动将这些存在于映射表中的IFC数值映射到任意ARCHICAD属性中。

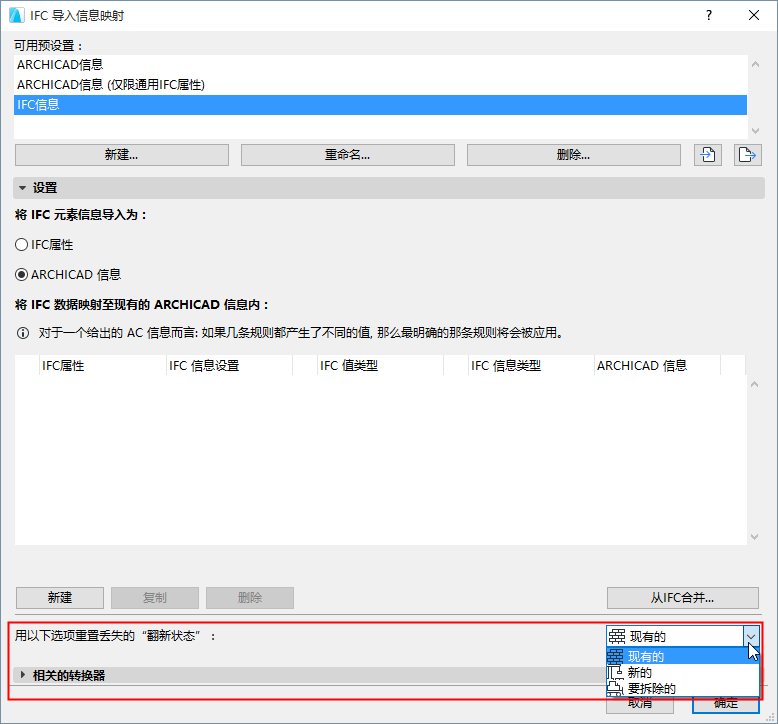

替换丢失的翻新状态

在ARCHICAD中选择一个用于导入元素的翻新状态(新建的、现有的或已删除的),该元素在IFC中没有被分配翻新状态。


注释:

几乎每个模型交流方案都会缺少翻新状态的自动映射。原因是IFC2x3标准对于翻新状态没有标准格式,因此多样的应用程序将导出该数据仅作为自定义IFC属性。

在Revit模型交换中,ARCHICAD “翻新状态” 项目已被映射到Revit的“阶段”项目中,说明Revit一侧IFC导出和导入过程的执行是通过GRAPHISOFT ARCHICAD 链接插件完成的。
