导出用转换器(详细设置)

导出用IFC转换器为处理从ARCHICAD导出到IFC格式的模型元素定义了规则。

关于这个主题的概述,参见IFC转换器:概述

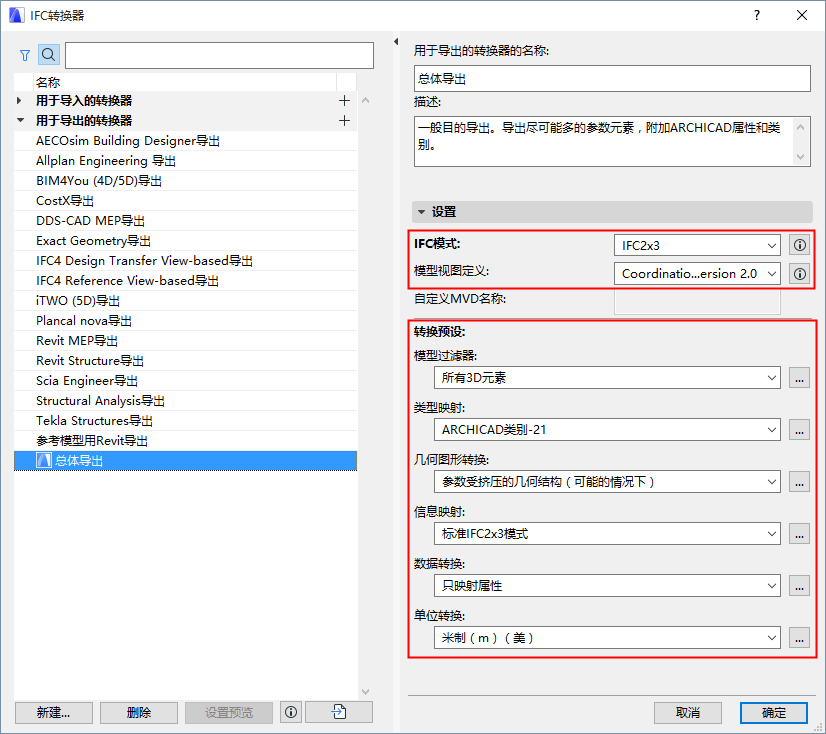

IFC转换器对话框 (文件 > 互操作性 > IFC > IFC 转换器) 允许您查看或修改转换器设置,或创建新的转换器。

从列表中选择一个 导出用转换器

所选转换器的设置,被分为6个转换预设,在右侧显示 。

导出用转换器之一是 预览转换器。预览转换器的存在是为了提供在ARCHICAD中使用IFC数据所需的默认映射定义。

更多说明,参见预览转换器

IFC模式 模型视图定义 类别有助于设置与特定标准兼容的预设(详见下面)。


IFC模式(仅导出用转换器)

一个 IFC模式是IFC标准的一种特定版本 。ARCHICAD转换器可支持Schema IFC2x3 (推荐) 或 IFC 4。

注意:推荐IFC2x3 - 这是一个使用最广泛的版本。如果您确定该应用程序支持使用此转换器接收IFC数据,请只选择IFC 4 。

模型视图定义(仅导出用转换器)

一个模型视图定义 (MVD)是IFC模型应包含那些数据和元素的建议,具体取决于模型交换的目的 。如果导出的IFC模型必须符合预定义的标准MVD,选择列表中的该MVD。

注意:可用的MVD取决于上面选择的IFC模式:IFC2x3 或 IFC 4。

关于MVD及其参数表的详细说明,参见 模型视图定义

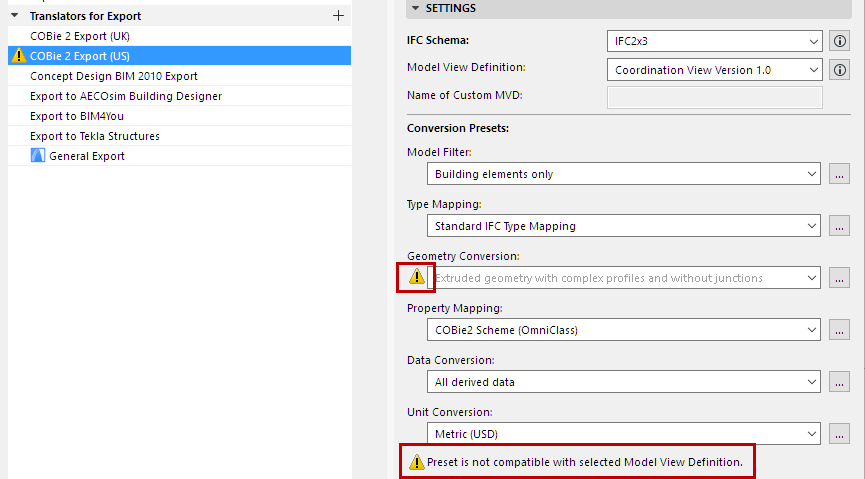

一旦您选择一个MVD,某个导出用的转换器设置就必须符合该MVD的要求。如果您改变转换器设置,其不再符合所选MVD的要求,那么转换器将无效,并且将出现一个警报对话框。有问题的设置也会被标记:


使用转换预设

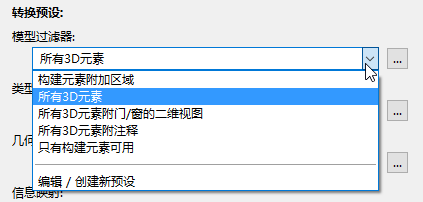

对于任何类别的转换预设,点击下拉列表以查看或选择不同的预设。如果此预设在给定的被用于导出用的IFC转换器中使用,预设名将告知您它是如何影响导出的IFC模型的 。


按需要从此列表中选择一个不同的预设。

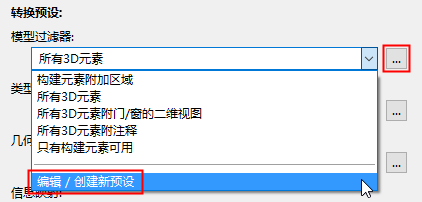

要调整设置或创建一个新的预设,选择编辑/创建新预设C,或点击预设右侧的三个按钮 。

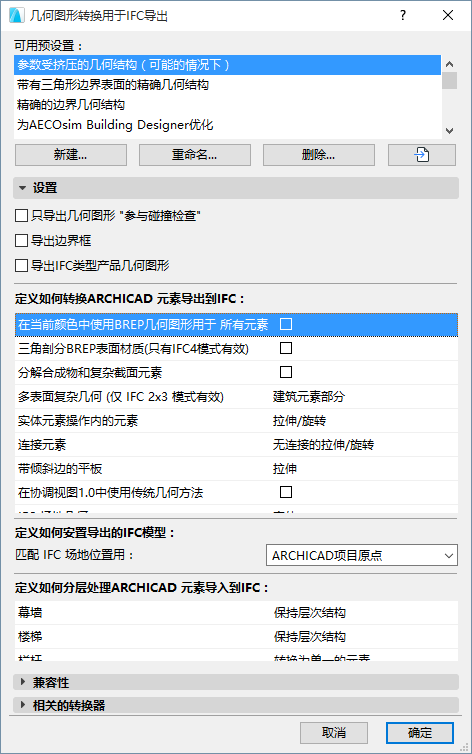

预设对话框打开(例如,IFC导入用的几何图形转换)。


针对每个IFC导出预设对话框,查看下列:

此转换过程的可用预设 (例如,几何图形转换)

设置 (在这里可以最为详细地定义导出,针对各种数据类型,如顶部当前选择的预设所定义)

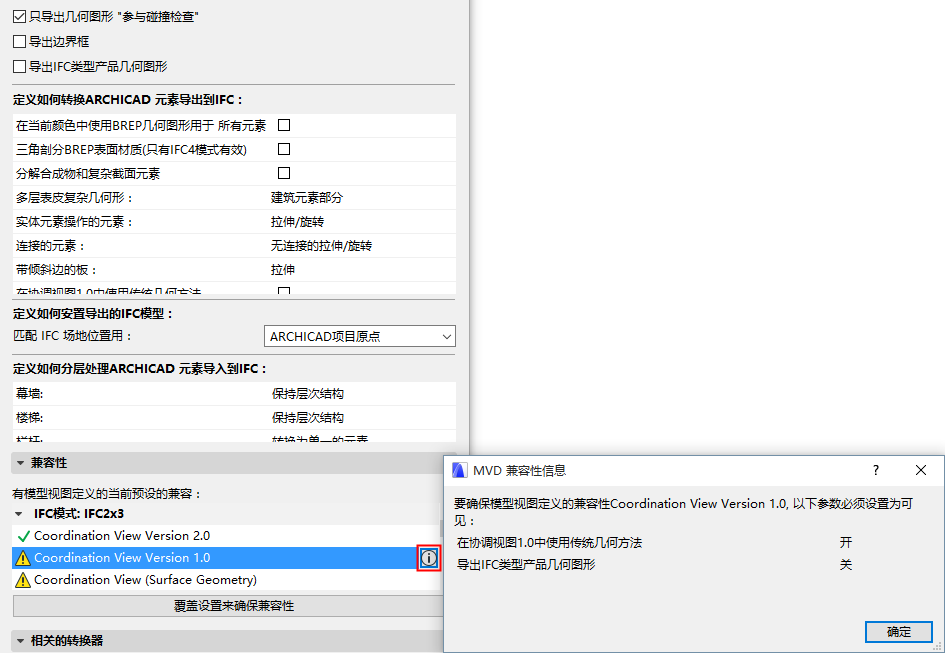

兼容性:关于此预设当前设置的回馈符合特定的模型视图定义。

如果有设置冲突的话,点击信息按钮以查看。如果当前的导出用转换器并未使用特定的MVD(例如,概念设计BIM2010),那么此冲突就不是一个问题。要确保与MVD兼容,您可以像信息对话框中显示的一样进行调整,或点击 覆盖设置按钮以解决此问题 。


相关的转换器 (使用此预设的、所有当前定义的用于导出的IFC转换器)

以下部分将详细描述转换预设的每种类型的所有设置(导出用IFC转换器所使用的)。

模型过滤器用于导出

类型映射转换用于IFC导出

几何图形转换用于IFC导出

信息映射转换用于IFC导出

数据转换用于IFC导出

IFC 全局唯一标识符属性(全局Id)

单位转换用于IFC导出
