Mapeamento de Propriedades para Exportação IFC
Ficheiro > Interoperabilidade > IFC > Tradutores IFC

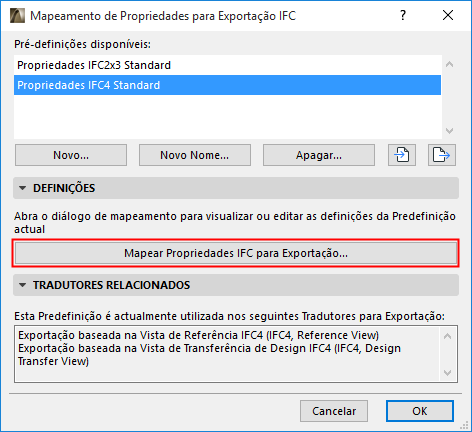

Escolha um Tradutor para Exportação e abra a predefinição Mapeamento de Propriedade.
Neste diálogo de predefinições, clique em Mapear Propriedades IFC para Exportação para aceder às definições de mapeamento.
Estes mapeamentos definem as propriedades IFC atribuídas aos elementos quando exportados do ARCHICAD.

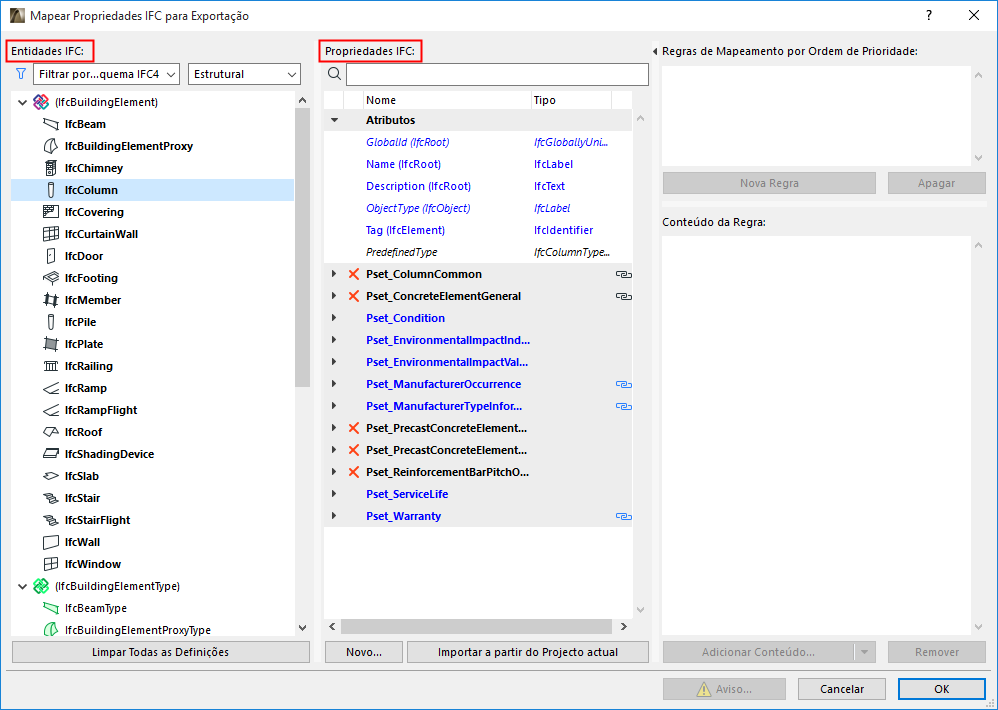

Lista em árvore de Entidades IFC
As Entidades IFC são listadas na árvore à esquerda.
•Utilize os pop-ups se for necessário filtrar a lista em árvore:
–filtrar por Esquema (IFC2x3 ou IFC4)
-Nota: se puder ser utilizada para mapeamento de propriedade, uma entidade ascendente será visualizada mesmo que não pertença ao Esquema no filtro actual
–filtrar por domínio (Estrutural ou MEP). Por exemplo, o domínio Estrutural possui os tipos elemento de construção (IfcBuildingElement) (IfcBeam, IfcColumn, etc.), enquanto o domínio MEP possui os tipos IfcDistribution.
–filtrar por tipos de Atribuição IFC, Objectos Tipo IFC ou tipos de elemento Espacial IFC (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey e IfcSpace).
Filtrar Entidades IFC na Lista em Árvore
Nota: as Entidades IFC em parênteses são necessárias para o Esquema IFC, mas não têm elementos ARCHICAD directamente atribuídos a eles.
Lista de Propriedades IFC

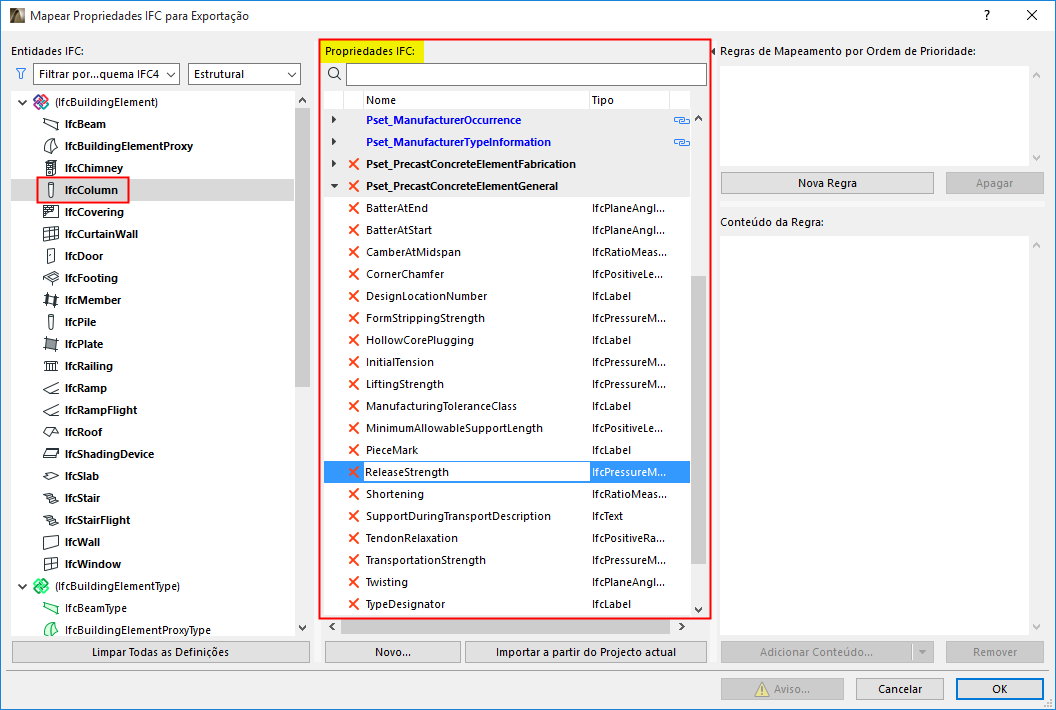

As Propriedades IFC de cada entidade seleccionada são listados na coluna Propriedades IFC.
•Os dados de Propriedade atribuídos a um elemento ascendente a negrito (como IfcBuildingElement) são automaticamente atribuídos a todos os seus elementos afiliados (p. ex., IfcBeam, IfcColumn, IfcSlab, IfcWall, etc.)
•TIPO CARREGADO: Entidades IFC com dados do conjunto de propriedades atribuídos a eles são visíveis CARREGADOS.
•AZUL: as Propriedades de um elemento afiliado são apresentadas a azul. Pode ver o seu nome de tipo ascendente em parênteses.

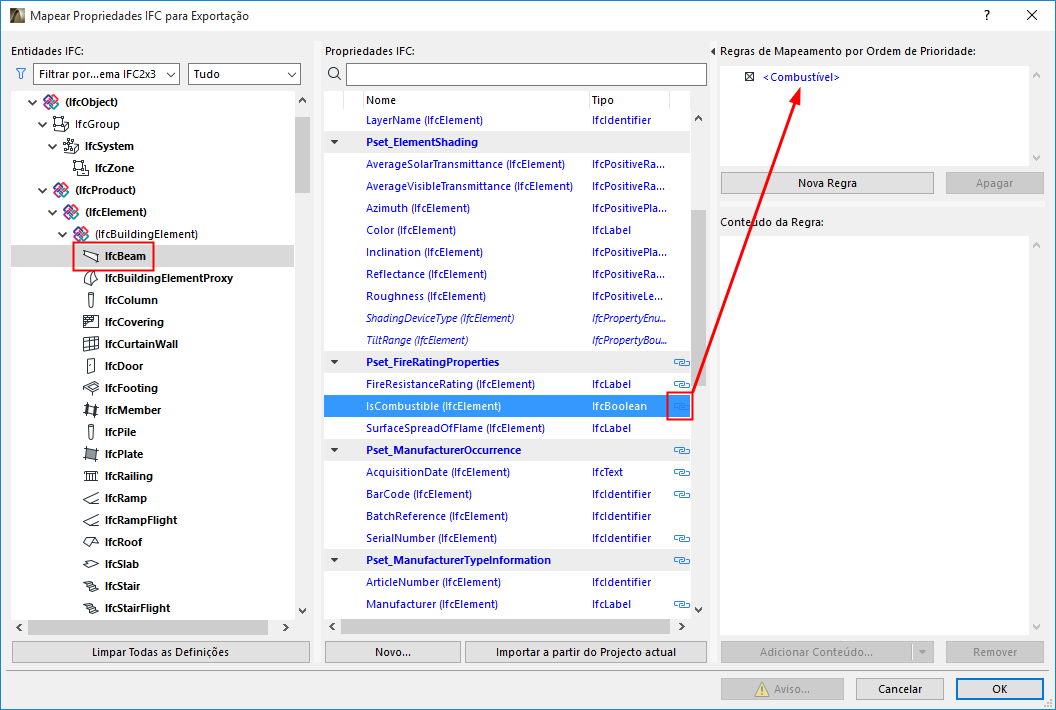

•Ícone de cadeia: indica que a propriedade tem uma regra de mapeamento. A sua regra de mapeamento é vista do lado direito da caixa de diálogo.
•X: apague qualquer item de dados clicando no X a vermelho. Não é possível apagar atributos.
•A atribuição de propriedade pode ser apenas modificada no nível ascendente. Assim, para criar uma propriedade comum para todos os elementos construtivos, não tem de a criar para cada tipo de elemento construtivo individual (IfcWall, IfcColumn, IfcSlab, etc.): em vez disso, crie uma num nível superior (p.ex. no IfcElement).

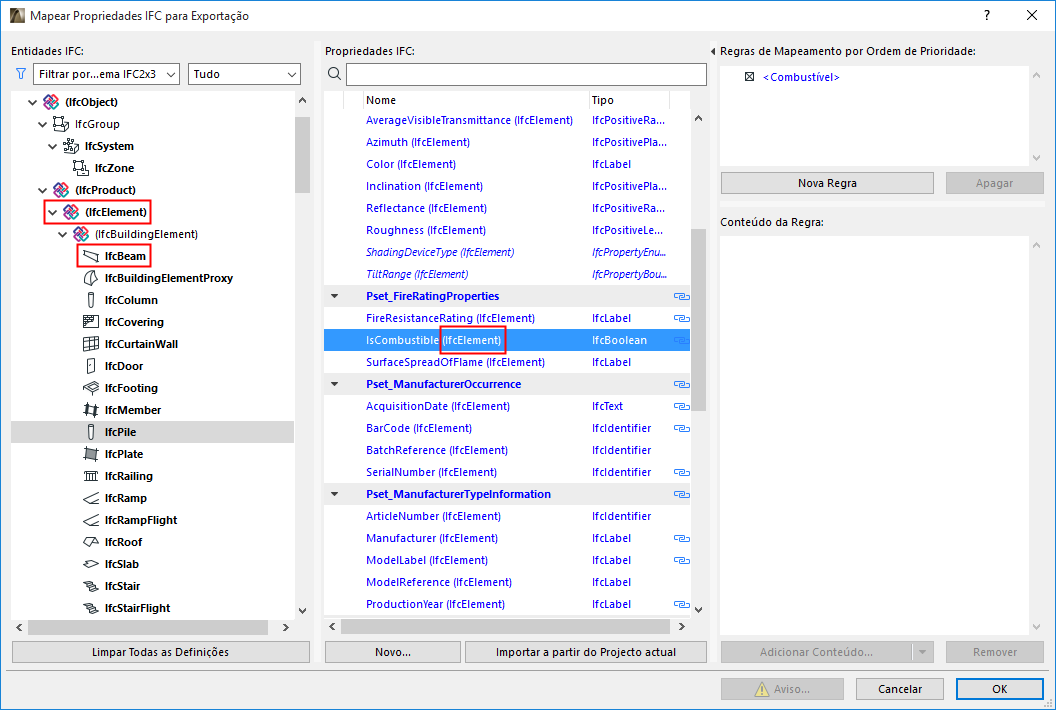

Uma regra de mapeamento pode ser atribuída a níveis diferentes. Por exemplo, pode aplicar uma regra ao nível IfcElement, que será aplicável a todos os seus elementos afiliados (p. ex., IfcBeam).
Uma regra de mapeamento de propriedade pode também ser redefinida no nível descendente.
Adicionar Nova Propriedade/Referência de Classificação
Para adicionar uma nova Propriedade IFC ou dados de Referência de Classificação à Entidade actualmente seleccionada, efectue uma ou as duas acções seguintes:
•Clique no botão Novo para criar uma Nova Propriedade ou Classificação.
A mesma função está disponível nas caixas de diálogo do Gestor de Projecto IFC e Definições de Elemento.
Ver Criar Nova Propriedade IFC personalizada.
Importar a partir do Projecto actual
Clique aqui para adicionar todos os Conjuntos de Propriedades IFC personalizadas e Propriedades do projecto actual (definido no Gestor de Projecto IFC ou nas Definições de Elemento) para a predefinição de Mapeamento de Propriedade.
Nota: Se uma propriedade personalizada atribuída a um tipo de elemento IFC (por exemplo IfcWall) ainda não estiver disponível no projecto actual, não for apresentada nos diálogos de gestão IFC até uma ocorrência do tipo ter sido definida no modelo.
Apague os conteúdos completos (regras de mapeamento, Propriedades e Referências de Classificação) da Predefinição de Mapeamento de Propriedade actual.
Mapeamento de Propriedade Predefinido (Exportar ARCHICAD para IFC)
