Воспользуйтесь командами меню Документ > Визуализация > Привязка 3D-текстуры, чтобы отредактировать место расположения начала текстуры и ее направление в 3D.
Эти команды доступны только в 3D-окне и только при наличии в выборке конструктивных элементов, покрытия которых имеют Текстуру (Параметры > Реквизиты Элементов > Покрытия).
Примечания:
-Недоступно для Оболочек.
-Изменение параметров наложения текстур на Профилированные Элементы может давать неожиданные результаты.
Для получения информации о дополнительных возможностях наложения текстур на грани Морфов см. Наложение и Ориентация Текстуры Морфа.
См. также Наложение Текстур по умолчанию/Восстановление Текстур
Настройка Расположения Начала Координат Текстуры
Привязка Текстур к Торцам (только для стен)
Настройка Расположения Начала Координат Текстуры
В нашем примере изначально текстура кирпичной стены располагается следующим образом:
Чтобы привязать начало текстуры к углу (то есть, чтобы угол кирпича располагался в углу стены), выполните следующие действия:
1.Выберите стену.
2.Активируйте команду меню Документ > Визуализация > Привязка 3D-текстуры > Задать Начало.
3.Затем сделайте щелчок в углу стены.
Изменение начала координат текстуры отражается на всех поверхностях выбранных элементов. Вы не можете, например, использовать различное начало для внутренней и наружной поверхностей стены.
1.Выберите один или несколько элементов в 3D-окне.
2.Активируйте команду Документ > Визуализация > Привязка 3D-текстуры > Задать Направление.
3.Щелкните на поверхности выбранного элемента. Обратите внимание, что щелчок должен быть сделан именно на "основной" поверхности, а не на ребре (для колонн редактируемой "основной" поверхностью являются верхние и нижние поверхности).
4.В появившемся диалоговом окне выберите вариант указания направления текстуры: графически или вручную.
5.Нажмите кнопку ОК.
6.Если вы выбрали графический вариант, то укажите вектор направления текстуры двумя щелчками мыши. Для указания вектора можно использовать привязку к узловым точкам элемента.
7.Выбор варианта указания угла вручную активирует поле ввода, в котором вы можете задать значение угла поворота текстуры против часовой стрелки относительно ее стандартного направления.
Примечание: при изменении формы элементов Перекрытий и Крыш направление текстур меняется автоматически.

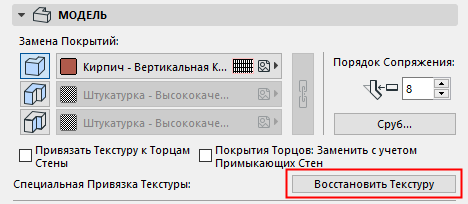

Для восстановления стандартной ориентации и расположения Текстуры выберите элемент и раскройте панель Модель в диалоге Параметров элемента. В этой панели отображается информация о Специальной Текстуре. Нажмите кнопку Восстановить Текстуру, чтобы отменить настройки, сделанные в 3D-окне.
Можно также выбрать сразу несколько элементов различных типов и применить команду Восстановить, находящуюся в меню Документ > Визуализация > Привязка 3D-текстуры.
Чтобы отменить настройки расположения и ориентации текстур всех элементов, активируйте в 3D-окне команду
Документ > Визуализация > Привязка 3D-текстуры > Восстановить Все, не добавляя в выборку ни один элемент.
См. также Наложение Текстур по умолчанию/Восстановление Текстур.
Привязка Текстур к Торцам (только для стен)
Текстуры можно выравнивать по торцам стен: воспользутесь маркером “Привязать Текстуру к Торцам Стены”, находящимся в панели Модель диалога Параметров Стены.
См.Параметры Стены - панель Модель.
Примечание: Применение команд Привязки 3D-текстуры (Документ > Визуализация) отменяет все настройки параметров текстур Стен, включая и Привязку Текстуры к Торцам Стены.
