Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения общей информации см. Стены.
Для получения информации о панели Параметров Конструктивного Анализа в диалоге Параметров Стены:
См. Пластины (Перекрытия, Стены, Крыши)
Параметры Стены - панель Форма и Расположение
По умолчанию:
•Верх стены привязан к вышележащему этажу
•Собственным этажом является текущий этаж.
Собственным называется этаж, к которому привязан низ Стены, но существует возможность смещения по вертикали нижней отметки в обоих направлениях.
Используйте управляющие элементы этой панели для изменения любого из этих значений, а также для определения геометрической формы и сложности элемента Стены.

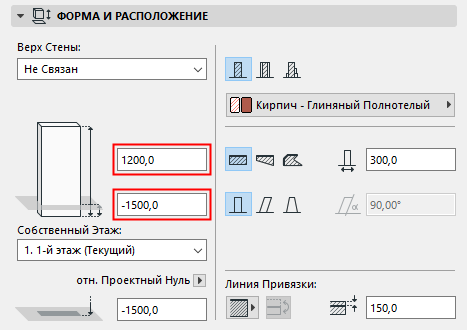

Верх стены: Используйте эти элементы управления для установки либо привязки верха Стены относительно Собственного этажа (Собственный+1, Собственный+2, и т.д.), либо для создания стены фиксированной высоты (выберите “Не связан”).
В случае, если расположение и высота этажей в проекте будет изменена, все высоты связанных Стен будут откорректированы автоматически.
•Дополнительно можно указать смещение верха Стены относительно этажа, к которому он привязан (высота Стены изменится соответствующим образом). Это значение смещения может быть положительным, отрицательным или нулевым.
Поле ввода значения смещения не доступно, если Стена не имеет верхней привязки.
Высота стены. Укажите здесь общую высоту стены. (Для Стен с верхней привязкой это поле недоступно.)
•Значение высоты Стены зависит от смещения верха или низа, если таковое присутствует.
Собственный Этаж
См. Собственный этаж.
Отметка Основания [относительно Уровня Привязки]
Вычисляет текущую отметку линии привязки Стены, как измеренную относительно Уровня привязки (по умолчанию этот Уровень привязки совпадает с Проектным нулем).
Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Комментарии:
–Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
–Это рассчитываемое значение, не используемое для привязки. Если вы измените Уровень Привязки, то основание Стены не будет перемещено.
Нажмите на одну из этих кнопок для определения Стены как Основной, Многослойной, или Сложного профиля, и затем выберите реквизиты отражающие конструктивные параметры:
•Для Основной стены: воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал.
•Для Многослойной стены: воспользуйтесь выпадающим меню, чтобы выбрать Многослойную конструкцию.
Примечание: В этом выпадающем меню показываются только Многослойные конструкции, имеющие соответствующий параметр "Использовать для Стен" . Многослойные конструкции определяются в диалоговом окне команды Параметры > Реквизиты элементов > Многослойные конструкции.
•Для стены Сложного профиля: воспользуйтесь выпадающим меню, чтобы выбрать ее Профиль.
Примечание: В этом выпадающем меню показываются только Профили, имеющие соответствующий параметр "Использовать для Стен". Профили настраиваются при помощи команды меню Параметры > Реквизиты Элементов > Менеджер Профилей.
Геометрический Вариант
Нажмите одну из этих трех кнопок для построения прямолинейной, трапецеидальной или многоугольной стены.
•Эти параметры недоступны для стен Сложного профиля.
•Многоугольный вариант недоступен для многослойных Стен.
Укажите здесь значение толщины стены.
•При создании трапецеидальной Стены, активируются два поля для указания ее толщины: укажите в них толщину в концах стены.
•Толщина многослойной стены равна суммарной толщине всех ее слоев, установленных в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции. При создании многослойной Стены, значение ее толщины не может быть изменено в этом диалоговом окне.
•Толщина не применяется к многоугольной стене; это поле редактировать нельзя.
•Под толщиной наклонной Стены понимается толщина, измеренная перпендикулярно вектору наклона:
•Толщина наклонной с двух сторон стены определяется ее толщиной в основании.

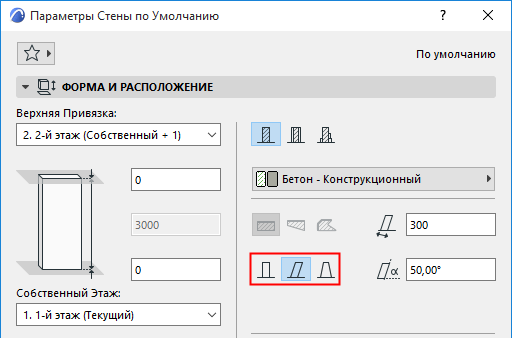

Наклон Стены
Пиктограммы сложности стены предоставляют выбор геометрической формы стены: Прямая, Наклонная или Наклонная с двух сторон. (Управляющие элементы сложности стены не доступны для трапецеидальных и многоугольных стен.)
•Для наклонной или наклонной с двух сторон стены укажите угол наклона в градусах.
Для получения дополнительной информации, см. Создание Наклонной или Наклонной с Двух Сторон Стены.
Углы Многоугольной Стены Могут Меняться
Этот маркер появляется только при выборе многоугольной стены. С его помощью управляется способ воспроизведения контуров стены в том случае, когда она стыкуется с обычной стеной.
Для получения дополнительной информации, см. Создание Многоугольной (Полигональной) Стены.
Щелкните на этом параметре для определения линии привязки Стены.
Для получения дополнительной информации, см. Линия Привязки Стены.
Параметры Стены - панель Отображение на Плане и в Разрезе
см. Отображение Элементов на Плане и в Разрезе
Линии конца стены. Это всплывающее меню предоставляет четыре варианта представления на плане этажа отдельно стоящей стены. Вы можете показать или спрятать одну или обе конечные линии стены. (Линии конца стены - это те части линии контура, которые располагаются перпендикулярно оси стены.)
Параметры Стены - панель Модель
Эта панель управляет 3D-отображением стены.
Замена Покрытий: воспользуйтесь одним или несколькими выпадающими списками для замены покрытий элемента (по умолчанию определяемых Строительными Материалами). Можно заменять покрытия поверхностей Стены (наружной, внутренней) и/или торцов.
См. также Замена Покрытий При Помощи Панели Окраски Покрытий.
Для получения информации о назначении покрытий Многоугольной стене см. Создание Многоугольной (Полигональной) Стены.
•Для многослойной Стены “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.
•Для профилированных Стен можно заменить два покрытия: Вытянутых граней и торцов.
Примечание: Также можно назначить Специальное покрытие каждой грани профилированного элемента.
См. Настройка Специальных Покрытий или Линий для Ребер Профилей.
Нажмите на пиктограмму цепочки для назначения последнего выбранного покрытия всем поверхностям и торцам. При отключении пиктограммы цепочки, для всех поверхностей и торцов будут восстановлены назначенные Вами покрытия.
Привязать Текстуру к Торцам Стены: Активируйте этот маркер, если вам требуется расположить начало координат текстуры в нижнем углу стены. Данная функция позволяет избежать фрагментации текстур на торцах отдельностоящих стен.
См. также Привязка 3D-текстуры.
Покрытия Торцов: Заменить с учетом Примыкающих Стен: Отметьте этот маркер, если хотите, чтобы в качестве покрытий торцов выбранной Стены использовалось покрытие примыкающей Стены.
Примечание: Любые корректировки наложения покрытий будут корректно отображаться на поверхностях обеих стен.
Специальная Привязка Текстуры: Если это сообщение активно, то это свидетельствует о том, что текущей выбранной стене (уже размещенной в проекте) приписана специальная 3D-текстура.
•В этом случае становится доступна кнопка Восстановить Текстуру. Щелчок на ней приводит к восстановлению начала текстуры выбранной стены.
Примечание: Текст Специальная Привязка Текстуры является визуальным индикатором привязки текстуры выбранной стены. Если он отображается серым цветом, то это означает, что специальная 3D-текстура пока не была назначена элементу.
Для получения дополнительной информации, см. Привязка 3D-текстуры.
Порядок сопряжения важен, если:
•Строительные материалы двух соединяемых Стены имеют одинаковый приоритет
•В соединении участвуют 3 и более Стены
Большее число, указанное в Порядке соединения устанавливает приоритет над меньшим.
При соединении 3 и более стен, соответствующее значение Порядка соединения каждой Стены определяет последовательность соединения каждой Пары стен.
Диалоговое окно Параметры сруба
Кнопка Сруб открывает диалоговое окно настройки параметров деревянных стен.
•Сруб Отметьте этот маркер для использования деревянных стен.
Примечание: ARCHICAD вычисляет количество бревен на основании высоты стены и толщины бревен.
•Нижнее бревно в пол толщины: активируйте этот маркер, чтобы в основании стены находилась половина бревна или бруса.
•Форма венцов.
–Брус
–Отесанная на Внутренний Кант
–Отесанная на Наружный Кант Используются бревна, имеющие скругление только с внутренней стороны стены. Наружная поверхность стены будет гладкой.
–Бревенчатая
•Радиус Бревен: выберите вариант измерения радиуса бревна: он может задаваться от оси или от центра противоположной стороны бревна.
•Покрытие Горизонтальных Граней:
–Как в Параметрах Стены: при этом положении переключателя применяется покрытие Строительного Материала.
–Использовать Покрытие Наружной/Внутренней Поверхности
Отношение к Зонам
См. также следующие разделы:
