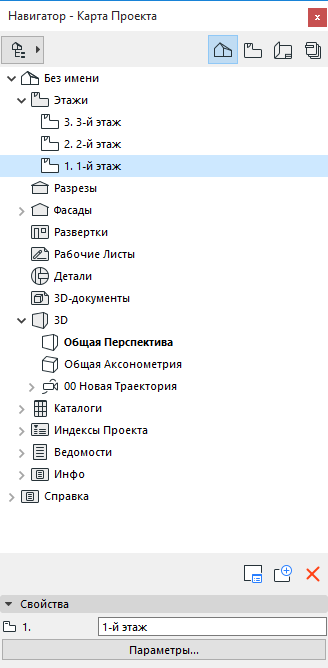

Панель Навигатора (Навигатор) - это древовидное логическое представление всей структуры проекта, позволяющее осуществлять навигацию по нему.
Управление отображением Панели Навигатора осуществляется при помощи:
•Команды меню Окно > Панели > Навигатор.
•Команд контекстных меню, открываемых при нажатии кнопки Выбора Проекта или при щелчке правой кнопкой мыши на заголовке Выпадающей Панели Навигатора/обычной Панели Навигатора.
Выпадающий Навигатор содержит практически все функции, присутствующие в Панели Навигатора.
Внимание: Операции над элементами Выпадающего Навигатора или Навигатора/Организатора (такие как перетаскивание элементов между картами Навигатора, удаление элементов из карты или добавление элементов в Набор Публикации) нельзя отменить.
Функции, Доступные Только в Панели Навигатора
Панель Навигатора (и, отчасти, Организатора) содержит ряд дополнительных функций, недоступных при использовании Выпадающего Навигатора:
•Функция Издателя, доступная в Панели Навигатора, позволяет формировать публикуемые наборы и осуществлять настройку параметров публикации. Каждый элемент Издателя относится к определенному Виду или Макету.
См. Функция Издателя.
•Функция Выбора Проекта позволяет получать доступ к видам и макетам, находящимся во внешних файлах ARCHICAD, и размещать их в Книге Макетов текущего проекта.
См. Доступ к Видам/Макетам Внешних Проектов ARCHICAD.
•Для перетаскивания элементов Навигатора на Макеты необходимо использовать Панель Навигатора.
•Панель Навигатора имеет специальный режим двойного древовидного представления, называемый Организатором, который позволяет легко перемещать элемент из одной карты в другую (См. Панель Организатора.)
•Обратная Графическая Связь: наименование текщего открытого элемента Навигатора отображатся жирным шрифтом.

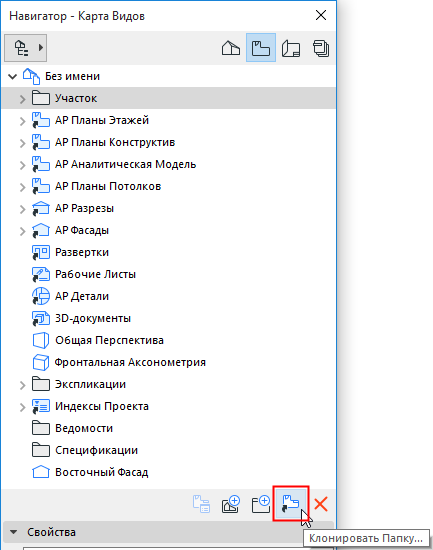

•Команда Клонирования Папки доступна только в Карте Видов Панели Навигатора.
См. Клонирование Папок в Карте Видов.

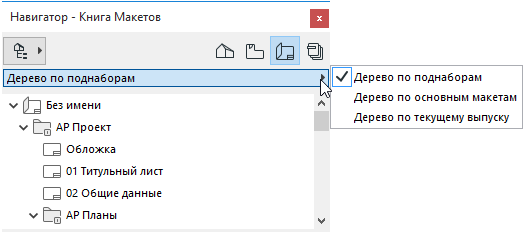

•Варианты отображения дерева Книги Макетов доступны только в Панели Навигатора.

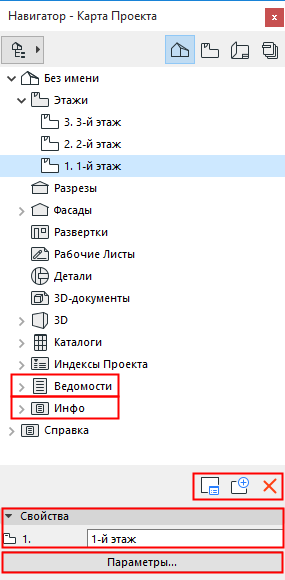

•Папка Ведомостей в Карте Проекта содержит следующие разделы: Элементы, Компоненты и Зоны, в каждом из которых располагаются преднастроенные схемы расчетов.
•Папка Инфо в Карте Проекта содержит элементы Примечания и Заметки и Отчет (также доступные в меню Окно).
Для получения дополнительной информации см. Примечания и Заметки и Отчет сеанса работы.
Доступ к Командам Панели Навигатора

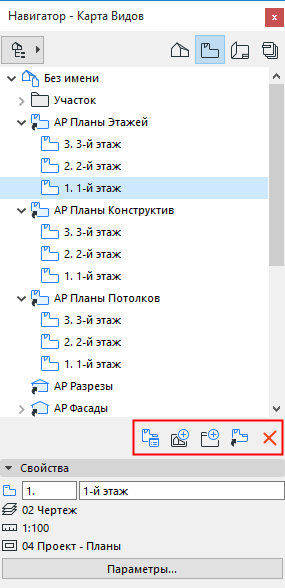

Помимо контекстных меню, доступных в Выпадающем Навигаторе, в Панели Навигатора существуют и другие способы активации команд. В нижней части любой карты Панели Навигатора:
•Нажмите кнопку Параметры, чтобы увидеть параметры выбранного элемента.
•Воспользуйтесь кнопками для создания новых и управления существующими элементами Навигатора.
•Раскройте раздел Свойств для просмотра/редактирования элементов.
Примечание: В Карте Проекта ID Этажа недоступен для редактирования. ID Этажа совпадает с Номером Этажа, задаваемым в диалоге Настройки Этажей.
Восстановление Вида в Панели Навигатора

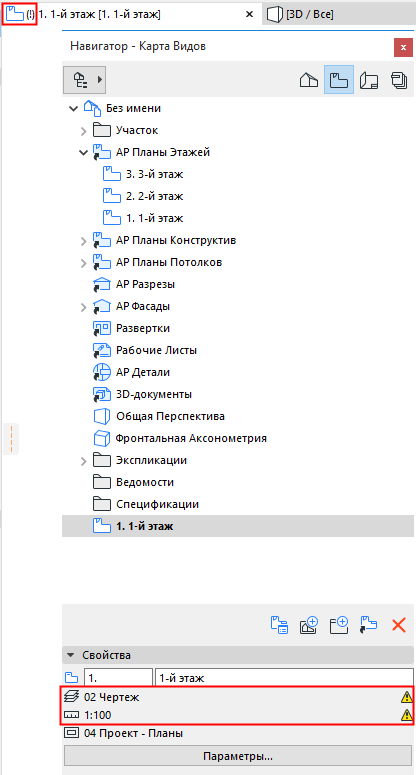

Если текущие параметры редактируемого вида отличаются от его Сохраненных Параметров, то в нижней части Навигатора рядом с изменившимися параметрами отображается желтая пиктограмма с восклицательным знаком, указывающая на несоответсвие текущих настроек исходным.
Например, на приведенной ниже иллюстрации текущие настройки масштаба вкладки и параметров соев отличаются от соответствующих параметров сохраненного вида.
Чтобы восстановить сохраненные настройки вида, сделайте двойной щелчок навкладке или на элементе вида в Навигаторе.
