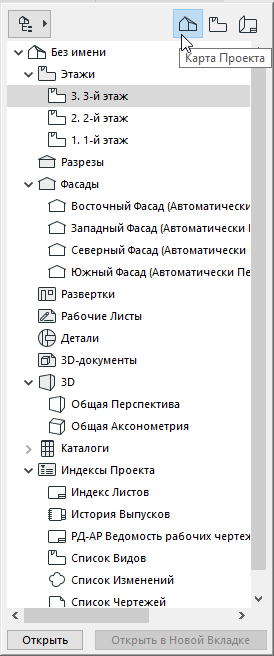

Карта Проекта, находящаяся в Выпадающем Навигаторе, является древовидным отображением структуры проекций Модели Виртуального Здания..
Примечание: Выпадающая Панель Навигатора обладает большинством функций, которые ранее были доступны только в Панели Навигатора, использовавшейся в предыдущих версиях ARCHICAD. Панели Навигатора и Организатора по-прежнему можно открыть при помощи меню Окно > Панели. Для получения дополнительной информации об использовании этих панелей см Панель навигатора и Панель Организатора.
Понятие Проекции
Проекции представляют собой определенные способы отображения разных частей проекта. В Карте Проекта Навигатора проекции организованы по папкам (название каждой папки соответствует определенному типу проекции). Эти папки представляют собой фиксированный набор типов элементов проекта; вы не можете добавлять или удалять папки в этом списке.

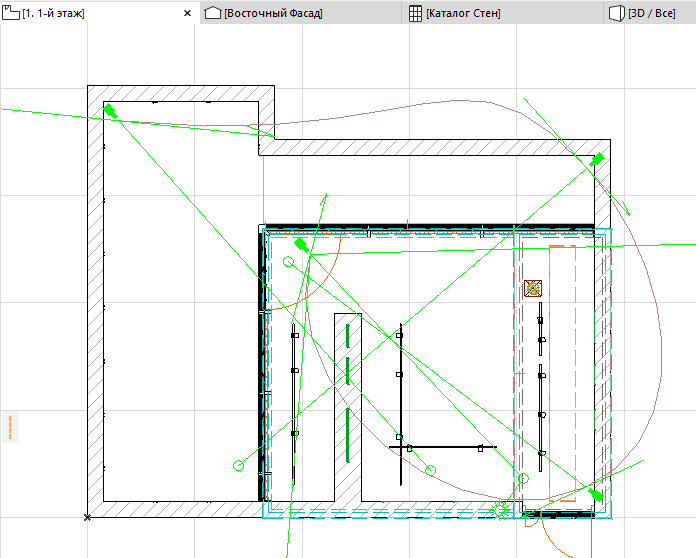

В Навигаторе и в Панели Вкладок значки проекций имеют черный контур.
Примечание: Сохранение параметров проекции приводит к созданию вида (отображаемого в Карте Видов), который затем можно разместить в Макете.
Имя Проекта
(Название присваивается проекту при сохранении файла проекта, но если вы зададите другое Наименование Проекта в диалоге Файл > Информация > Информация о Проекте, то это название будет отображаться в Навигаторе.
Папки Карты Проекта
В папке Этажи отображаются все Этажи, присутствующие в проекте.
Папки Разрезы, Фасады, Развертки, Рабочие Листы, Детали и 3D-документы содержат списки соответствующих окон. Отсутствие перед названием папки знака плюс означает, что в проекте еще нет ни одной проекции данного типа.
См. Модельные Виды ARCHICAD для получения информации о каждом типе проекции.
Папка 3D содержит различные аксонометрические и перспективные проекции и типы камер.
•По умолчанию при создании проекта в этой папке присутствуют два элемента: Общая Перспектива и Общая Аксонометрия.
•Имена размещаемых в проекте камер группируются по траекториям съемки и отображаются в Карте Проекта в папке 3D.
См. Инструмент Камера.
Папка Каталоги содержит интерактивные каталоги (Элементов и Компонентов), создаваемые в процессе работы над документацией. Интерактивный Каталог позволяет создавать спецификации дверей, окон и других конструктивных элементов, а также - работать с элементами проекта на основе наборов критериев.
Папка Индексов Проекта содержит набор таблиц данных о проекте, таки как списки видов, листов макетов или чертежей.
См. Индексы проекта.
Примечание: Эти команды (например, Создать Новый Этаж, Создать Независимую Деталь) также доступны из контекстного меню при выборе соответствующего элемента Карты Проекта.
Кнопка Удалить позволяет удалить выбранный элемент Карты Проекта. При этом также удаляются все маркеры, связанные с удаляемой проекцией.
