Ограничения Перемещений Мыши является альтернативой использованию Линий Привязки и Направляющих.
Линии Привязки и Направляющие Линии.
Задаваемые пары углов могут применяться для ограничения перемещений курсора при нажатии клавиши Shift в процессе построения. На использование этого механизма, применяемого только при построении или редактировании элементов, указывает отображение толстой растягивающейся линии на Плане Этажа или серого контура элемента в 3D-окне. При этом происходит временная фиксация полярного угла курсора в Табло Координат с использованием одной из пар углов, указываемых в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.
См. Диалог Ограничения Ввода и Направляющие.
Применение Ограничения Перемещений Мыши
Способы Проецирования Курсора при Ограничении Перемещений Мыши
Применение Ограничения Перемещений Мыши
Ограничение перемещений курсора под заданным углом позволяет с высокой точностью осуществлять выравнивание или соединение элементов. Для использования только ортогональных направлений при создании нового элемента:
1.Убедитесь, что функция Позиционирования Курсора по Сетке отключена.
См. Позиционирование по Сетке.
2.Сделайте щелчок мышью, чтобы начать построение элемента.
3.Переместите курсор из начальной точки построения, а затем нажмите и удерживайте клавишу Shift. При этом ARCHICAD определит ближайшее возможное направление перемещения мыши.
Способы Проецирования Курсора при Ограничении Перемещений Мыши
При ограничении перемещений курсора нажатием клавиши Shift, появляется пунктирная линия, соединяющая курсор с текущим положением конечной точки создаваемого элемента.
Для переключения вариантов позиционирования курсора:
1.Откройте Панель Управления. (Окно > Панели > Панель Управления)
2.Укажите на экране вектор ввода.
3.Нажмите Shift для активации ограничения перемещений курсора.

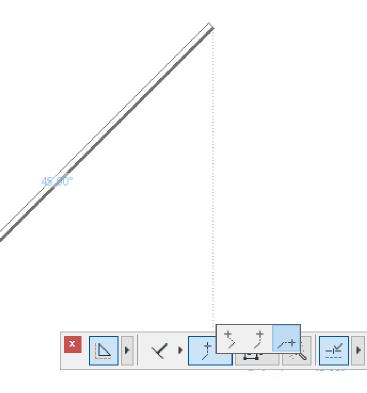

В Панели Управления станет доступно выпадающее меню Вариантов Позиционирования Курсора. Выберите подходящий вариант позиционирования.
См. Панель управления.
•Перпендикулярно зафиксированному направлению;
•Горизонтально относительно зафиксированного направления;
•Вертикально относительно зафиксированного направления.
