Отображение Векторной Штриховки
Векторные Штриховки могут использоваться для отображения поверхностей сечения или верхних покрытий (штриховок поверхностей) конструктивных элементов. Векторную Штриховку можно также назначать Покрытиям.
На Плане Этажа
Элементы будут отображаться на Плане Этажа с использованием векторной штриховки только в том случае, если активирован переключатель в меню Вид > Параметры Вывода на Экран > Векторная Штриховка (в противном случае штриховка будет отображаться на экране с использованием растрового изображения).
В 3D-окне
Конструктивные элементы отображаются в 3D-окне с использованием Покрытий назначенных им Строительных Материалов. Эти Покрытия могут быть заменены индивидуально для каждого элемента при помощи панели Модель, находящейся в диалогах Параметров Элементов.

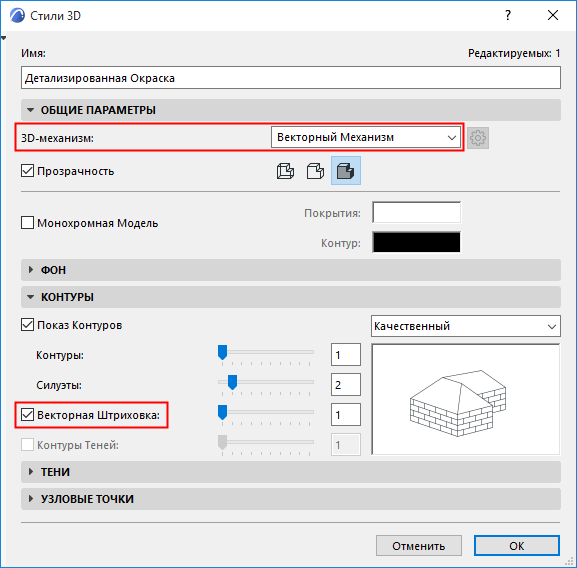

Векторная Штриховка Покрытий отображается в 3D-окне только при активации показа Векторной 3D-штриховки в диалоге Стилей 3D и использовании Векторного 3D-механизма.
См. также Surface Панель Передний План Штриховки Поверхности.
В окнах Разрезов/Фасадов/Разверток и 3D-документов

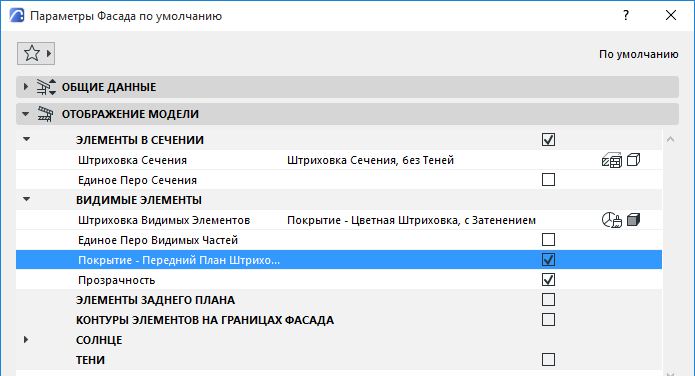

В проекциях Разрезов/Фасадов/Разверток и 3D-документов векторная штриховка отображается только в том случае, если активирован маркер Покрытие - Передний План Штриховки Поверхности в панели Отображение Модели диалога Параметров соответствующей проекции.
Для получения дополнительной информации см. Отображение Модели (Виды Сечений) и Панель Отображение Модели в 3D-документе.
Настройки векторной штриховки не учитываются при визуализации.
Способы показа Штриховки: Истинное Отображение или Растровое
Настройка ориентации образцов Векторной или Символьной Штриховки
