1.Активируйте инструмент Линейный Размер.

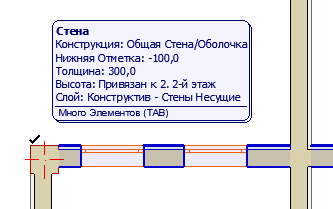

2.Наведите курсор на элемент, для которого хотите нанести размер. Выделение цветом облегчает идентификацию нужного элемента.

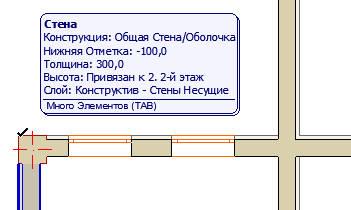

Если курсор наведен на несколько элементов, воспользуйтесь клавишей Tab для циклического перебора в Табло Слежения выделяемых элементов.
3.Щелчками мыши создайте временные точки привязки в тех точках элементах, в которых должны начинаться и заканчиваться сегменты размерной цепочки. Элемент, используемый для указания точек привязки, выделяется цветом.
4.Для удаления точки привязки сделайте на ней еще один щелчок мышью.
5.Сделайте двойной щелчок после размещения последней точки привязки.

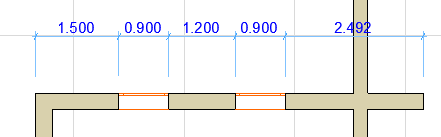

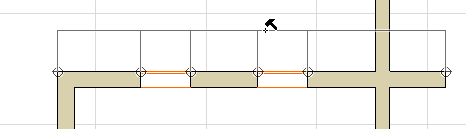

6.Наведите курсор, принявший форму молотка, в то место, где должна располагаться размерная цепочка, и сделайте еще один щелчок мышью.
