Автоматическое проставление внутренних размеров

Эта функция предназначена для быстрого нанесения на Плане Этажа размеров выбранных Колонн и многослойных или профилированных элементов.

1.Выберите одну или несколько Колонн и/или Многослойных/Профилированных элементов.

Примечание: Профилированные Колонны будут игнорироваться.

2.Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внутренние Размеры, чтобы открыть этот диалог.

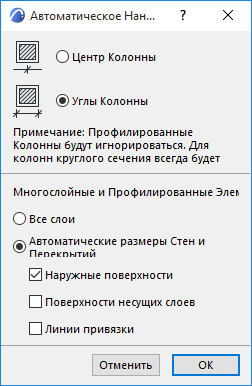

3.Выберите предпочитаемые варианты проставления размеров.

Настройки Размеров Колонн

•Центр колонны: Проставление размера относительно оси колонны.

•Углы колонны: Проставление размера относительно конечных точек колонны.

Примечание: Для круглых колонн всегда наносятся только размеры привязки их центров.

Многослойные и Профилированные Элементы

Выберите один из перечисленных ниже вариантов:

•Все слои: Каждый слой многослойного/профильного элемента должен иметь самостоятельный размер. Если этот маркер не отмечен, то проставляется единственный размер по ширине всех слоев.

•Автоматические размеры Стен и Перекрытий: Размерные точки располагаются на поверхностях и/или линиях привязки в соответствии со статусом расположенных ниже маркеров (должен быть активирован хотя бы один маркер):

–Наружные поверхности

–Поверхности несущих слоев

–Линии привязки

Примечание: Эти параметры дают тот же результат, что и Автоматическое Создание размеров, настраиваемое в панели Деталей Размеров (диалог Параметров Линейного Размера).

См. Параметры Размера - панель Детали Размеров.

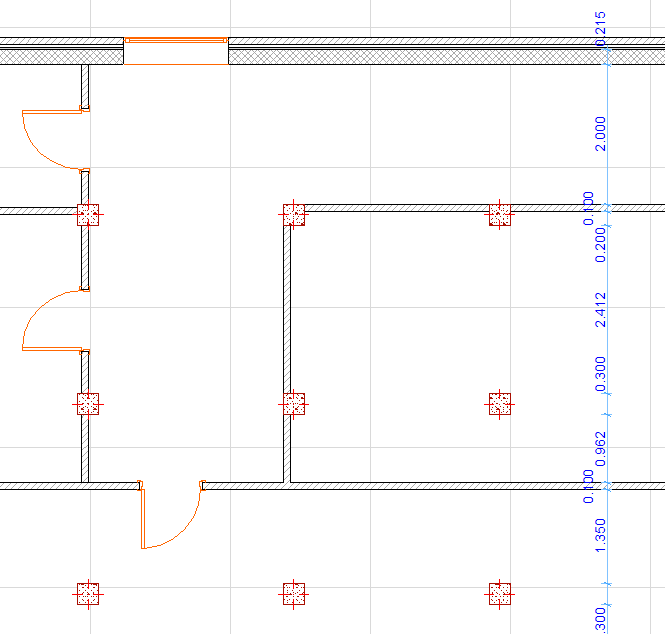

4.Переместите курсор, чтобы начертить временную линию, пересекающую выбранные элементы.

–Будут проставлены размеры относительно тех сторон стен, колонн, балок, перекрытий, крыш и 3D-сеток, которые пересекли линию или оказались перпендикулярными этой линии. Линия может состоять из несколько отрезков.

5.Двойной щелчок завершает построение линии.

6.Сделайте щелчок для размещения размерной цепочки.
