Оси отображаются в следующих видах (при условии отображения Слоя, на котором они располагаются):

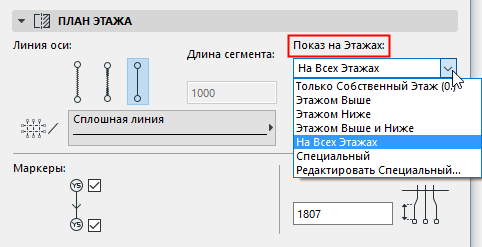

•На всех или только выбранных Планах Этажей. Воспользуйтесь выпадающим меню Показа на Этажах, находящимся в панели План Этажа.

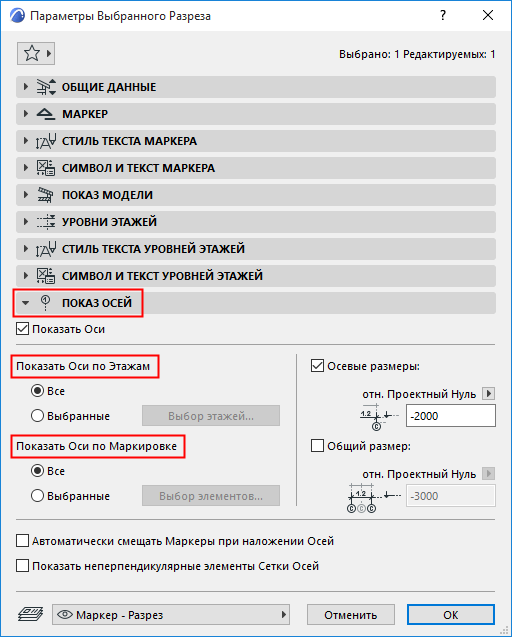

•В окнах Разрезов/Фасадов, если это не противоречит настройкам данных видов. Активируйте маркер Показать Оси, находящийся в панели Показа Осей диалога Параметров Разреза/Фасада.
Фильтрация отображения Осей в Разрезе может осуществляться на основе Этажей и/или Маркировки Осей.

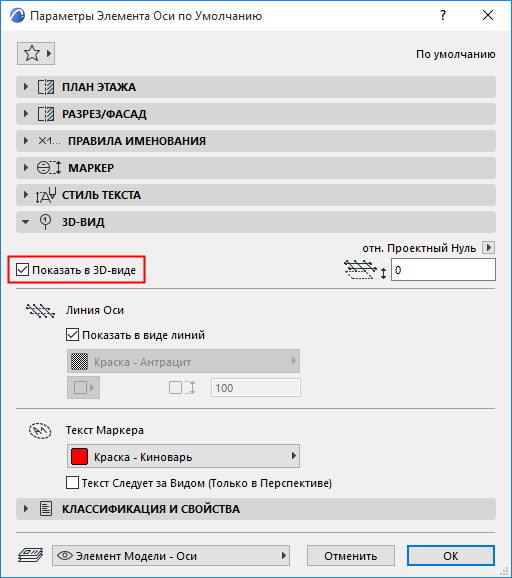

•В 3D-окне и в 3D-документах, если для Оси активирован показ в 3D. Воспользуйтесь маркером Показать в 3D-виде, находящимся в панели 3D-вид диалога Параметров Оси.
В окнах Деталей и Рабочих Листов отображаются не Оси, а их декомпозированные копии.

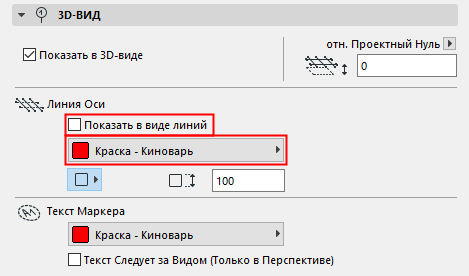

По умолчанию Оси показываются в 3D-окне только в виде линий и не отображаются при создании визуализаций. Однако вы можете активировать отображение Осей в 3D-окне в виде элементов модели, в результате чего они будут присутствовать и в визуализациях. Для этого настройте соответствующие параметры в панели 3D-вид диалога Параметров Оси.
