Инструмент Ось, присутствующий в Панели Инструментов ARCHICAD, позволяет создавать отдельные Оси или Сетки Осей.
Вы можете осуществлять привязку к Осям и создавать по ним элементы.
Инструмент Ось предназначен для создания отдельных координатных Осей (в противоположность Конструктивной и Шаговой Сеткам, настраиваемым при помощи команды меню Вид > Сетки и Плоскость Редактирования > Сетки и Фон, и применяемым глобально для повышения точности создания и редактирования элементов в 2D).
Инструмент Ось предназначен для создания сетки координационных Осей проекта. Оси являются интерактивными элементами, которые можно редактировать при помощи диалога Параметров Оси.
См. Инструмент Ось.
Оси можно создавать в окне Плана Этажа и в 3D-окне, однако они отображаются и в окнах Разрезов, Фасадов, Разверток и 3D-документов.
Оси определяют вертикальную привязку элементов модели. Как и другие элементы модели, Оси сохраняются вместе с видами.

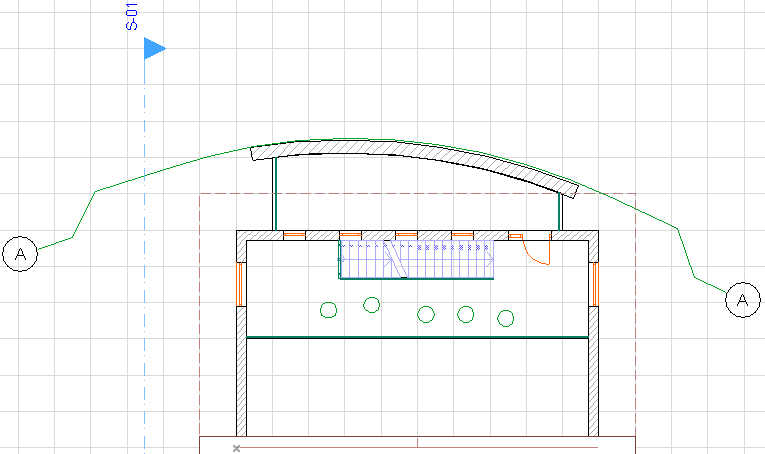

Ось на Плане Этажа

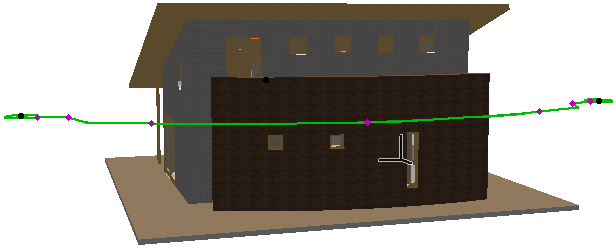

Ось в 3D-окне
Для создания Сетки Осей воспользуйтесь командой меню Конструирование > Сетка Осей. В открывшемся диалоге Параметров Сетки Осей можно настроить всю систему осей, а также активировать нанесение осевых размеров и создание балок, колонн или объектов по осям и в точках их пересечения.
См. Параметры Сетки Осей.

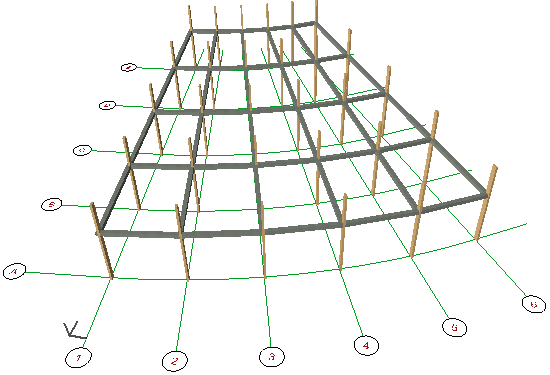

На приведенном ниже рисунке показана Сетка Осей в 3D-окне с балками и колоннами, размещенными в точках пересечения осей:
