Настройте параметры Инструмента Ось или выберите подходящий элемент Избранного. В Информационном Табло выберите один из двух геометрических вариантов построения криволинейной Оси.

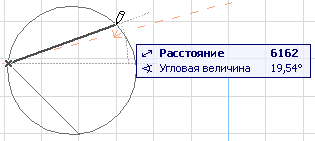

Первый вариант позволяет создать Ось путем указания ее центральной точки и радиуса. Первым щелчком задайте место расположения центра дуги.
После первого щелчка за курсором начинает следовать линия дуги будущей Оси. Второй щелчок мышью определяет радиус. Третьим щелком укажите длину дуги Оси. В результате будет создана криволинейная Ось.
Второй вариант предназначен для создания Оси по трем точкам. Как правило, первые две точки располагаются на пересечениях осей или в специальных точках привязки. Затем за курсором начинает следовать контур будущей Оси, который отображается до указания третьей точки.
Четвертым щелчком задайте длину дуги, чтобы завершить создание элемента.
