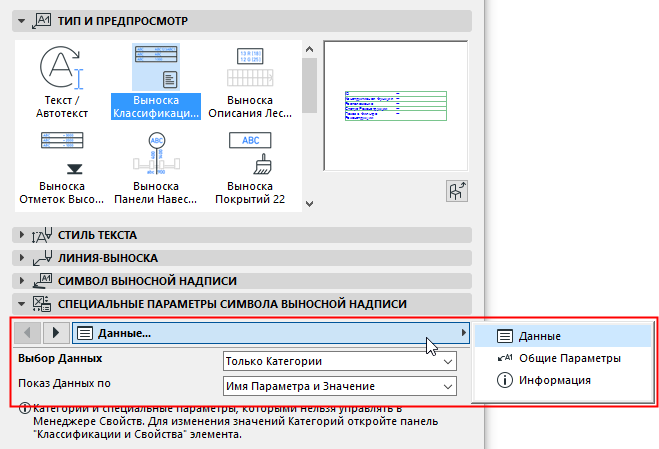

Для каждой Символьной Выноски существует панель Специальных Параметров, доступная в диалоге Параметров Выноски. Эти параметры разделены на 5-6 вкладок, как это показано на приведенной ниже иллюстрации:
При помощи вкладок можно управлять данными, включаемыми в выноски, их расположением и форматированием.
Примечание: Набор вкладок зависит от типа выноски.
•Для упрощения редактирования многие выноски обладают точками привязки, сохраняющими свое расположение даже при изменении размеров или содержимого выносок.
•Для многих выносок доступно форматирование заголовков и управление отображением линии-выноски.
Большинство настроек не нуждается в описании. В следующих разделах даются некоторые рекомендации, относящиеся к использованию этих элементов управления:
Настройка Данных Символьных Выносок
Настройка Единиц Измерения, Используемых в Выносках
Выбор Поверхности (для Выноски Покрытия)
Линия-Выноска и Выносная Линия
Настройка Данных Символьных Выносок
Воспользуйтесь вкладкой Настройки Данных, для управления включением данных в выноску.
Общую Выноску и Выноску Размеров можно ассоциировать с большим количеством типов элементов, и поэтому список доступных параметров достаточно велик:
Так как размерные надписи могут создаваться для элементов различных типов, данные выноски зависят от элемента, с которым она ассоциирована.
•Показ параметров для следующих инструментов: Данные элементы управления позволяют отфильтровать список, расположенный в нижней части вкладки. Выберите инструменты, параметры которых вы хотите использовать. (По умолчанию выбраны все инструменты.) Чем больше инструментов вы выберете, тем больше будет список доступных параметров.
Примечание: Если какой-либо инструмент не выбран, в разделе “Показать параметры для”, вы все равно можете создать выноску для элементов данного типа, при условии, что элемент содержит информацию, которая может быть отображена в выноске.
•Настройка Данных Выноски: Выберите параметры, значения которых должны отображаться в выноске.
–Если вы не видите в списке параметр, относящийся к конкретному инструменту, убедитесь, что этот инструмент выбран в расположенном выше разделе “Показать параметры для”.

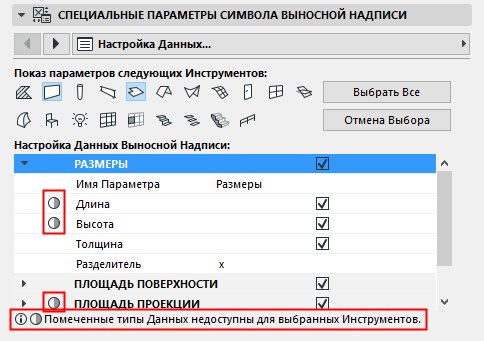

–Параметры, помечаемые окружностью, недоступны для одного или нескольких выбранных типов элементов (в разделе “Показать параметры для”). То есть содержимое выноски зависит от типа элемента, с которым она ассоциирована.
Настройка Единиц Измерения, Используемых в Выносках
Для многих выносок можно активировать использование единиц измерения “По Параметрам Проекта”. Это означает, что размеры будут отображаться в соответствии с параметрами, настроенными в диалоге Параметры > Рабочая Среда Проекта.
•Для значений объемов в выносках используются единицы измерения, задаваемые с помощью команды меню Параметры > Рабочая Среда Проекта > Единицы Расчетов.
•Для всех остальных размеров, включаемых в выноски, используются параметры, настроенные в диалоге Параметры > Рабочая Среда Проекта > Размерные Числа. См. Выбор Типа Размера.
Выбор Поверхности (для Выноски Покрытия)
Выноска Покрытия предназначена для отображения наименования покрытия конкретной поверхности элемента, выбранной в диалоге Параметров Выноски:

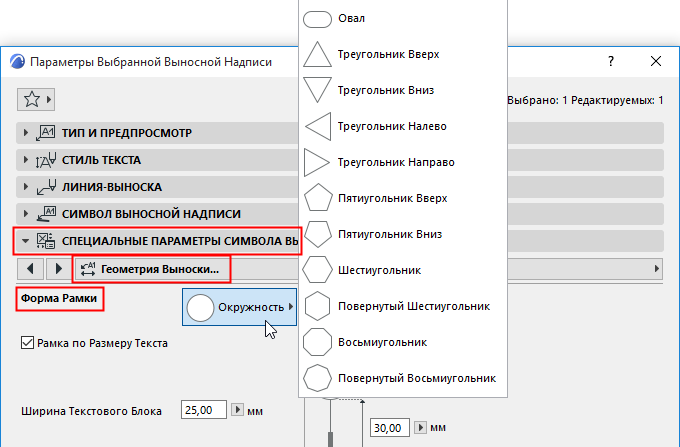

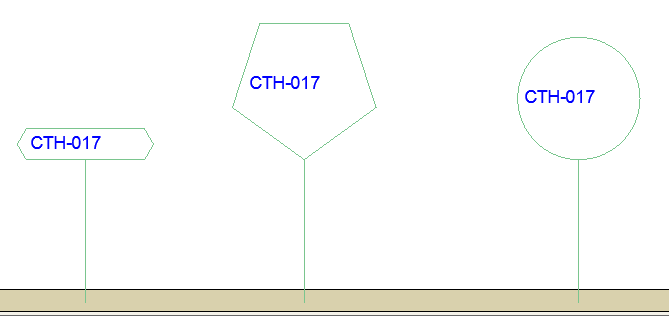

Для выносок, обладающих рамкой, можно настроить форму рамки.
Данные параметры настраиваются в панели Специальных Параметров на вкладке Стиль Рамки Выноски или Геометрия Выноски.

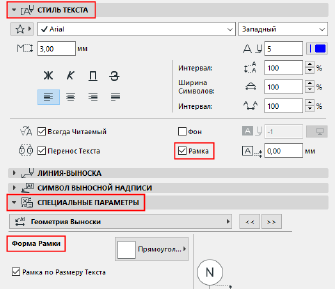

Элементы управления Формой Рамки становятся доступны только при активации Рамки в панели Стиля Текста (см. ниже).
Линия-Выноска и Выносная Линия

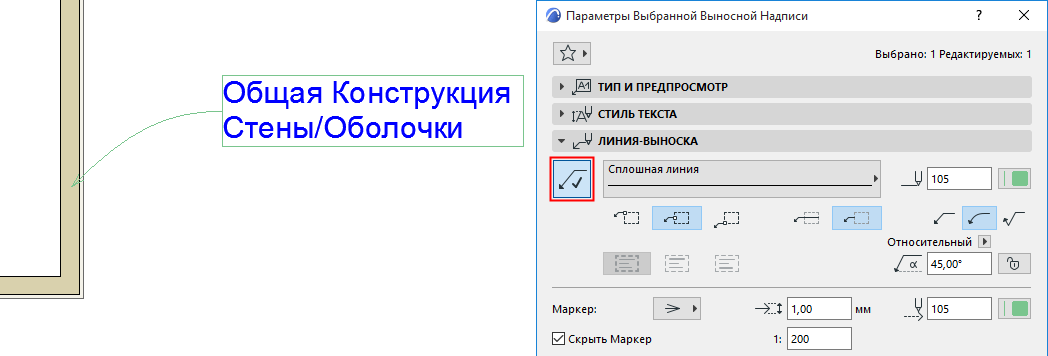

Активация Линии-Выноски в панели Линии-Выноски диалога Параметров Выноски автоматически отменяет использование Выносной Линии, настраиваемой в панели Специальных Параметров.

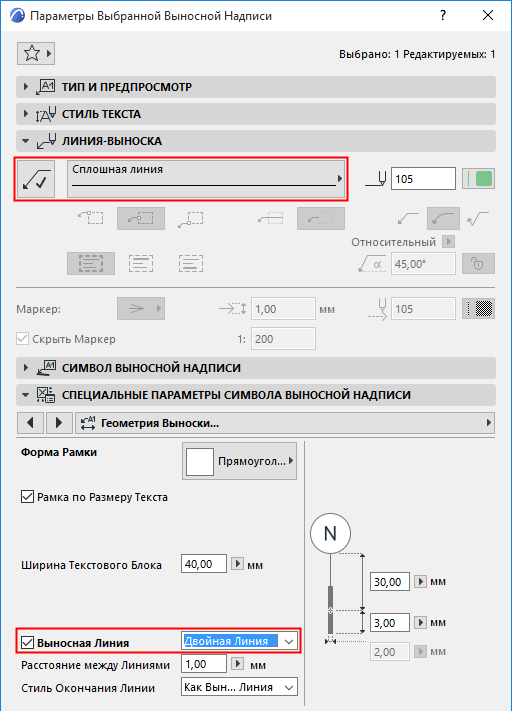

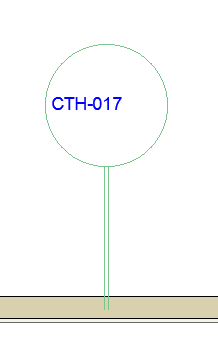

Если Линия-Выноска деактивирована, то для выноски используется Выносная Линия (в соответствии с настройками панели Специальных Параметров). Тип и перо Выносной Линии можно также настроить в панели Линии-Выноски.

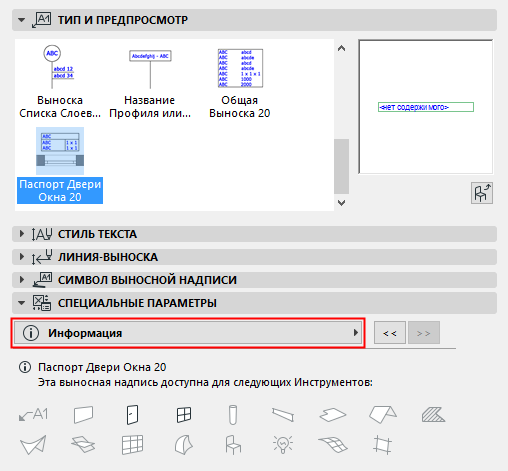

Данная вкладка предназначена только для отображения информации и не содержит элементов управления. Здесь указываются типы элементов, для которых можно использовать выбранную Выноску.
