Выноски

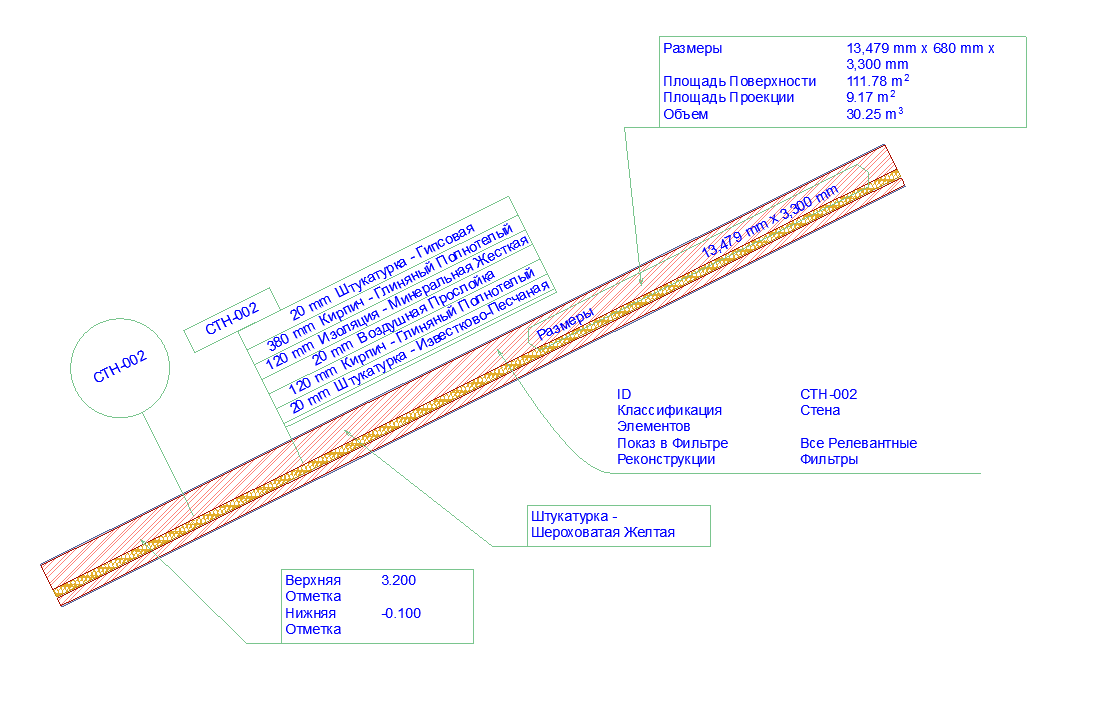

Для каждого элемента можно создать любое количество Выносок.

В состав Библиотеки ARCHICAD входит большое количество высокопараметризированных Выносок.

Вы также можете создавать и собственные Выноски, содержащие чертежные 2D-элементы и Автотексты.

См. Сохранение 2D-элементов в качестве Выносок.

Геометрические Варианты Выносок: Ассоциативная и Независимая

Существуют два варианта использования Инструмента Выноска:

•Создание Независимых Выносок, не связанных с элементами. Как правило, независимые выноски используются для отображения информации, которая не может быть получена из модели (например, "место установки снегозадержателя").

Независимая Выноска

•Создание Ассоциативных Выносок щелчком на элементе. Выноска остается ассоциированной с элементом даже при его перемещении или редактировании. Все значения параметров, отображаемые в Выноске, обновляются автоматически.

Ассоциативная Выноска

Примечания:

–При удалении элемента также удаляется его ассоциативная выноска.

–По умолчанию Выноска скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Для отображения Выноски независимо от статуса отображения ассоциированного элемента деактивируйте маркер “Скрывать вместе с Ассоциированным Элементом”, расположенный в диалоге Параметров Выноски.

–Для многоэтажных элементов следует создавать выноски на всех этажах, на которых они должны отображаться.

–Ассоциативные Выноски Зон могут размещаться автоматически при создании Зон: См. Автоматическое размещение Выноски Зоны.

Способы Нанесения Выносок Простой и Детальный

•При выборе Простого способа Выноска наносится одним щелчком мыши с использованием параметров маркера и типа/угла линии-выноски (если она активирована), настраиваемых в Информационном Табло или в диалоге Параметров Выноски.

Простое Нанесение

•При выборе Детального способа необходимо сделать три щелчка мышью (или два, если начальный угол линии-выноски зафиксирован), чтобы указать точки, определяющие форму линии-выноски.
