Настройка параметров в Панели Трассировки

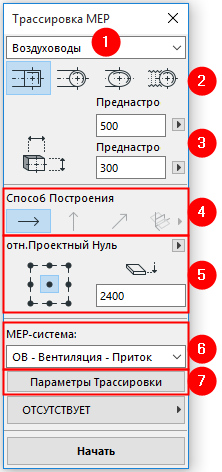

Настройте необходимые параметры в панели Трассировки MEP (Окно > Панели > Трассировка MEP).
Примечание: если необходимо, вы можете изменить эти параметры в процессе трассировки.
1.Выберите Воздуховоды, Трубопроводы или Кабелепроводку.
2.Выберите форму поперечного сечения трассируемых элементов: Прямоугольную, Круглую, Овальную или (только для Воздуховодов) Гибкое Сечение.
3.Задайте диаметр или высоту и ширину поперечного сечения.
–Выберите из выпадающих списков преднастроенное значение или выберите вариант Специальное, чтобы ввести любое другое значение.
–Список преднастроенных размеров с описаниями можно отредактировать в диалоге Параметров MEP (Параметры > Рабочая Среда Проекта > Параметры MEP).

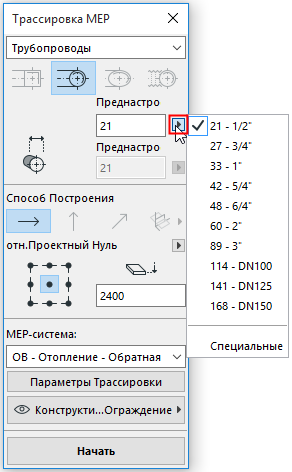

Выбор преднастроенного диаметра трубы
4.Способ построения: По умолчанию для всех новых трасс применяется вариант “Постоянная Отметка”. (См. Изменение Отметки в процессе Трассировки.) Изменить отметку можно после начала Трассировки.
5.Расположение/отметка Линии Привязки: Выберите одну из девяти точек, определяющих расположение линии привязки. Эта линия привязки имеет значение только в процессе Трассировки и определяет точку привязки элементов при их размещении.

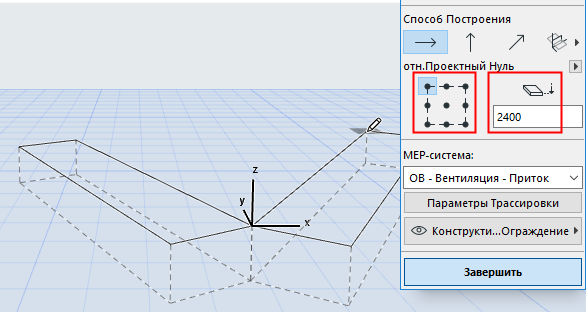

На этом данном расположении линия привязки проходит через верхний левый угол воздуховода.
6.Выберите MEP-систему для Трассировки.
7.При необходимости отредактируйте дополнительные Параметры Трассировки. (См. Параметры Трассировки.)
8.Выберите Слой, на котором должны располагаться создаваемые элементы.
