Нагрузки можно размещать на конструктивных компонентах несущих элементов на Плане Этажа или в 3D-окне. Это означает, что показ Аналитической Модели должен быть включен.
Чтобы разместить нагрузку, воспользуйтесь одним из трех инструментов Нагрузки:
•Точечная Нагрузка
•Линейная Нагрузка
•Распределенная Нагрузка

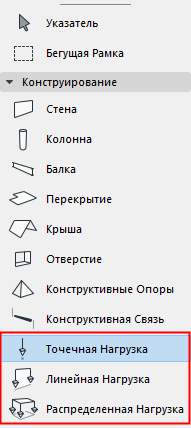

Чтобы активировать инструмент, выберите его в Панели Инструментов.
Размещение Точечной Нагрузки
Точечную Нагрузку можно разместить на:
•Стержне (узле или ребре)
•Пластине (узле, ребре или поверхности)
1.Активируйте инструмент Точечная Нагрузка.
2.В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки (см. Параметры Инструментов Нагрузки).
3.В процессе размещения элементов Нагрузки возможные родительские элементы (Компоненты Аналитической Модели) выделяются цветом. Вы также можете увидеть, как будет выглядеть элемент Нагрузки после размещения.
Примечание: если курсор наведен на несколько перекрывающих друг друга элементов, то при помощи клавиши TAB вы можете выбрать нужный родительский элемент.
4.Сделайте щелчок для завершения операции.

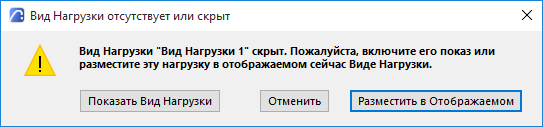

Примечание: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.

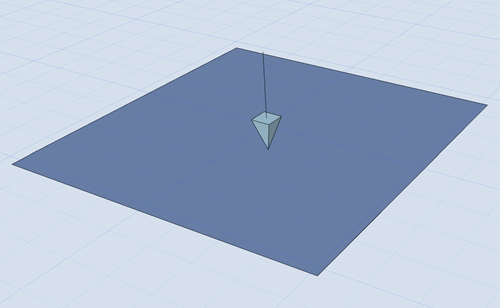

Размещение Точечной Нагрузки
|
|
|
|
Точечная Сила |
Точечный Момент |
Размещение Линейной Нагрузки
Линейную Нагрузку можно разместить на:
•Стержне (узле или ребре)
•Пластине (узле или ребре)
Примечание: в ARCHICAD поддерживается импорт (в формате SAF) Линейных Нагрузок, размещенных на поверхностях.
1.Активируйте инструмент Линейная Нагрузка.
2.В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки для нового элемента Нагрузки (см. Параметры Инструментов Нагрузки)
3.В процессе размещения элементов Нагрузки возможные родительские элементы (Компоненты Аналитической Модели) выделяются цветом. Вы также можете увидеть, как будет выглядеть элемент Нагрузки после размещения.
Примечание: если курсор наведен на несколько перекрывающих друг друга элементов, то при помощи клавиши TAB вы можете выбрать нужный родительский элемент.
4.Щелкните на компоненте, чтобы указать начальную точку.
5.Переместите курсор на другой узел или ребро того же компонента, чтобы задать линию.
6.Сделайте щелчок для размещения Линейной Нагрузки.
Примечание: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.
Размещение Линейной Нагрузки
Несколько Линейных Нагрузок на Пластине
На многоугольнике Пластины: чтобы разместить несколько Линейных Нагрузок, щелкните в противоположных углах многоугольника.
Для циклического переключения вариантов размещения Линейных Нагрузок воспользуйтесь клавишей Tab.
Нажмите Tab для изменения способа размещения
Сделайте щелчок для завершения операции:
Линейные Нагрузки на всех ребрах (клавишная команда)
Щелкните при нажатой клавише Пробел, чтобы разместить Линейные Нагрузки на всех ребрах Пластины.
Размещение Распределенной Нагрузки
Распределенную Нагрузку можно разместить на всей поверхности Пластины.
1.Активируйте инструмент Распределенная Нагрузка.
2.В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки для нового элемента Нагрузки (см. Параметры Инструментов Нагрузки)
3.В процессе размещения элементов Нагрузки возможные родительские элементы (Компоненты Аналитической Модели) выделяются цветом. Вы также можете увидеть, как будет выглядеть элемент Нагрузки после размещения.
Примечание: если курсор наведен на несколько перекрывающих друг друга элементов, то при помощи клавиши TAB вы можете выбрать нужный родительский элемент.
4.Сделайте щелчок для размещения Распределенной Нагрузки.
Примечание: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.

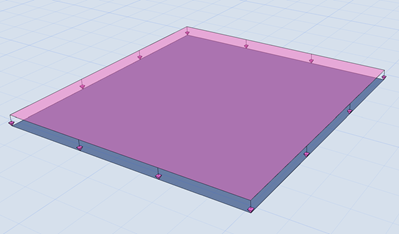

Размещение Распределенной Нагрузки
