Правила Создания Аналитической Модели
Правила Создания используются в Аналитической Модели с целью ее оптимизации для экспорта в приложения прочностного анализа.
Текущие Правила Создания применяются автоматически при включении показа Аналитической Модели, то есть их не надо применять вручную.
Каждый набор Правил Создания включает:
•Правила Корректировки: эти правила корректируют (дотягивают, подрезают или смещают) Стержни и Пластины для правильного соединения узлов модели. Соединение (или непрерывность) является обязательным требованием при выполнении прочностного анализа, так как отсутствие соединений компонентов модели приводит к ошибкам.
•Опирания Концов/Ребер: определяется общее правило, применяемое для всех опираний Концов/Ребер, не имеющих соединений (это может быть удобно, если в принимающем приложении все подобные опирания должны быть “Жесткими”).
•Фильтрация отверстий: задаются правила, согласно которым очень маленькие отверстия и очень узкие части Пластин игнорируются в Аналитической Модели.

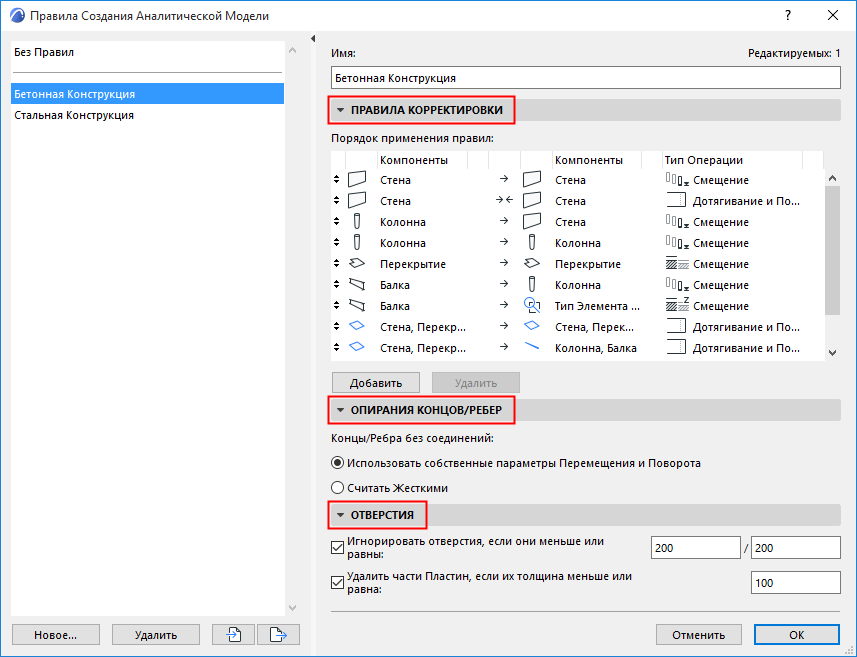

Этот диалог можно открыть при помощи:
•команды меню Конструирование > Правила Создания Аналитической Модели
•Табло Команд Аналитической Модели
Стандартный шаблон содержит несколько наборов преднастроенных Правил Создания (и вариант Без Правил). Попробуйте воспользоваться этими стандартными настройками.
Если вам необходимо отредактировать Правила, нажмите кнопку Новое, чтобы создать копию выбранного набора Правил, а затем настроить его.
В приведенных ниже разделах подробно рассматриваются параметры Правил Создания Аналитической Модели:
Опирания Концов/Ребер (Правила Создания Аналитической Модели)
