Введение
Функция Проверки Аналитической Модели предназначена для проверки качества автоматически создаваемой Аналитической Модели. Результаты (включаемые в Отчет Проверки Модели) служат для привлечения вашего внимания к возможным проблемам.
Диалог проверки содержит список параметров, разделенных на четыре категории. Модель можно проверять на основе всех или только определенных параметров. Ниже приведено краткое описание каждого параметра (см. Параметры Проверки Аналитической Модели).
Функцию Проверки Аналитической Модели имеет смысл использовать после применения Правил Корректировки и до экспорта модели в приложение прочностного анализа.
Примечание: однако некоторые параметры, такие как Наложение, можно проверять и до применения Правил Корректировки. Если в модели присутствуют накладывающиеся Компоненты, то применение Правил Корректировки может не дать желаемого результата.
Все результаты включаются в Отчет Проверки Модели.
Даже если Отчете Проверки Модели содержит информацию о выявленных проблемах, это не всегда значит, что вы не можете выполнить экспорт Аналитической Модели. Например, в Отчет Проверки Модели могут быть включены данные об острых углах торцов перекрытий, созданных преднамеренно.
Примечание: для использования функции Проверки Аналитической Модели необходимо включить ее показ. В противном случае этот диалог будет недоступен.
Как действует функция Проверки Аналитической Модели
•Осуществляется проверка Стержней и Пластин (не физических конструктивных элементов)
•Если в выборке присутствуют элементы, то происходит проверка только этих элементов
•Выполняется проверка только присутствующих в Аналитической Модели элементов, отображаемых в текущем виде.
Исключение: Один параметр предназначен для поиска элементов, не являющихся Компонентами Аналитической Модели: см. Несущие Элементы без Компонентов.
Запуск Проверки Аналитической Модели
В окнах 3D/Плана Этажа/Разреза:
1.Включите показ Аналитической Модели.
2.Конструирование > Проверка Модели > Проверка Аналитической Модели

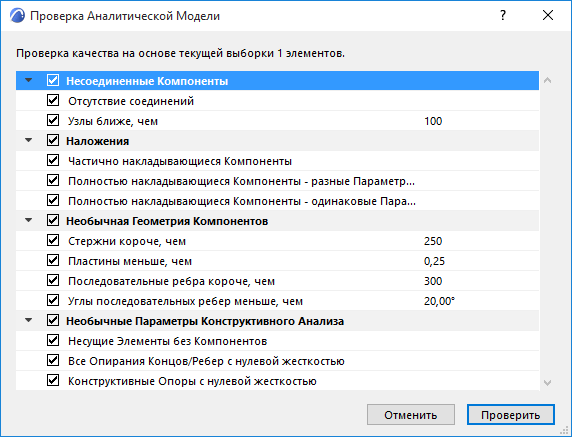

3.В результате появится диалог, содержащий четыре группы параметров (рассматриваемых ниже).
4.Деактивируйте маркеры категорий и/или параметров, которые следует игнорировать.
5.Нажмите кнопку Проверить.
6.Результат будет приведен в Отчете Проверки Модели.
Параметры Проверки Аналитической Модели
Несоединенные Компоненты
Эти два параметра предназначены для обнаружения соседних Компонентов, не соединенных друг с другом (которые, вероятно, должны быть соединены):
Отсутствие соединений
Ядра несущих элементов пересекаются, но их Стержни или Пластины не соединены.
Ядра пересекаются, но компоненты не соединены
Для Стержней: вы можете “виртуально” увеличить диапазон их соединения для обеспечения непрерывности модели.
См. Соединение (продление ядра для обеспечения соединений).
Узлы ближе, чем
Любые два узла, находящиеся на расстоянии меньше заданного.
Узлы могут относиться к одному Компоненту или к двум разным Компонентам.
Ядра элементов могут не пересекаться.
Узлы находятся близко друг к другу, но Компоненты не соединены
Наложения
Следующие три параметра определяют взаимное наложение Стержней и Пластин (не наложения элементов физической модели).
Частично накладывающиеся Компоненты
Два Стержня или две Пластины, частично накладывающиеся друг на друга. Учитывается только расположение Компонентов, все остальные параметры игнорируются.
Например, две Балки накладываются друг на друга из-за ошибки моделирования (например, после изменения размеров).
Полностью накладывающиеся Компоненты - разные Параметры Конструктивного Анализа
Два Стержня или две Пластины, полностью накладывающиеся друг на друга в 3D.
Однако их Параметры Конструктивного Анализа не совпадают. (например, для одного Компонента применены правила Смещения, а эксцентриситет второго был изменен вручную).
•Параметры Конструктивного Анализа: все параметры, присутствующие в панели Параметров Конструктивного Анализа диалогов Параметров Инструментов.
•Учитывается только расположение Компонентов и их Параметры Конструктивного Анализа.
Результат указывает на возможное непреднамеренное наложение компонентов. Например, эксцентриситет Компонента мог быть изменен вручную, в результате чего Компонент оказался перемещен за пределы физического элемента прямо на другой Компонент.
Полностью накладывающиеся Компоненты - одинаковые Параметры Конструктивного Анализа
Два Стержня или две Пластины, полностью накладывающиеся друг на друга в 3D-пространстве. При этом Параметры Конструктивного Анализа этих Компонентов полностью совпадают.
•Такой результат возможен при дублировании элементов, вызванном ошибкой моделирования.
Необычная Геометрия Элементов
Эти четыре параметра помогают обнаружить ошибки моделирования. Такие ошибки необходимо выявить, так как даже небольшие геометрические неточности могут привести к неправильному экспорту Аналитической Модели и неверному анализу на основе Метода Конечных Элементов.
В результате проверки могут быть обнаружены и необычные способы моделирования, примененные преднамеренно и не являющиеся ошибкой.
При наведении курсора на каждый из этих параметров отображаются используемые единицы измерения Длины или Площади (настраиваемые при помощи команды меню Параметры Рабочая Среда Проекта > Рабочие Единицы).
Вы можете задать здесь точные значения допусков с учетом количества десятичных знаков Рабочих Единиц.
Следующие параметры предназначены для поиска “Необычной Геометрии Компонентов”:
Стержни короче, чем
Длина Стержня меньше заданного значения.
Пластины меньше, чем
Площадь Пластин меньше заданного значения.
Слишком маленькая Пластина, слишком короткий Стержень
Последовательные Ребра
Следующие два параметра применяются для проверки последовательностей ребер любых Пластин.
Они помогают обнаружить неровные края и выступы, которые могут быть ошибками моделирования.
•Последовательные ребра короче, чем
Для любой Пластины проверяется длина ребер, которая должна быть не менее заданного значения.
•Углы последовательных ребер меньше, чем
Для любой Пластины проверяются образуемые смежными ребрами углы, которые должны быть не менее заданного значения.
Последовательные ребра: слишком короткие, слишком острые углы
Необычные Параметры Конструктивного Анализа
Эти три маркера предназначены для поиска элементов, имеющих необычные Параметры Конструктивного Анализа:
Несущие Элементы без Компонентов
Выполняется поиск любых конструктивных элементов с Конструктивной Функцией “Несущий Элемент”, но пока не имеющих Конструктивных Компонентов. Такие элементы не обязательно являются следствием ошибки.
Возможные причины:
•Несущий элемент может быть частью Аналитической Модели, но в диалоге его Параметров не активирован маркер создания Стержня или Пластины.
•Данный тип несущего элемента ARCHICAD не может быть включен в Аналитическую Модель (например, он является Морфом, Лестницей, Многоскатной Крышей или Объектом)
Несущий объект, не имеющий Конструктивного Компонента
Все Опирания Концов/Ребер с нулевой жесткостью
Выполняется поиск Конструктивных Компонентов, в которых применен вариант "Свободный" для всех Опираний Концов (Стержни) или Опираний Ребер (Пластины).
Это, скорее всего, ошибка, потому что отсутствует передача сил.
Конструктивные Опоры с нулевой жесткостью
Выполняется поиск Конструктивных Опор, в которых применен вариант "Свободный" для всех значений Жесткости Перемещения и Жесткости при Повороте.
Это, скорее всего, ошибка, потому что отсутствует передача сил.
