Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
См. также Выноски.
Сделайте двойной щелчок на инструменте Выноска в Панели Инструментов.

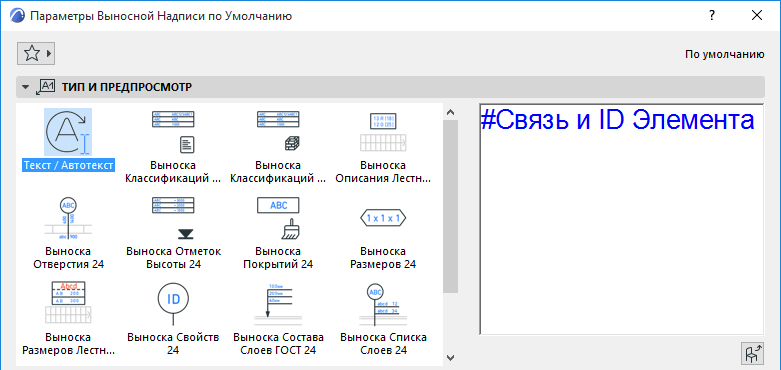

Параметры Выноски - панель Тип и Предпросмотр
Панель Тип и Предпросмотр предназначена для предварительного просмотра и настройки нанесения выносок элементов.
Загрузить другую Выноску: нажмите эту кнопку, находящуюся в правом нижнем углу панели, и укажите объект Выноски.
Параметры Текста - панель Стиль Текста
Параметры Выноски - панель Символ
Недоступно для Текстовых/Автотекстовых Выносок.
Настройте размеры Выноски.

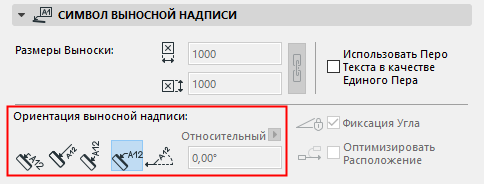

Задайте ориентацию Выноски. Набор вариантов зависит от выбранного Символа Выноски.
См. также Ориентация Выноски ниже.
Использовать Перо Текста в качестве Единого Пера: Активируйте этот маркер, чтобы использовать одно и то же перо (выбранное в панели Стиля Текста) для всех элементов символа независимо от каких-либо других настроек перьев.
Параметры Выноски - панель Специальные Параметры
Панель Специальных Параметров предназначена для настройки данных и геометрии Выноски.
Для получения дополнительной информации об элементах управления Символьными Выносками см.: Специальные Параметры Выносок.

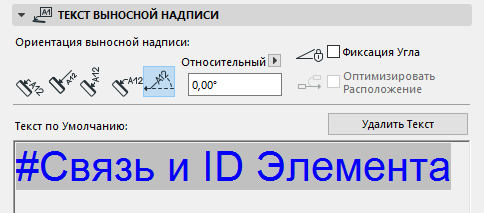

Параметры Выноски - панель Текст Выносной Надписи
Доступно только при выборе Выноски Текста/Автотекста в панели Типа и Предпросмотра.
См. также Данные Выносок Текстов/Автотекстов.
Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.

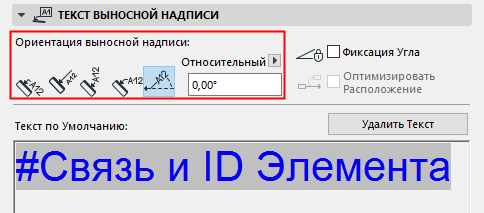

•При Параллельном размещении текст всегда располагается параллельно элементу, с которым ассоциируется Выноска.
•Если выбрано Перпендикулярное размещение, то Выноска всегда располагается перпендикулярно элементу.
•При Вертикальном размещении текст всегда располагается вертикально. Причем так, что текст читается снизу вверх.
•При Горизонтальном размещении текст всегда располагается горизонтально.
•При Задаваемом размещении текст размещается под углом, заданным в соседнем поле ввода.
Воспользуйтесь выпадающим меню для выбора способа интерпретации этого значения угла поворота при размещении элемента:
–Относительно Ориентации - угол измеряется относительно Ориентированного Вида
–Абсолютный Согласно Системе Координат - угол измеряется относительно точки (0,0) проектных координат.
Для получения дополнительной информации, см. Настроить Ориентацию.
Фиксация Угла (Для Текстовых Выносок со Специальным Углом)
Активируйте этот маркер, чтобы зафиксировать поворот независимо от поворота родительского элемента.
Оптимизировать Расположение: Изменяет расположение стрелки, если она оказывается смещена после перемещения Выноски или поворота вида.

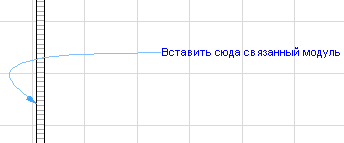

Неоптимизированная Выноска после поворота:
Оптимизированная Выноска после поворота:

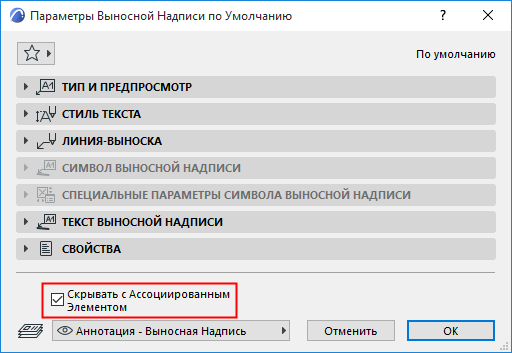

Скрывать с Ассоциированным Элементом
По умолчанию Выноска скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Деактивируйте этот маркер, если вам требуется, чтобы Выноска отображалась независимо от статуса элемента ассоциированного элемента.
