墻和其它元素

對於結構元素中交集(節點)怎樣工作的的訊息:

參見元素交集

下列其他特點也影響墻的交集:

柱和墻

參見柱和墻

連接命令可將墻修剪到屋頂或殼體。

參見將元素修剪到屋頂或殼體

也可將墻修剪到單平面屋頂,

參見將元素修剪到單平面屋頂

調整元素到板 的功能能讓您將墻調整到一個或多個板的特定樓層,並位於它們的上及/或下。

參見調整元素到板

可使用設計>連接>把墻連接到幕墻命令,將墻連接到幕墻。相同的命令可用,詳見設計> 修改幕墻

參見把墻連接到幕墻

與區域的關係:在墻設定的模型面板中,定義墻相對於區域的表現方式:如同區域邊框(定界符),或是否應該從它所在的區域中減去面積/體積,或它是否在區域上沒有一點影響。

參見與區域的關係

多邊形墻角

連接到其它簡單墻時,墻多邊形在預設下保持它們初始的輪廓。

您可以覆蓋該預設設定。

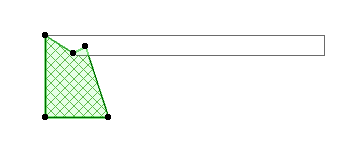

在下面的例子中,一面單獨的墻被連接到一面多邊形墻。


現在,勾選 折線墻角可以更改複選框,該複選框在墻設定對話框的幾何形狀和定位章節 (當折線墻被選定時可用)。

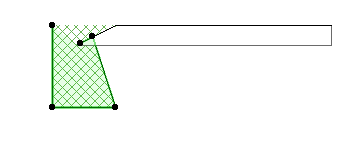

如果您開啟 視圖 > 螢幕視圖選項 > 清除墻 & 樑交叉點,該效果是可見的。
