樑工具設定:預覽和定位

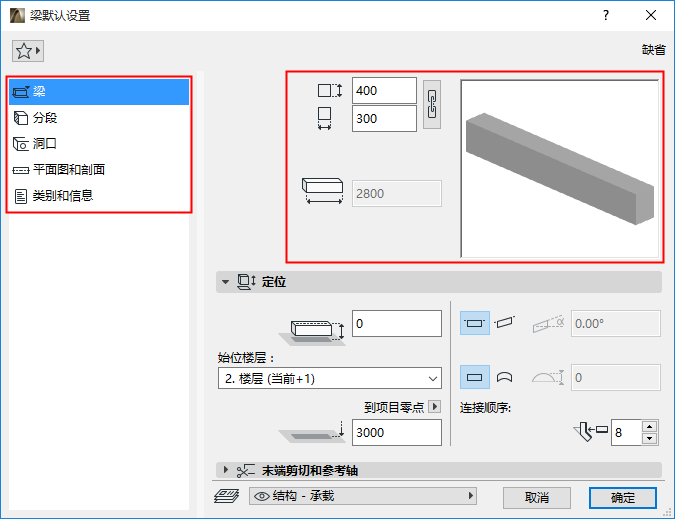

樑設定對話框分為五個頁面。

預覽 在所有頁面上均保持可見,且會反映設定修改。對於多重分段樑,預覽部份會包含其構造設定。

使用左側的樹形構造在各頁面間導航:


對於簡單(單一分段)樑,輸入其幾何值:

樑寬度/高度

使用關聯 圖標將它們約束為相同的值。

樑長度

預設(分段)長度

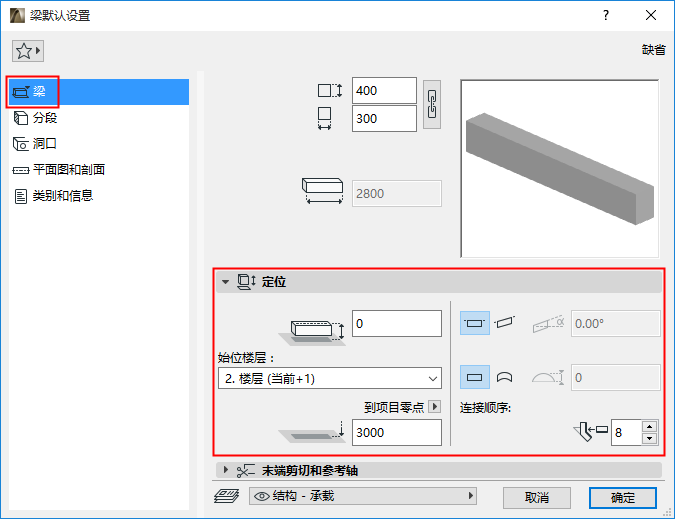

樑定位面板


偏移到始位樓層

從始位樓層偏移樑的參考軸。

始位樓層:

參見始位樓層

參考線標高 [到參考層]

計算量的參考軸的當前標高,從參考層開始測量(預設情況下,該參考層是專案零點)。

對於傾斜樑,從樑的參考軸之起始點起測量標高。

如果需要,點擊彈出箭頭以變更參考層。

註釋:

參考層在選項 > 專案個性設定 > 層高和專案正北方向中定義。

此為計算值而非鏈接。若更改參考層級,樑的位置不會變動。

關於層高的一般訊息,參見參考層個性設定

水平或傾斜

參見創建傾斜樑

扁平或彎曲

Z方向上的樑幾何體。

對於垂直曲樑,請輸入弧/弦 高度。

參見垂直彎曲樑

連接順序

較高連接點順序數目優先於較低的連接點順序數目。

連接點順序是相關的

當具有相同優先級建築材料的樑相遇時

當3個或更多的樑在一個連接點相遇時:連接順序決定了首先連接的兩根樑
