定義源標記的標記參考

按照這些步驟來定義源類型剖面圖、立面圖、室內立面圖、詳圖及工作圖標記的參考訊息。

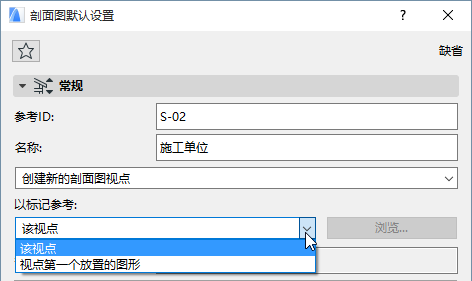

在平面圖上放置一個新的源標記以創建一個視點時,工具的預設設定提供了定義標記參考的兩種選擇:


該視點,或

視點第一個放置的圖形 (“第一”意味著瀏覽器圖冊中最上面合條件的圖形)。

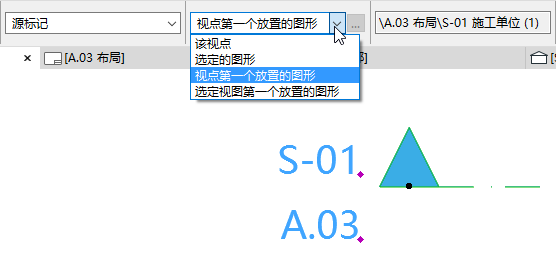

例如,下面的剖面圖已定義顯示從此視點創建的第一個放置的圖形訊息。


如果選擇"第一個放置的圖形",而且還沒有放置圖形,標記將顯示自動文字(如:#DrgID),而圖形一旦放置,這個自動文字將被相關的訊息替換。

相同的標記訊息在設定對話框的標記面板中顯示。

如果選擇一個已放置的源標記並開啟工具的選擇設定或訊息框,則有兩個額外的選擇,因為視點可能已經有多個從它那裡創建的圖形或視圖:

選定的圖形

選定視圖第一個放置的圖形

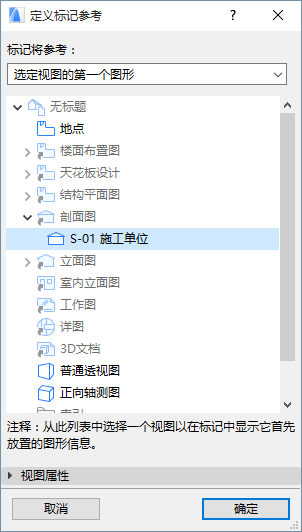

選擇這兩個選項其中之一,將產生一個顯示瀏覽器圖冊或瀏覽器視圖映射的目錄對話框。有合條件的圖形/視圖供選擇(即從所選剖面圖視點中創建的那些圖形/視圖);其它項為灰顯,無法選擇。


注意:萬一想要的圖形位於不同專案的圖冊(並因此在"定義標記參考"對話框中沒有列出),可使用參考視圖的選項。

參見從外部的ARCHICAD專案(獨立或團隊工作)中導入視圖

由於無法參考實際的圖形,可參考曾(在其它專案)創建圖形的視圖。標記將作為自動文字(如:#圖形名、#DrgID),顯示從此視圖創建的第一個圖形的圖形數據。包含參考圖形的圖冊一旦在含標記的專案旁邊開啟,標記將填入正確的圖形數據。

只要參考項(如圖形)已經在專案中存在,在標記中出現的鏈接訊息就在參考文字字段中預覽。
