要在模型中創建有其源的工作圖,在下列任意一個視窗中放置一個工作圖標記:平面圖、剖面圖/立面圖/室內立面圖、工作圖或詳圖。

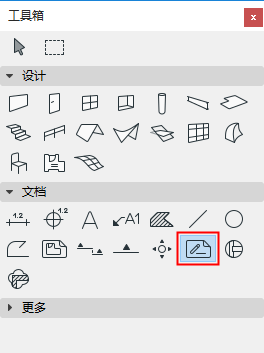

1。啟動工作圖工具。
2。在訊息框或預設設定中,確保選定了“創建新的工作圖視點”。
3。從訊息框選擇任意一種幾何方法。
•捕捉螢幕輸入方法:使用單擊方法:工作圖訊息框的第一種輸入方法。選擇這個圖標,然後在活動專案視窗的任意位置點擊。您將基於視窗的全部內容創建一個工作圖。
•基於區域的輸入方法:使用多邊形或矩形/旋轉矩形幾何方法之一來定義工作圖的區域。
4。繪製工作圖邊界並點擊以完成。
5。繪製工作圖邊界後,用錘子游標點擊來放置工作圖標記。
注意:在螢幕上用一個可選的半透明實心填充來區分源類型的工作圖標記 (使用視圖>螢幕視圖選項>高亮源標記,啓用或禁用所有源標記的這種有區別的填充, 此高亮顏色可在選項>工作環境>螢幕選項中設定)。
6。一個新的工作圖視點被創建,並在瀏覽器專案樹狀圖中列出。
要定義源類型工作圖標記中顯示的參考訊息:
參見定義源標記的標記參考。
其它關於新工作圖視點的訊息-其標記及參考訊息-可在工作圖設定中定義。
參見工作圖和詳圖工具設定。
