2D構件(板,墻,屋頂)

板,墻,和單平面屋頂在結構分析模型中為2D構件。

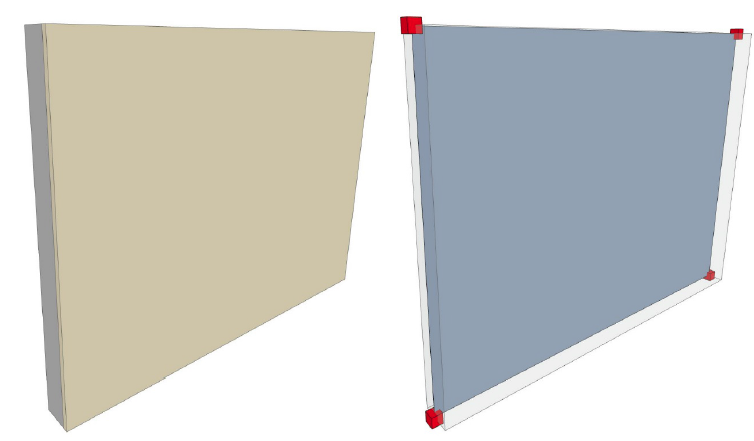

2D構件是沿著元素的中心平面的中心生成的平面表面。2D構件至少有4個節點以及連接節點的一個表面。

分析結構構件不會拉伸到物理實體之外,除非被調整過。

如要自定義2D構件的顏色,請點擊結構分析模型表達(個性設定).


哪些元素是結構分析模型的2D構件?

板,墻和屋頂在滿足以下條件時會在結構分析模型中生成為2D構件:

承重

包含一個中心

元素設定中的“結構構件”複選框被選中。

支持幾何圖形(見下表)

元素類型

幾何圖形

結構分析模型的構件?

所有

直的



彎的



傾斜(直線)

雙傾斜

梯形

傾斜的,雙向傾斜(曲面)

複雜截面

多邊形墻

屋頂

單平面

多平面

2D構件的工具設定

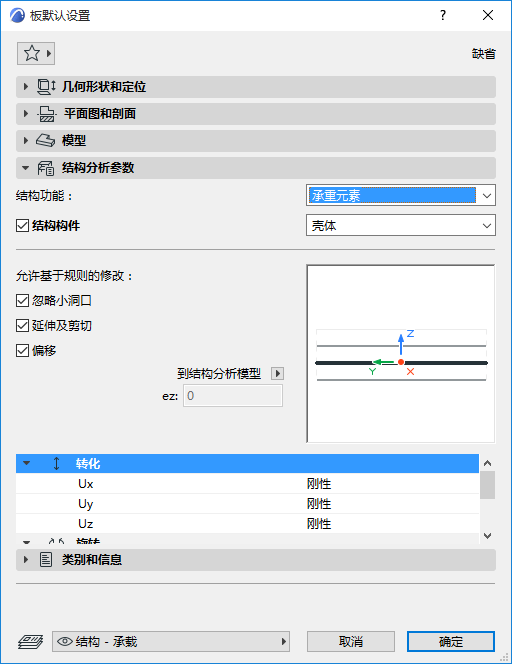

使用板,墻或屋頂設定的結構分析參數面板。


結構功能—啓用“承重”

設定結構功能為承重。此控制鍵和“分類和屬性”面板中的結構功能控制鍵相同,具有同樣的值。

結構構件—使可用於結構分析模型

在預設下,不鈎選這個複選框:將此元素作為2D構件包含在結構分析模型中。

註釋:

只有當結構功能設定為承重時才可用。

如果元素是複合材料或複雜截面,則應當至少包含一個中心表皮/組件才能被包括在結構分析模型中

如果該元素不應被包括在結構分析模型中則應取消勾選。(例如,地下層的防潮膜)

2D構件—結構行為

結構行為設定定義了在基於FEM的結構分析軟件中的構件行為:尤其是該元素設計承受哪種類型的力。

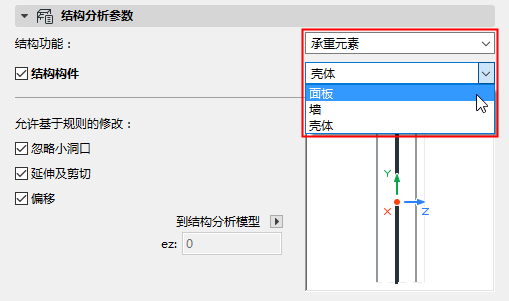

選擇如何定義構件的結構行為:


殼體:承受所有荷載

面板:元素能夠承受垂直於平面的荷載。

墻:元素能夠承受沿著其平面的荷載。

可用的定義是固定的,無法自定義。

此處的選擇是否正確,取決於接收的結構分析軟件。部份軟件會根據這一結構行為設定來過濾所接收的元素。若發現導出的2D構件並未導入接收軟件,可能就需要在ARCHICAD中調整它們的結構行為定義。

定義可完全獨立於工具來創建元素:垂直墻的行為可以設定為“平面”或“殼體”, 水平板的行為可以設定為“墻”

結構行為設定不會影響物理模型。

允許基於規則的修改—2D構件

預設情況下,所有複選框都被勾選:

忽略小洞口

延伸及剪切

偏移

這意味著在生成規則對話框中定義的相應的調節器和洞口過濾器會影響該2D構件元素。

參見結構分析模型生成規則

如要免除該2D構件受調整的影響:取消勾選複選框。

自定義偏移量

如果偏移複選框未被選中:

通過幾何圖形或輸入值的方式沿z軸(垂直於2D構件的平面)重新定義該元素的偏心率。

參見離心率

轉換和旋轉

參見末端/邊緣釋放
