離心率

1D構件於元素中心的重力中心生成。

2D構件沿著元素的中心平面的中心生成。

構件從預設位置的任何偏移都被稱為“偏心”。

偏心率的值不會影響到物理模型,但對於結構分析模型卻非常重要。

在ARCHICAD中,構件偏移的方式有以下幾種:

手動,在模型中進行圖形偏移(如下)

手動,在元素設定中設定偏移/偏心值(如下)

配置並應用全局調整規則(請參見調整規則。)

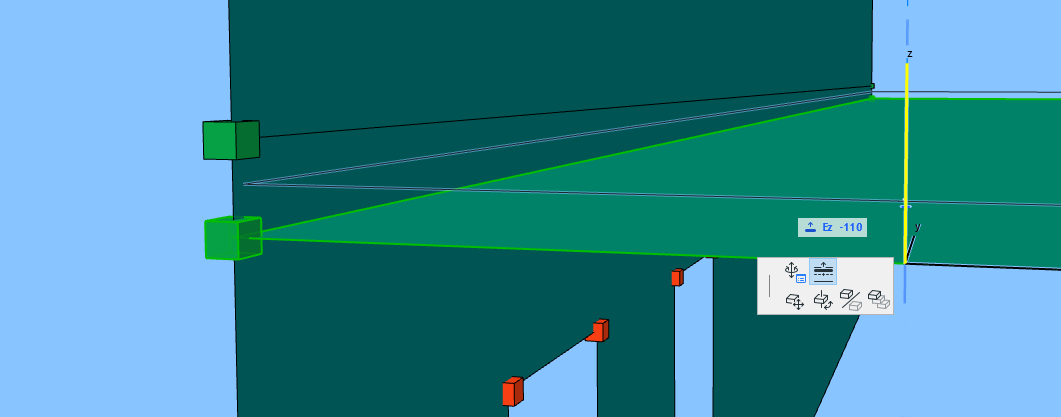

偏移構件位置(通過圖形)

1。選擇構件。

2。從彈出式小面板啟動“偏心”命令。(如果物理模型當前不可見,那麼該設定對於1D構件不必要或不可用)。

3。拖拽構件到其新的位置(按需輸入跟蹤器的值)。


註釋:

2D構件的偏心/偏移垂直於構件平面(與自定義的邊緣角度無關)。

任意選定的構件的偏心值都顯示在元素訊息標籤中(以及設定和訊息框中)。


構件一旦被拖離原始位置,全局的調整規則將不再對其適用;其設定對話框中的“偏移”複選框也不再被選中。如要再次應用全局調整規則,請到設定對話框並重新勾選“偏移”複選框。

參見 允許基於規則的修改—1D構件 允許基於規則的修改—2D構件

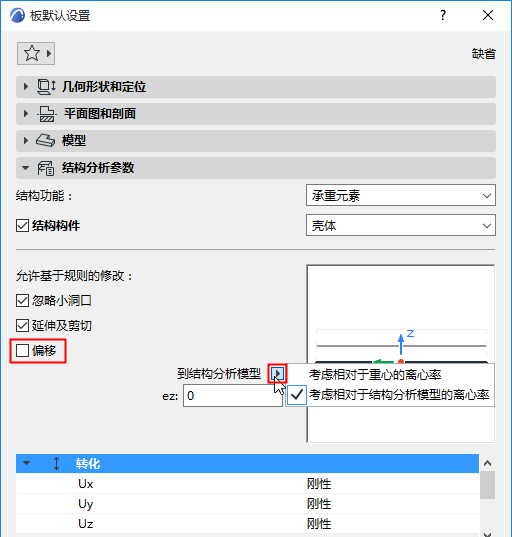

偏移構件位置(元素設定)

1。選擇1D和2D構件。

2。開啟設定對話框(結構分析參數面板)。

3。取消選中偏移選項以允許編輯。(取消選擇此框意味著全局調整規則不再應用於該元素,您需要手動對其調整)。

4。選擇測量偏心率的方式:

相對於元素的重力中心,或

相對於元素的結構分析模型

兩種方法殊途同歸,但定義值時使用的符號是相反的。


5。偏心值通過以下兩種方式定義:

在預覽視窗中單擊,在任意邊界框節點輸入新的位置

手動輸入偏移值

導入元素的多重偏心值。

結構分析格式1.0.6及以上版本可處理1D構件兩端的多種、多重偏心值。

ARCHICAD不支持各末端的多重偏心值。導入這類模型時,ARCHICAD 25會通過分配平均偏心值(如適用)來轉換導入的元素。

這些情況下,會出現轉換提示的警告。
