荷載可以放置在平面圖或三維視圖里的承重元素的結構構件之上。因此，必須啓用“結構分析模型”。
要放置荷載，請從以下三種工具中選擇：
•結構點荷載
•結構線荷載
•結構面荷載

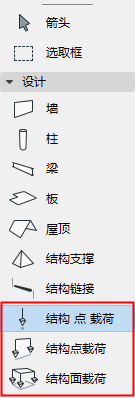

要將工具啟動，請先在工具箱中將其選中。
放置點荷載
點荷載可以放置到以下位置：
•1D構件（節點或邊緣）
•2D構件（節點，邊緣或表面）
1。啟動“結構點荷載”工具。
2。在“工具設定”或“訊息框”中：選擇一個工況（請參閱荷載工具設定）。

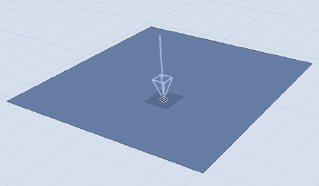

3。放置荷載元素時，潛在主元素（結構分析構件）會突出顯示。 您還可以預覽放置後荷載的外觀。
注意：如果您將滑鼠懸停在多個主元素上，請使用 Tab 在它們之間切換，直到正確的元素被突出顯示。
4。點擊進行放置。

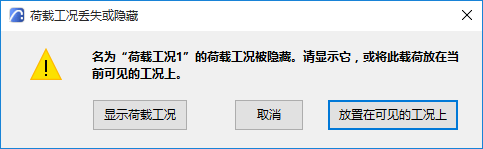

注意：僅當荷載屬於當前可見的工況時才可見。如果您嘗試放置不屬於當前可見荷載工況的荷載元素，您會收到通知。
放置“點荷載”
|
|
|
|
點應力 |
點力矩 |
放置“線荷載”
線荷載可以放置到以下位置：
•1D構件（節點或邊緣）
•2D構件（節點或邊緣）
註釋: ARCHICAD支持（通過SAF）導入放置在表面上的線荷載。
1。啟動“結構線荷載”工具
2。在“工具設定”或“訊息框”中：為新建的荷載元素選擇一個工況（請參閱荷載工具設定）
3。放置荷載元素時，潛在主元素（結構分析構件）會突出顯示。您還可以預覽放置後荷載的外觀。
注意：如果您將滑鼠懸停在多個主元素上，請使用 Tab 在它們之間切換，直到正確的元素被突出顯示。

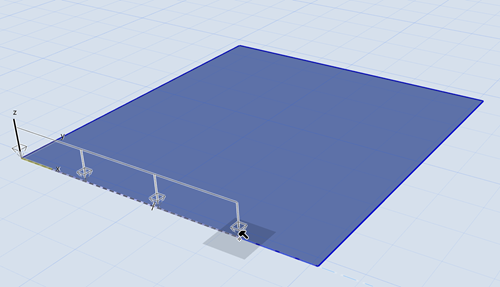

4。單擊一個構件確定起始點。
5。將游標拖到同一構件的另一個節點或邊緣以完成對線的定義。
6。單擊完成線荷載的放置。
注意：僅當荷載屬於當前可見的工況時才可見。如果您嘗試放置不屬於當前可見荷載工況的荷載元素，您會收到通知。
放置“線荷載”
2D構件上的多個線荷載

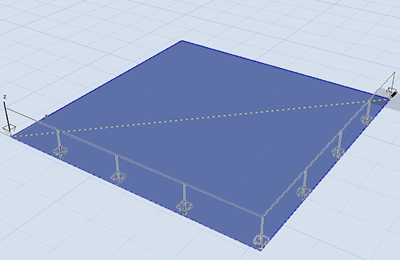

在2D構件多邊形上：點擊多邊形對角來放置多個“線荷載”

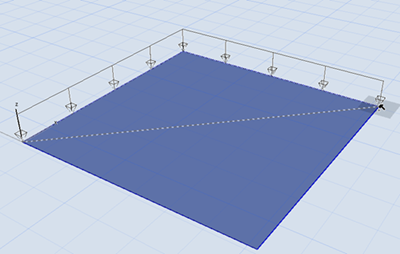

單擊選項卡以預覽其他“線荷載”路徑
單擊選項卡以查看其他放置選項
點擊進行放置：

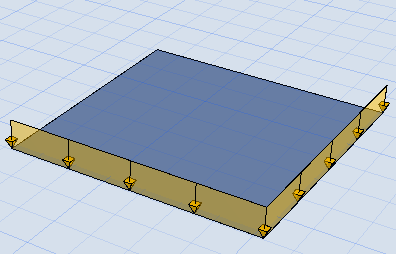

所有邊緣上的線荷載（快捷方式）
使用空格鍵+單擊，在所有2D構件邊緣上創建線荷載。
放置“面荷載”
“面荷載”可以放置在2D構件的整個表面上。
1。啟動“結構面荷載”工具
2。在“工具設定”或“訊息框”中：為新建的荷載元素選擇一個工況（請參閱荷載工具設定）
3。放置荷載元素時，潛在主元素（結構分析構件）會突出顯示。您還可以預覽放置後荷載的外觀。
注意：如果您將滑鼠懸停在多個主元素上，請使用 Tab 在它們之間切換，直到正確的元素被突出顯示。

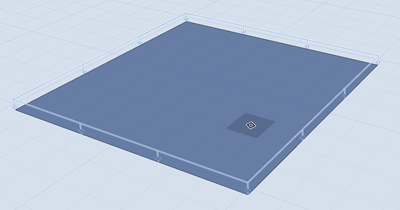

4。單擊放置“面荷載”。
注意：僅當荷載屬於當前可見的工況時才可見。如果您嘗試放置不屬於當前可見荷載工況的荷載元素，您會收到通知。
放置“面荷載”
