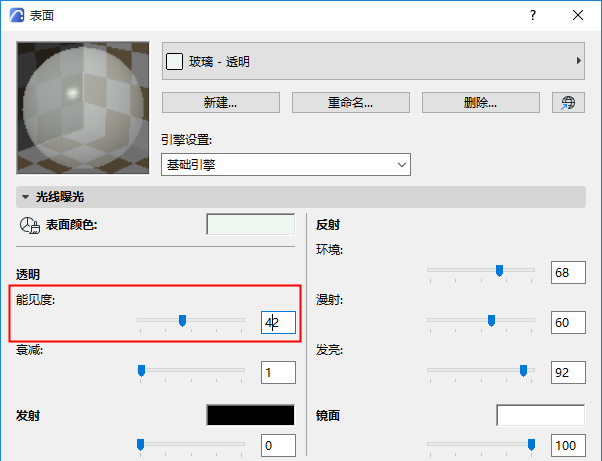

這裡您可以定義透明度，包括折射指數。
使用顏色和/或亮度參數設定透明度。使用一個50%的灰色類似於使用白色和50%的亮度。
顏色百分比 + 透明度百分比 = 100%
|
表面顏色 |
透明度百分比 |
結果 |
|
白色表面 |
零透明度 |
完全白色(100% 白色) |
|
白色表面 |
50%透明度 |
灰色(50% 白色) |
|
白色表面 |
100%透明度 |
無顏色r |
如果表面有一個顏色(在顏色通道中)，顏色會自動減少並增加透明度。
提示：如果使用吸收(見下面的 吸收)，可以實現更好的結果。
您可以加載一個紋理作為透明度映射。透明度映射中的像素越亮，相應的表面區域就越透明。透明度紋理與照片的幻燈片類似：幻燈片的紅色部份只允許紅光通過；白色部份允許所有光通過。黑色部份，沒有光可以通過幻燈片。
參見定義顏色和亮度值。

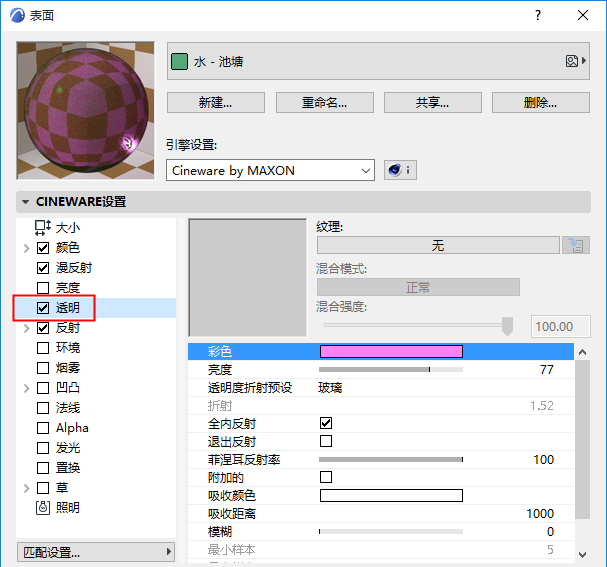

透明度折射預設
選擇一個自動應用一個折射值的折射預設。反射通道的夫瑞奈透鏡函數中也可找到相同預設。
折射
不適用預設時，您可以設定一個精確的折射值。
有用的折射值
真空度 1,00
空氣 1,00
黑曜石 1,480 - 1,510
黑瑪瑙 1,486 - 1,658
有機玻璃 1,491
苯 1,501
冕牌玻璃 1,510
碧玉 1,540
瑪瑙 1,544 - 1,553
紫水晶 1,544 - 1,553
琥珀 1,550
石英 1,550
糖 1,560
鑽石 2,417 - 2,419
玻璃面 3,999

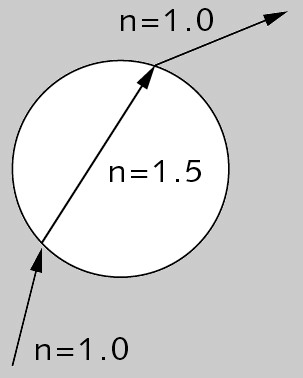

當光線擊中一個帶有透明度和折射的封閉表面時(下面最左邊的圖像) ，光線彎曲模擬折射。彎曲的光線被認為是在物件內部。當光線到達物件的另一個表面時 (出口側)，在現實生活中將折彎回去。

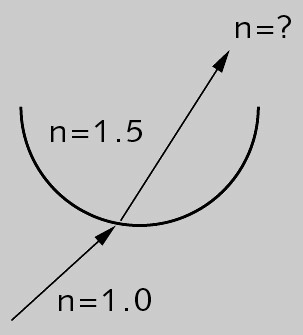

但是，如果物件是開啟的，光線可能不會擊中物件的第二個表面(下面的中心圖像)。因此，光線可能不會折彎回來並且折射效果可能不精確。

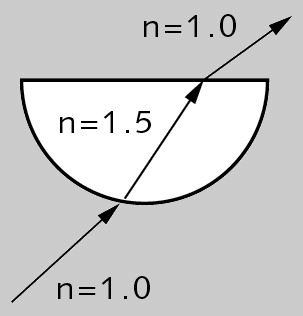

為此，保證場景中所有透明表面是封閉的 (就像下面右側的圖像)。
如果您使用有窗戶的折射- 折射參數不是1 - 玻璃必須關閉 (即，您必須使用偶數窗格)。(在ARCHICAD中，為提高3D生成速度，被模仿為表面的玻璃窗格應該沒有厚度。 )
允許全內反射來啟動菲涅爾反射率 效果(見下文)。當用一個角度查看表面是，這將自動減少透明度並增加反射率。這是玻璃的一個共同的和物理上的正確特性，因此，不應禁用玻璃。
注意，反射訊息（例如，粗糙度）可以使用反射比通道的*透明度*設定進行微調。
參見* 透明 *。
退出反射
只要反射滿足通過玻璃的反射後的表面，兩個稍有不同的反射中的一個可以被計算 - 當它們進入玻璃並退出玻璃時產生。一個單一的反射通常在視覺上最吸引人(即使它實際上是錯誤的的)。為實現該效果，禁止退出反射選項。
在頂部，退出反射啓用；底部禁用。
菲涅耳反射率
菲涅耳反射依據視角控制透明度和反射值的程度。如果菲涅爾反射值大於0%，視角 — 相機和表面之間的角度 — 將被考慮。
如果您用您的眼睛觀察與窗格平行的真正的玻璃窗格(例如，用90度視角)，您會發現，窗格幾乎不反射，幾乎所有的光通過。但是，從一個狹窄的視角看窗格，您將看到它反射了更多的環境。透明度和反射值取決於視角。
菲涅爾選項為您模擬這種現象。
菲涅耳反射率設定為高值（左）和低值（右）。
例如，假如菲涅爾反射率被設定為100%，如果您把透明度的RGB值設定為80%, 80%, 80%，當視角是90度時，表面是80%的透明度和 0%的反射。用一個非常低的視角，表面是近於0%的透明度和80%的反射。如果您已經輸入了除透明度以外的反射值，反射值將被添加到以反射為基礎的角度中。
如果菲涅爾反射率的值大於0%，透明度和反射值可以被用作不被考慮的視角。
通常，如果表面有一個顏色，顏色會自動減少並增加透明度。這可以幫助確保一個現實的效果。但是，如果您不想這個自動行為發生，使用附加選項。
通常，如果該選項被 禁用，更真實的渲染結果。
當光進入一個透明介質，它衰減並或多或少的修改顏色(玻璃是很少完全無色的)。表面越厚，較弱的燈光也會穿過(玻璃不是完全透明的)。使用下列兩個參數，可以模擬這些效果。在下文中，顏色引用透明度通道頂部的顏色參數。
提示：注意吸收最好與封閉的體積一起工作。否則，如果在體積中有洞，會產生有錯誤的計算。
吸收顏色
吸收顏色是以一種當“光線”穿過在吸收距離參數中定義的距離時乘以顏色。
因此，透明度通道有兩個顏色：
•顏色：在每個非常薄的物件中出現的顏色(例如，窗玻璃或水的薄膜)
•吸收顏色：顏色一個巨大的假定物件。
當創建玻璃時，您通常將把顏色設定為白色。
吸收距離
使用該設定來定義吸收顏色替換顏色之前光線旅行的距離。數值越低，吸收顏色將越強烈，即使是薄玻璃。數值為0時，吸收將被完全關閉。
您可以使用模糊強度來模糊透明度，最小樣品，最大樣品和精度設定。0% 意思是不模糊。增加數值來增加模糊的強度。
注意：最大樣本定義用於最重要區域的樣本數量。
只有模糊強度的數值被設定為大於0%時，這些參數只會是可用。.
該程序使用樣品來增加模糊效果，而不是抽取樣本甚至距離，它把樣品集中到最需要的地方。最大樣本定義用於最重要區域的樣本數量。最小樣本定義用於最不重要區域的樣本數量。
越來越多的最小樣本和/或最大樣本給出更高質量的模糊，但更長的渲染時間。
注意：最大樣本定義用於最重要區域的樣本數量。
只有模糊強度的數值被設定為大於0%時，該參數只會是可用。
增加精確度值給出更精確的模糊，但也是更長的渲染時間。
通過控制每個陰影點的樣本數量來影響模糊效果的精確度。用100%的值，在最大樣本下定義的樣本的最大數量將用在關鍵區域。下降值來減少使用樣本的數量。
