關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。

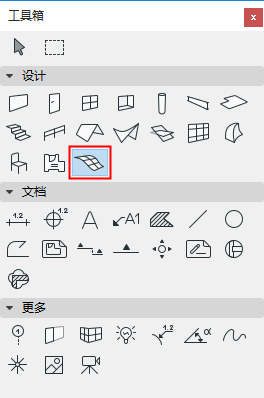

網面工具是通過定義相關節點的標高並在它們之間進行插入的方式，用來創建表面、邊緣表面和實體。
網面是在網面參考面和網面脊線的基礎上創建的。
繪製投影到參考面的網面主輪廓， 然後可從此平面中提昇網面的頂部表面的特徵點。
更多訊息，參見網面。
網面高度：設定參考面以下延展的網面深度（如果有）。
•產生的基礎標高將作為訊息框中的負值顯示。
偏移到始位樓層：設定網面參考面的高度從始位樓層開始測量。
始位樓層
參見始位樓層。

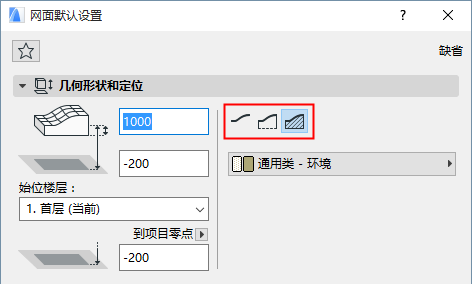

選擇一個用於構造網面的方法：
•僅表面
•包括邊緣的表面
•實體主體
建築材料：使用彈出式對話框來選擇一個用於網面的建築材料。
注意：這些設定只能應用於實體，不能僅應用於面片或邊緣網面。
注意：在遠處樓層中顯示的網面的線型，在選項>專案個性設定>結構元素中設定。
•屋脊選擇：定義是否顯示所有的脊線或顯示用戶定義的脊線（即在繪製網面時定義了的那些脊線）。
•屋線畫筆：使用彈出選單分配畫筆顏色到用戶定義的和生成的脊線。
覆蓋填充
參見分配覆蓋填充。
該面板影響網面的3D顯示。
更多訊息，參見對齊3D紋理。
3D 表現：
•使所有脊線尖銳：在3D視窗中顯示有尖銳連接三角形的網面。
•用戶定義的脊線尖銳度：顯示有尖銳連接用戶自定義脊線的網面表面，並在其它地方有平滑連接表面的網面。
•平滑所有脊：顯示有光滑鏈接表面的網面。
如果選擇平滑所有脊，則只有用戶定義的脊線出現在3D視圖。
