Criar um Ponto de Vista de Elevação Interior Simples
1.Utilize o método de entrada de linha única para desenhar o Contorno do Compartimento.

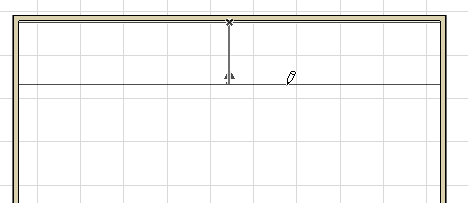

2.Mova o cursor para o ponto de inserção desejado. A seta no feedback indica a direção da vista do ponto de vista da Elevação Interior resultante.

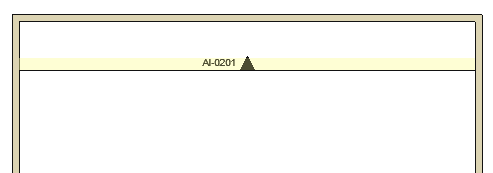

3.Clique para colocar o marcador EI.
Para definir o Estilo e Posição do Marcador, utilize os controles do painel Marcador das Definições de Elevação Interior.
Ver Painel Marcador de Elevação Interior.
4.Um novo Ponto de Vista da EI é criado e listado no Mapa de Projeto do Navegador. É atribuído ao seu próprio Grupo EI, mesmo que só exista um Ponto de Vista no Grupo.
Muitos outros aspectos dos Pontos de Vista da Elevação Interior - estado, visualização, referência do marcador, e atualização - funcionam tal como nos Pontos de Vista de Corte.
