Použijte funkce v Dokument > Vizualizace > Připojit 3D texturu pro nastavení počátku a směru textury ve 3D oknech.
Tyto příkazy jsou dostupné pouze v 3D okně u vybraných konstrukčních prvků, jejichž povrchový Materiál obsahuje Texturu (Volby > Atributy prvků > Povrchové materiály).
Poznámka:
-Není dostupné pro skořepiny.
-Textury aplikované na prvky vytvořené vlastními profily můžou mít nechtěné zobrazení.
Více informací o dalších úpravách textur morfu najdete v kapitole Mapování a zarovnání textury morfu.
Viz také Výchozí zarovnání textury / Přestavět texturu
Zarovnat texturu hran (pouze zdi)

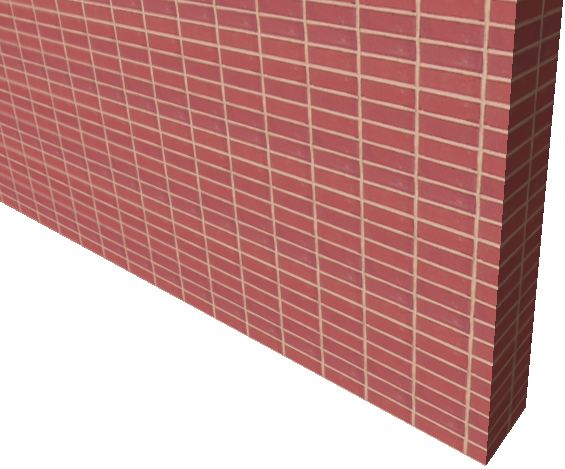

Například, cihelná zeď původně vypadá takto:
Pokud chcete přesunout počátek textury do rohu zdi, tak aby textura v tomto rohu začínala, postupujte následovně:
1.označte zeď
2.Použijte příkaz Dokument > Vizualizace > Připojit 3D texturu > Nastavit počátek.

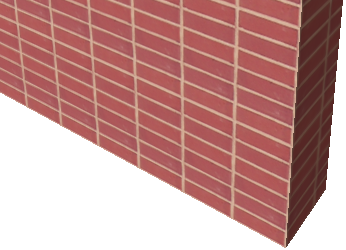

3.Klikněte na roh a uvidíte výsledek.
Počátek textury ovlivní texturu na všech površích daného prvku. Nemůžete například použít různé počátky na vnitřní a vnější povrch zdi.
1.Označte jeden nebo více prvků.
2.Použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Nastavit směr.
3.Klikněte na povrch označeného prvku. Musíte kliknout na povrch stěny, ne na hranu. (u sloupů jsou editovatelné povrchy horní a spodní stěna.)
4.V dialogovém okně, které se zobrazí, můžete vybrat, zda chcete úhel textury definovat graficky nebo číselně.
5.Klikněte na OK.
6.Jestliže vyberete Definovat úhel graficky, nakreslete vektor pro natočení textury. Můžete se přichytit aktivních bodů prvku.
7.Definovaný úhel se uplatní na prvcích vzhledem k výchozí orientaci textury měřené proti směru hodinových ručiček.
Poznámka: U desek a zdí se směr textury automaticky upraví, pokud editujete tvar obrysu.
Chcete-li se vrátit k výchozímu nastavení textury, označte prvek, zobrazte jeho nastavovací dialogové okno a v něm panel Model. Informace Vlastní textura je aktivní. Klepnutím na tlačítko Přestavět texturu zrušíte vlastní nastavení.
Můžete také označit více prvků najednou a Obnovit texturu příkazem v menu Dokument > Vizualizace > Zarovnat texturu.
Pokud chcete zrušit úpravy textur všech prvků ve 3D okně, nechte všechny prvky neoznačené a použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Přestavět vše.
Viz také Výchozí zarovnání textury / Přestavět texturu.
Zarovnat texturu hran (pouze zdi)
Můžete zarovnat pouze texturu hrany zdi: Zaškrtněte políčko "Zarovnat texturu ke hranám zdi" v nastavení zdi, záložce Model.
Viz Panel modelu zdi.
Poznámka: Použití funkce zarovnání textury (Dokument > Vizualizace) přepíše jiné nastavení textury zdi, včetně políčka zarovnání k hranám zdi.
