Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.
Obecné informace naleznete v tématu Zdi.
Informace o záložce Parametry pro analýzu konstrukce v okně nastavení nástroje Zeď:
viz 2D členy (deska, zeď, střecha)

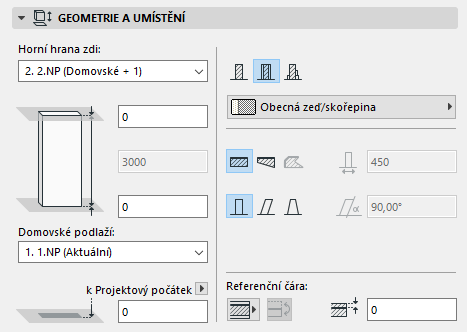

Panel geometrie a umístění zdi
Výchozí nastavení:
•Zeď je napojená na podlaží nad svým domovským
•Domovské podlaží je aktuální podlaží.
Podlaží, ke kterému je napojená spodní hrana zdi, se nazývá domovské podlaží, a je možné nastavit odsazení hrany v obou směrech.
Pomocí možností na tomto panelu můžete tyto hodnoty upravit, nastavit geometrii a složitost zdi.
Horní hrana zdi: Tyto volby umožňují napojit horní hranu zdi k podlaží nad domovským (domovské+1, domovské+2, atd.), nebo nastavit pevnou výšku (zvolte “Bez napojení”).
Pokud tedy později změníte výšky podlaží vašeho projektu, zdi s napojením se automaticky přizpůsobí.
•Podle potřeby můžete nastavit odsazení horní hrany zdi od napojeného podlaží (výška zdi se přizpůsobí). Toto odsazení může být kladné, záporné nebo nulové.
Pole pro nastavení odsazení není dostupné, pokud zeď nemá napojenou horní hranu.

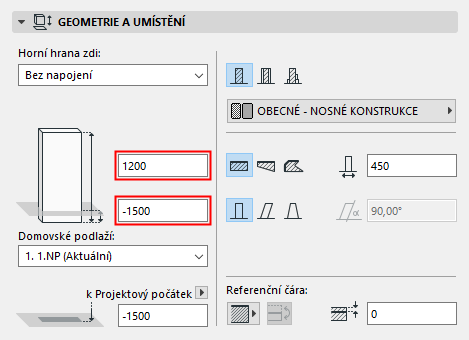

Výška zdi: Zadejte hodnotu celkové výšky zdi. (Zeď s horním napojením nemá tuto hodnotu dostupnou.)
•Výška zdi je ovlivněna případnými napojeními horní a spodní hrany.
Domovské podlaží
Viz Domovské podlaží.
Spodní úroveň [k referenční rovině]
Zobrazuje vypočtenou hodnotu odsazení referenční čáry zdi od referenční úrovně (standardně je to projektový počátek).
V případě potřeby můžete referenční rovinu změnit.
Komentář:
–Referenční roviny se definují v nabídce Volby > Předvolby projektu > Referenční roviny.
–Toto je vypočtená hodnota, ne připojení. Pokud změníte výšku referenční roviny, spodní úroveň zdi se nijak neposune.
Klikněte na ikonu základní, sendvič, nebo profil a nastavte atributy které odpovídají vlastnostem zvolené konstrukce:

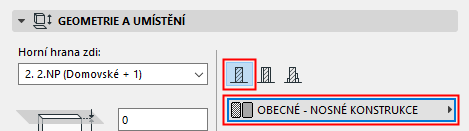

•Základní zeď: Z nabídky vyberte stavební materiál.

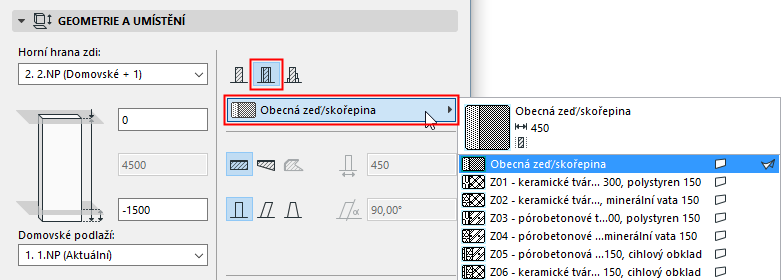

•Sendvičová zeď: z nabídky vyberte sendvičovou konstrukci.
Poznámka: V této nabídce jsou zobrazeny pouze sendviče, které mají v nastavení “použít pro” zapnutou zeď. Sendviče můžete nastavit v menu Volby > Atributy prvků > Sendvičové konstrukce.

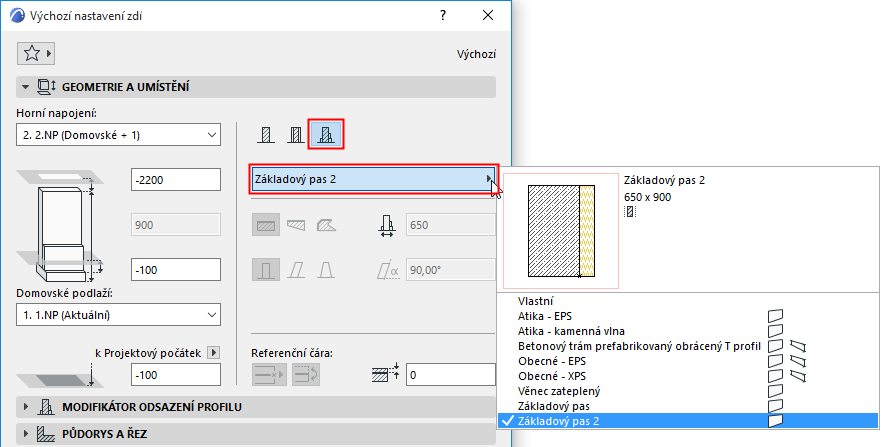

•Profilové zdi: z nabídky vyberte vlastní profil.
Poznámka: V této nabídce jsou zobrazeny pouze profily, které mají v nastavení “použít pro” zapnutou zeď. Profily můžete nastavit v menu Volby > Atributy prvků > Správce profilů.
Geometricá metoda
Ikony geometrické metody umožňují vybrat, jestli chcete nakreslit zeď jako přímou, lichoběžníkovou nebo polygonální.
•Tyto volby nejsou dostupné pro profilové zdi.
•Polygonální zeď není dostupná pro sendvičovou zeď.
Zadejte hodnotu tloušťky zdi.
•Pokud kreslíte lichoběžníkovou zeď, jsou aktivní dvě pole pro tloušťku: zadejte hodnotu tloušťky pro každý konec zdi.
•Tloušťka sendvičové zdi odpovídá součtu tlouštěk jednotlivých vrstev sendviče nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce. Pokud kreslíte sendvičovou zeď, tloušťku upravovat nelze.
•U polygonových zdí se tloušťka nepoužívá; toto pole nelze upravit.
•Tloušťka šikmé zdi je tloušťka měřená kolmo k povrchu zdi:
•Tloušťka dvojité šikmé zdi je rovna šířce základny zdi.
Složitost zdi
Ikony složitosti zdi umožňují vybrat geometrii zdi: Rovná, šikmá nebo šikmá dvojitá. (Složitost zdi nelze použít a nastavit u lichoběžníkové a polygonální zdi.)
•U šikmé nebo šikmé dvojité zdi zadejte hodnotu zešikmení ve stupních.
Více informací naleznete v tématu Tvorba šikmé nebo dvojité šikmé zdi.
Rohy polygonální zdi se můžou měnit
Toto políčko je viditelné pouze v případě, že vybranou geometrickou metodou je Polygonální zeď. Řídí zobrazení obrysů zdi při připojování takové zdi k jiné, přímé zdi.
Více informací naleznete v tématu Tvorba polygonální zdi.
Kliknutím na příslušnou možnost nastavte referenční čáru zdi.
Více informací naleznete v tématu Referenční čára zdi.
viz Zobrazení prvků v půdorysech a řezech
Čáry konce zdi: V této nabídce si můžete vybrat ze čtyř způsobů zobrazení samostatné zdi v půdorysu. Volby umožňují zobrazovat a skrývat jednu nebo obě koncové čáry zdi. (koncová čára je obrysová čára kolmá k délkové ose zdi.)

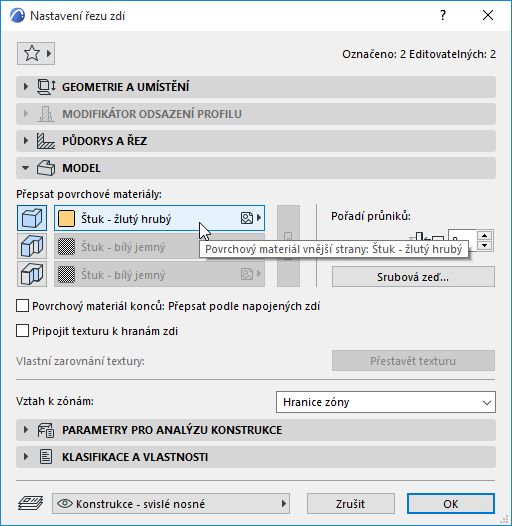

Tento panel ovlivňuje zobrazení zdi ve 3D.
Přepsání povrchových materiálů: Aktivujte libovolné ze tří tlačítek, pokud chcete přepsat přiřazený povrchový materiál prvku (určený nastavením stavebního materiálu). Můžete přepsat povrchové materiály vnějšího a vnitřního povrchu zdi a její hrany.
Viz také Přepsání povrchových materiálů pomocí Painteru.
Více informací o přiřazování povrchových materiálů na polygonální zeď najdete v tématu Tvorba polygonální zdi.
•“Vnější” povrch zdi je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
•U profilové zdi jsou dostupné dvě možnosti přepsání: Povrchový materiál profilu a koncových povrchů.
Poznámka: Můžete nastavit povrchový materiál libovolné hraně libovolného komponentu profilu.
Viz Nastavení vlastního povrchového materiálu nebo čáry na hraně profilu.
Kliknutím na ikonu řetězu přiřadíte poslední vybraný povrchový materiál všem povrchům a hranám. Vypnutím ikony řetězu obnovíte povrchové materiály, které jste původně nastavili pro každou část zdi.
Připojit texturu k hranám zdi: Pokud chcete umístit počátek textury do spodního rohu zdi, zapněte tuto volbu. Lze využít například u samostatně stojících zdí, které by mohly mít rozdělenou texturu na hranách.
Viz také Připojit 3D texturu.
Povrchové materiály konců: Přepsání podle napojených zdí: Zaškrtněte tuto volbu, pokud chcete, aby označená zeď převzala pro svou hranu povrchový materiál připojené zdi.
Poznámka: Jakákoli změna zarovnání textury bude správně zobrazena na obou zdech.
Vlastní zarovnání textury: Pokud se objeví tato zpráva, znamená to, že aktuálně vybraným zdem (jíž umístěným v projektu) byla přiřazena vlastní 3D textura.
•V tomto případě se aktivuje tlačítko Přestavět texturu. Kliknutím obnovíte původní texturu vybrané zdi.
Poznámka: Text Vlastní zarovnání textury slouží jako informace o stavu označené zdi. Pokud je zašedlý, nebyla zatím přiřazena vlastní 3D textura.
Více informací naleznete v tématu Připojit 3D texturu.
Pořadí průniků se projeví, když
•se protínají dvě zdi, které mají stavební materiál se stejnou prioritou
•se spojují 3 a více zdi v jednom místě
Trám s vyšším číslem pořadí průniků má přednost před nižšími.
Při spojování 3 a více zdí v jednom místě jsou spojeny nejprve ty dvě zdi, které mají prioritu průniků nejvyšší.
Tlačítko Srubová zeď zobrazí dialogové okno s volbami pro nastavení srubových zdí:
•Zapnout srubovou zeď Zaškrtněte tuto volbu, pokud chcete použít srubovou zeď.
Poznámka: ARCHICAD spočítá počet trámů zdi a výšku trámů.
•Začít polovičním trámem: Pokud je tato volba aktivní, zeď bude začínat polovičním trámem.
•Tvar trámu:
–Čtvercové trámy
–Kulaté trámy na vnějším povrchu
–Kulaté trámy na vnitřním povrchu Trámy budou zakulacené na vnitřním povrchu. Vnější povrch zůstane hladký.
–Kulaté trámy na obou površích
•Poloměr trámu: vyberte metodu, jak má být měřen poloměr trámů: buď ze středu trámu nebo od poloviny protějšího trámu.
•Povrchový materiál vodorovných hran:
–Jako v nastavení zdi: Pro převzetí povrchového materiálu ze stavebního materiálu zdi aktivujte toto tlačítko.
–Přepsat povrchovým materiálem vnějšího/vnitřního povrchu
Vztah k zónám
Viz tato témata:
