Domovské podlaží

Nový prvek vložený ve 2D okně je umístěn v úrovni svého domovského podlaží (plus nebo minus volitelně nastavitelné odsazení).

Každý konstrukční prvek a objekt je napojený na své domovské podlaží, se kterým se i v případě změny pohybuje.

V půdorysu je domovské podlaží nově vkládaného prvku definované v jeho nastavení: standardně je to aktuální podlaží, je ale možné zvolit libovolné jiné podlaží. Prvek bude v každém případě zobrazen na svém domovském podlaží.

Pokud vkládáte prvek ve 3D okně, odvíjí se domovské podlaží od výšky, ve které prvek vkládáte: jako domovské podlaží je nastaveno podlaží, které je zespoda nejblíže ke spodní úrovni vkládaného prvku v době, kdy je prvek vkládán. (Pokud je aktivní 3D okno, nejsou volby nastavení domovského podlaží a odsazení od domovského podlaží dostupné. Nicméně stále můžete zadat úroveň spodní výšky prvky vzhledem k projektovému počátku.)

Pokud změníte domovské podlaží prvku (např. z 1. NP na 2. NP), prvek se přesune na své nové domovské podlaží (z 1. NP na 2. NP).

Poznámka: Aby byla zachována kompatibilita se staršími verzemi ARCHICADu, můžete změnit domovské podlaží prvku a prvek zůstane na místě. Viz Změna napojeného domovského podlaží.

Pokud přesunete prvek do jiného podlaží (například pomocí příkazu zvednout), jeho domovské podlaží se standardně přizpůsobí novému umístění. Viz Změna domovského podlaží podle výšky.

Pokud upravíte podlaží samotné (například změníte výšku podlaží v nastavení podlaží), připojené prvky automaticky přizpůsobí (přičemž odsazení od podlaží bude zachováno, pokud je nějaké).

Pokud odstraníte domovské podlaží prvku, prvek bude také odstraněn!

Jiná využití domovského podlaží:

Domovské podlaží také pomáhá definovat, jaká část prvku bude zobrazena s ohledem na nastavení Zobrazit na podlaží v nastavení nástroje. (Viz Zobrazit na podlažích:.)

Domovské podlaží můžete použít jako kritérium pro tabulku.

Nastavení domovského podlaží (prvky vložené v půdorysu)

Než vložíte prvek v půdorysu:

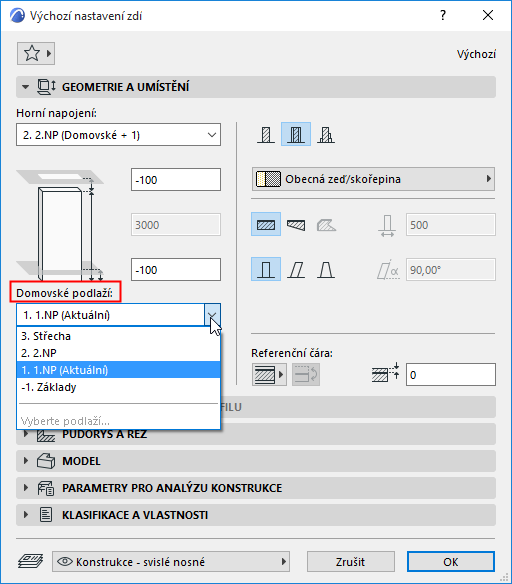

V okně nastavení nebo Infopaletce nastavte domovské podlaží, do kterého má být prvek vložen.


Standardně: Domovského podlaží prvku bude aktuální podlaží.

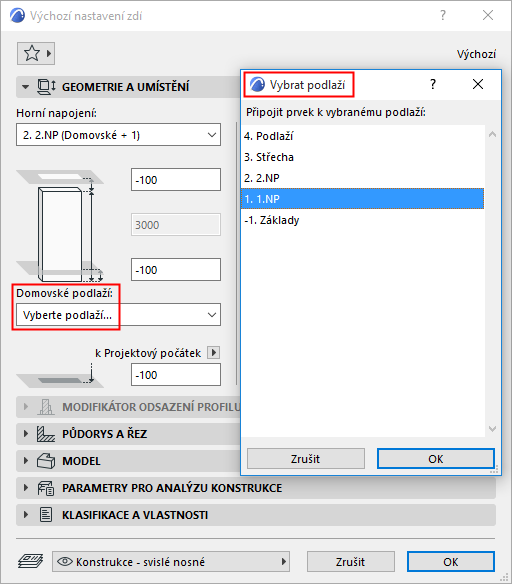

Podle potřeby můžete zvolit z nabídky jiné podlaží, nebo (pokud je v projektu mnoho podlaží) klikněte na volbu  Vyberte podlaží. Ze seznamu všech podlaží projektu vyberte podlaží, do kterého chcete prvek vložit: to bude jeho domovské podlaží.

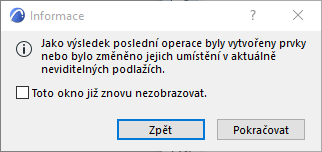

Pokud je aktuální podlaží 1.NP, ale vy vyberete podlaží 2. NP jako jeho domovské podlaží, bude nový prvek umístěn na svém domovském podlaží (tedy ve 2. NP) - prvek nebude v aktuálním podlaží viditelný. Bude zobrazena informace, která vás na toto upozorní.


Změna napojeného domovského podlaží

Ačkoli prvky “následují” svá domovská podlaží - takže při změně domovského podlaží se prvek přesune na své nové domovské podlaží - existuje způsob, jak změnit domovské podlaží prvku a prvek přesto zůstal na svém původním místě v původním podlaží.

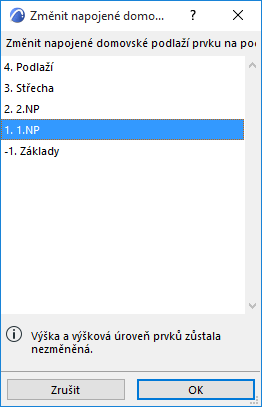

Použijte příkaz Úpravy > Nastavení prvku > Změnit napojené domovské podlaží. Prvek zůstane na původním místě, jeho domovské podlaží bude ale změněno.

Tato volba je dostupná také v kontextové nabídce označených prvků.


Domovské podlaží ve 3D okně

Pokud prvek vložíte ve 3D okně, domovské podlaží nebude určeno volbami v nastavení prvku (související volby nejsou dostupné), ale podle výšky: tedy podlažím, které je pod referenčním bodem prvku při jeho vkládání.

Poznámka: U skořepiny je tímto referenčním bodem první bod, kterým jste začali skořepinu kreslit (nikoliv nejnižší bod).

Změna domovského podlaží podle výšky

Pokud stávající prvek přesunete do úrovně jiného podlaží, jeho domovské podlaží může být změněno na podlaží nového umístění.

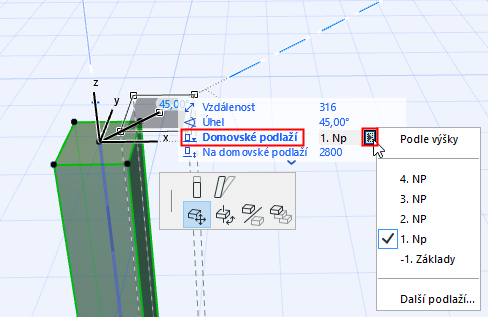

Při pohybu prvku můžete v informátoru vidět “podle výšky” v poli domovské podlaží, což znamená, že domovské podlaží se bude shodovat s novým výškovým umístěním prvku:


Všimněte si vyznačených úrovní podlaží na pomocné čáře, které pomáhají při umísťování pracovní roviny.

Případně můžete použít nabídku v informátoru, ze které vyberete označenému prvku domovské podlaží, a to bez ohledu na jeho výškové umístění:

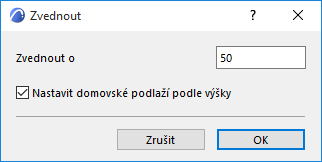

Pokud použijete příkazy zvednout nebo násobit  ve 2D nebo 3D okně, můžete domovské podlaží prvků automaticky změnit podle výšky, pokud zaškrtnete volbu Nastavit domovské podlaží podle výšky:

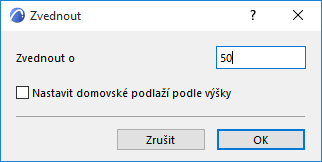

Pokud zrušit zaškrtnutí tohoto pole, bude nastavení domovského podlaží prvku stejné, jako je v nastavení nástroje a zůstane i při změně výšky.

Viz také Zvedání prvků a Násobení prvků.
