Vytvoření složitého profilu z rovnoběžných prvků
Nejjednodušším způsobem, jak vytvořit vlastní profil, je použít příkazy Úpravy > Změna tvaru > Spojit zdi/sloupy/trámy.
Chcete-li použít tento příkaz, nakreslete více zdí, sloupů nebo trámů. Prvky musí být stejného typu a navzájem rovnoběžné. (V případě zakřivených zdí nebo trámů musí jít o prvky se stejným středem.)
Příkazem vytvoříte nový prvek profilu, který nahradí původní prvky. Nově vytvořený profilový prvek bude dlouhý jako původní prvky, převezme jejich atributy a všechny případné otvory vložené do zdi.
Výchozí jméno takového profilu je “vlastní”, můžete ho ale otevřít ve Správci profilů, upravit a uložit pod jiným jménem.

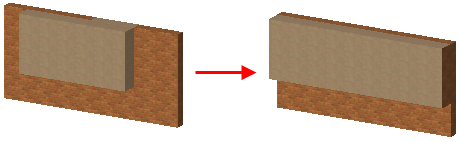

Chcete-li spojit dva nebo více rovnoběžných přímých zdí, použijte příkaz Spojit zdi (menu Úpravy > Změna tvaru). Zdi budou mít stejnou délku a průřez výsledné zdi bude sjednocením průřezů dvou zdí. Tělesa dvou zdí se nemusejí dotýkat, mohou být od sebe vzájemně vzdálené. Tento příkaz nefunguje u lichoběžníkových nebo polygonálních zdí.
Příkazem Spojit sloupy (menu Úpravy > Změna tvaru) je možné spojit dva nebo více sloupů, jejichž osy jsou vzájemně rovnoběžné. Pokud je tato podmínka splněna, lze spojit všechny typy sloupů (svislé, šikmé, uživatelsky profilované). Současně můžete spojit více než dva sloupy.

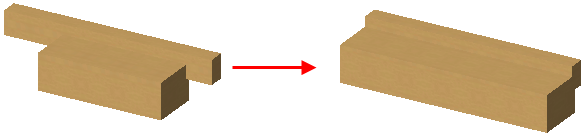

Použijte příkaz Spojit sloupy (z nabídky Úpravy > Změna tvaru) a spojte dva nebo více trámů s rovnoběžnými osami (trámy mohou být vodorovné, šikmé nebo vlastního profilu). (V případě zakřivených trámů musí jít o prvky se stejným středem.)
