Modifikátory natažení

Tyto volby najdete ve Správci profilů (Volby > Atributy prvků).

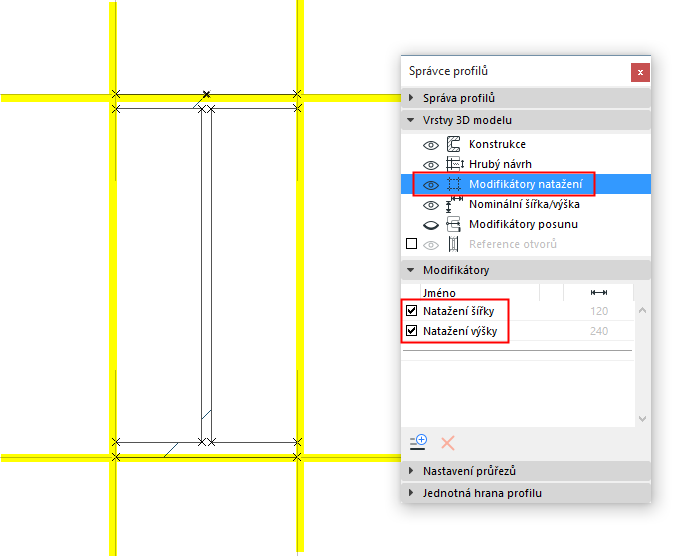

Na panelu Modifikátory můžete zapnout natažení šířky a/nebo natažení výšky. Díky těmto volbám můžete upravit velikost (zvětšit nebo zmenšit šířku/výšku) průřezu prvku profilu.

Pokud chcete čáry natažení v editoru profilu skrýt, použijte volby na panelu Vrstvy 3D modelu. Na tomto obrázku jsou zobrazené žlutě.

Modifikátory natažení vymezují oblast, která bude natažena nebo zkrácena.

U zdí to může být výška nebo tloušťka,

u trámů výška nebo šířka,

u sloupů šířka nebo výška průřezu

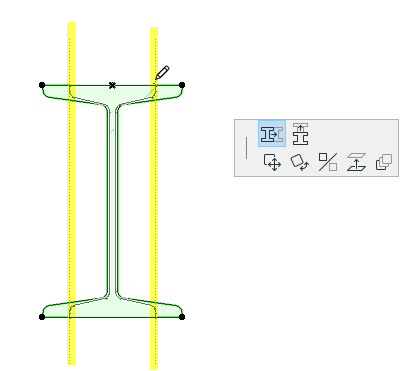

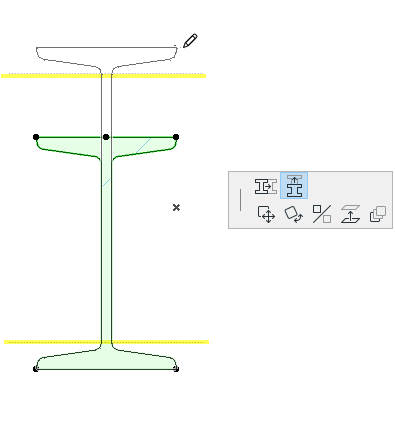

Pokud upravujete jakýkoli rozměr vloženého prvku, budou v okně modelu zobrazeny modifikátory natažení jako grafická pomůcka.

StretchWidth.png   StretchDepth.png

Grafická odezva u natahované části vloženého profilu

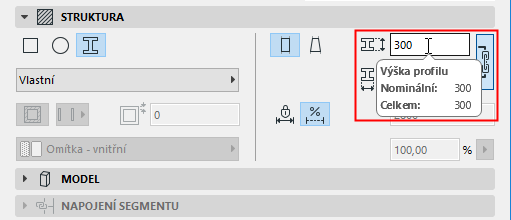

V okně nastavení se natažení projeví v hodnotách parametrů výška/šířka (v informační bublině můžete vidět nominální a celkové hodnoty):


Viz také Nominální šířka/výška.

Poznámka: Modifikátory natažení jsou dostupné pouze pro profilové zdi, trámy a sloupy.
