Vytváření výkresů: Velké projekty

Ve velkých architektonických kancelářích pracujících na projektech o více budovách může být efektivnější rozdělit velký projekt na menší entity. Každá z těchto podřízených entit (například budovy nacházející se na stejném staveništi) bude potom tvořit soubor projektu, který může stále odkazovat na jednu sadu šablon, modulů a knihoven.

Dokumentace však bude pravděpodobně obsahovat celý projekt, s výkresy ze všech souborů projektu.

V tomto případě je smysluplné vytvořit jednu výkresovou složku, ve které se budou nacházet pohledy a soubory pocházející ze všech souborů tvořících projekt.

Existují v podstatě tři řešení:

Jediný soubor obsahující model a výkresovou složku

Jestliže v projektu existuje velký hlavní soubor s jedním nebo dvěma dalšími menšími soubory, můžete vytvořit strukturu výkresové složky ve velkém souboru jako ve výše popsaném modelu s jedním souborem, a pak také otevřít menší soubory, najít jejich pohledy v panelu externích souborů v organizéru a přidat je do výkresové složky.

Viz Import zobrazení z externího projektu ARCHICADu (sólo nebo Teamwork).

Viz také Přístup k zobrazením/výkresům z externího projektu ARCHICADu.

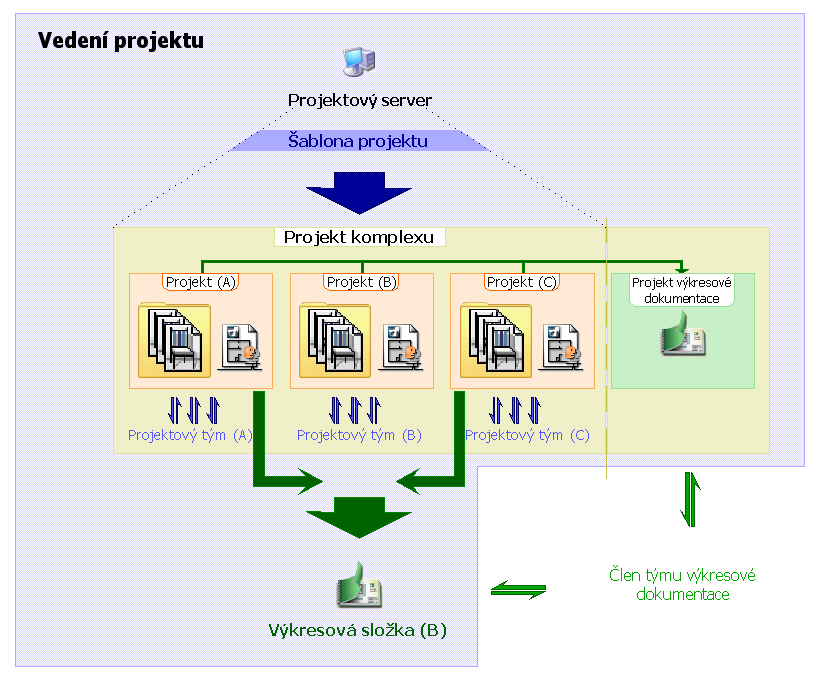

Více souborů projektu se samostatným souborem výkresové složky

Pokud existuje více souborů projektu stejné velikosti a složitosti, je vhodné vytvořit další soubor projektu, který neobsahuje žádné konstrukční prvky, ale pouze výkresovou složku. Pak můžete otevřít ostatní soubory jeden po druhém a přidat jejich pohledy do mapy výkresu, například vytvořením složky podskupiny pro každý z nich nebo definováním jiné vlastní hierarchické struktury.

Pokud v modelu s více soubory aktivujete výkres, ARCHICAD zkontroluje, zda obsahuje kresby pocházející z jiných souborů projektu, než je ten aktivní. Jestliže takové kresby existují, ARCHICAD začne aktualizovat ty kresby, které mají nastavenou automatickou aktualizaci. V případě, že je soubor obsahující danou kresbu otevřen v jiné instalaci ARCHICADu, aktualizace se provede okamžitě. Jestliže soubor obsahující danou kresbu není právě otevřen, spustí se další instalace ARCHICADu, ve které se tento soubor otevře.

Více souborů projektu, samostatná výkresová složka, samostatné pohledy (soubory PMK)

Tento postup může být vhodný, pokud na modelu a dokumentaci pracuje přes síť více jednotlivců zároveň.

V tomto pracovním postupu je, jako v předchozím, model uložený do jednoho nebo více souborů projektu a výkresová složka je v samostatném souboru. Nicméně tvoření výkresů se změnilo: Výkresy obsahují kresby, jejichž zdroje jsou externí soubory namísto přímo napojených pohledů modelu.

Vytvoří se obvyklé pohledy v souboru ARCHICADu. Avšak namísto umísťování pohledů přímo do výkresu se musí pomocí publikace uložit nebo uploadovat pohledy ve formátu PMK, nativním formátu kresby ARCHICADu, který zabírá méně místa na disku než ostatní formáty.

Viz Nastavení formátu publikovaných položek.

Architekt zodpovědný za výkresovou složku umístí tyto PMK kresby na výkresy pomocí nástroje kresba nebo z menu Soubor > Externí obsah > Vložit externí kresbu.

Viz Vložení kresby pomocí nástroje kresba.

Takto vložené kresby jsou aktualizovatelné automaticky nebo ručně. Jejich zdroje jsou PMK soubory. Proto je zodpovědnost každého projektanta, aby při každé změně pohledu ARCHICADu zajistil nahrazení PMK souboru, aby se kresba připojená k tomuto PMK souboru mohla aktualizovat.

Výhody tohoto pracovního postupu:

•Aktualizování dokumentace může být rychlejší, protože najednou aktualizuje jen jediný malý soubor kresby.

•Otevírání výkresové složky zabere méně času, soubory PMK sloužící jako zdroje kresby jsou umístěny mimo soubor projektu.

•Pokud jsou kresby založené na PMK nastaveny na automatickou aktualizaci, budou při publikaci automaticky aktualizovány.

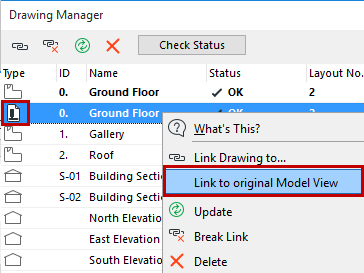

Podle potřeby můžete vazbu s PMK souborem přerušit a spojit kresbu s originálním pohledem. Vyberte požadované soubory PMK ve správci kreseb (možný vícenásobný výběr) a z kontextového menu použijte následující příkaz: Připojit k původnímu modelovému pohledu.
