Vlastní nastavení symbolových popisek

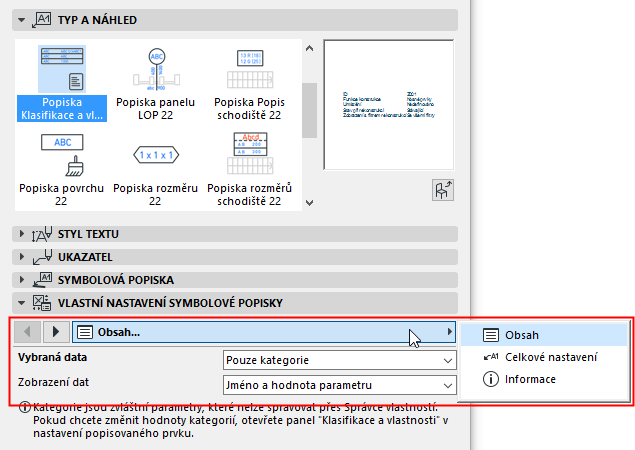

Každá symbolová popiska má v okně nastavení popisky panel Vlastní nastavení. Parametry jsou na něm rozděleny do 3-5 záložek:
Na těchto záložkách můžete nastavit obsah popisky, umístění a formát.
Poznámka: Ne každá záložka je dostupná pro všechny popisky.
•Řada popisek má referenční bod, který zůstává na místě i v případě změny velikosti nebo obsahu popisky, díky tomu je umísťování popisky jednodušší.
•Některé popisky mají na výběr několik formátů šipky, šipku také můžete v některých případech vypnout úplně.
Většina nastavení je jasná ze samotného názvu. V následujících kapitolách najdete další tipy, jak tato nastavení používat:
Nastavení obsahu symbolové popisky
Nastavení jednotek rozměrů v popisce
Výběr povrchového materiálu (pro popisku povrchu)
Nastavení obsahu symbolové popisky
Na záložce Nastavení obsahu můžete definovat informace zobrazené v popisce.
Obecná popiska a popiska rozměrů může být použita pro mnoho typů prvků - je tedy na výběr hodně parametrů - takže záložka Nastavení obsahu vypadá asi takhle:
Protože lze popisku připojit k různým typům prvků, může se obsah popisky měnit právě podle popisovaného prvku.
•Zobrazení parametrů vybraných nástrojů: Pomocí těchto voleb můžete filtrovat seznam parametrů ve spodní části okna. Označte nástroje, z jejichž parametrů chcete vybírat. (Ve výchozím nastavení jsou označené všechny nástroje.) Čím víc nástrojů vyberete, tím více parametrů budete mít při výběru.
Poznámka: I když není nějaký nástroj vybraný v sekci “Zobrazit parametry vybraných nástrojů”, můžete na něj přesto popisku vložit - za předpokladu, že prvek má parametr, který popiska zobrazuje.
•Nastavení obsahu popisky: Vyberte parametry, jehož hodnoty chcete zobrazit v popisce.
–Pokud nejsou zobrazeny parametry konkrétního nástroje, zkontrolujte, jestli je nástroj označený v sekci “Použit parametry” v horní části záložky.
–Parametry zobrazené s kruhovou značkou nejsou relevantní pro jeden či více vybraných typů prvků (v sekci “Použít pro”). Takže obsah popisky se bude lišit v závislosti na popisovaném prvku.
Nastavení jednotek rozměrů v popisce
Při nastavování jednotek hodnot v popisce můžete v řadě popisek použít volbu “Podle předvoleb projektu”. To znamená, že hodnoty budou zobrazeny v jednotkách, které jsou nastavené v menu Volby > Předvolby projektu.
•Jednotku objemu zobrazeného v popisce nastavíte v menu Volby > Předvolby projektu > Výpočtové jednotky.
•Jednotky všech ostatních rozměrů zobrazených v popisce nastavíte v menu Volby > Předvolby projektu > Kóty. Viz Výběr typu kóty.
Výběr povrchového materiálu (pro popisku povrchu)

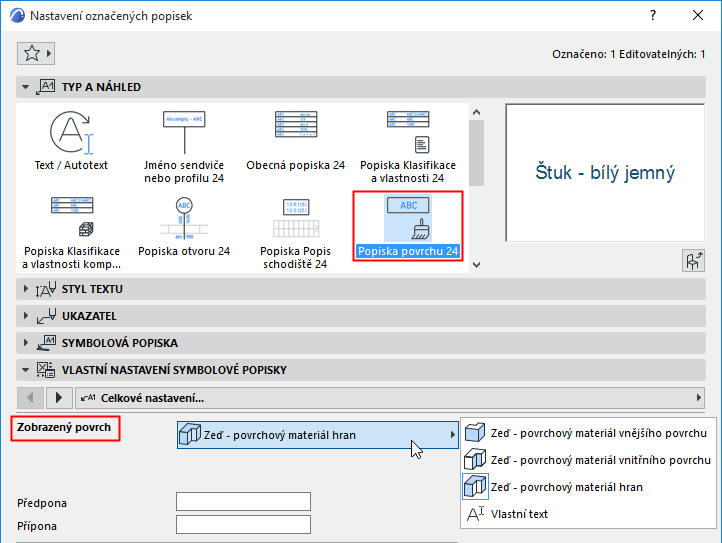

Popiska povrchu zobrazuje vybraný povrchový materiál prvku. Nejprve musíte zvolit konkrétní povrch popisovaného prvku:

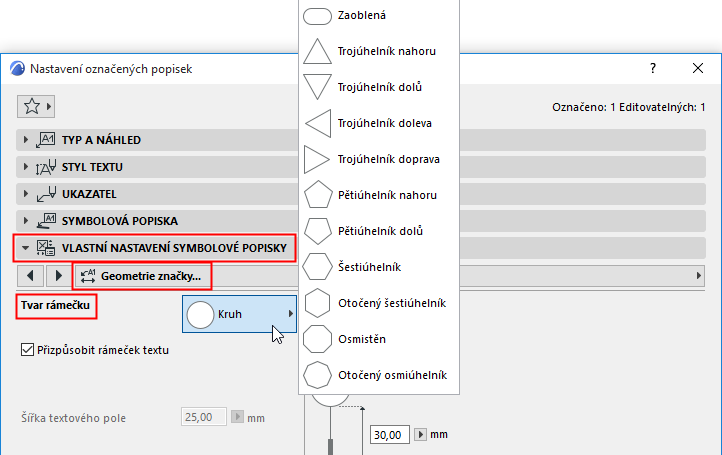

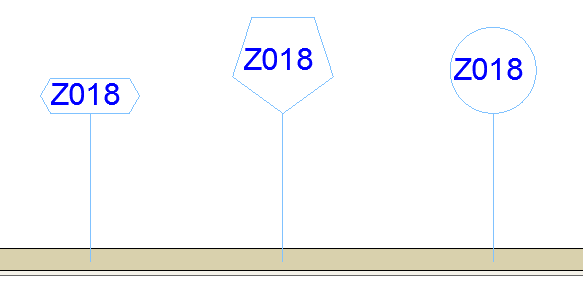

U popisek, které mají rámeček, můžete zvolit z různých tvarů rámečku.
Toto nastavení je dostupné na panelu Styl rámečku popisky nebo Geometrie popisky.

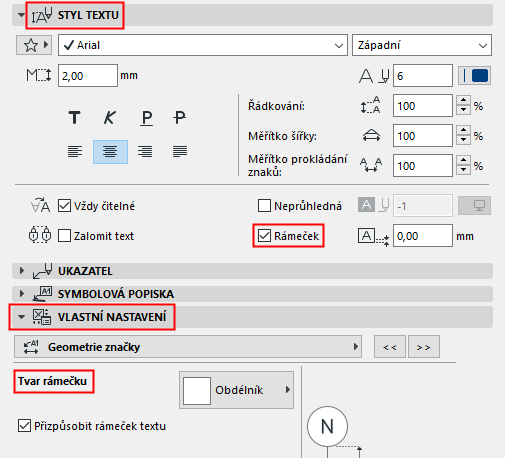

Nastavení rámečku popisky je dostupné, pokud je na panelu Styl textu (zobrazeno níže) rámeček zapnutý.

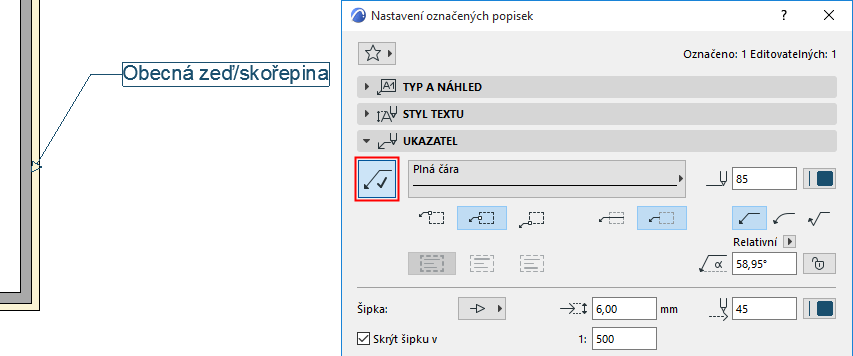

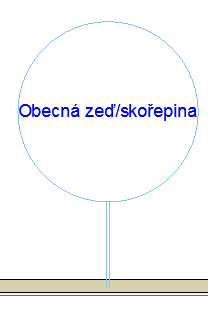

Pokud jste zapnuli šipku popisky na panelu Ukazatel, bude toto nastavení nadřazené (šipka nebude zobrazená podle nastavení šipky z vlastního nastavení.)

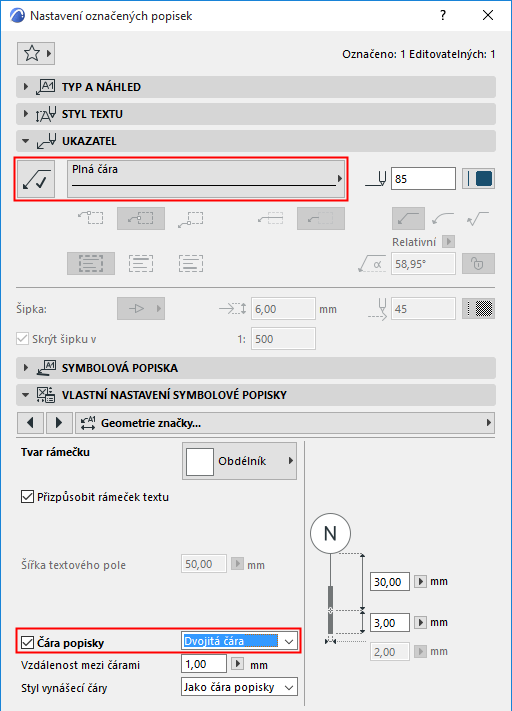

Pokud šipku nezapnete (tlačítko šipky je vypnuté), bude šipka zobrazená podle vlastního nastavení. Panel Ukazatel slouží také pro nastavení pera a čáry šipky.

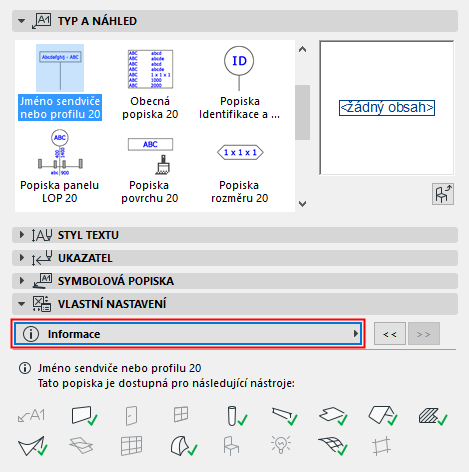

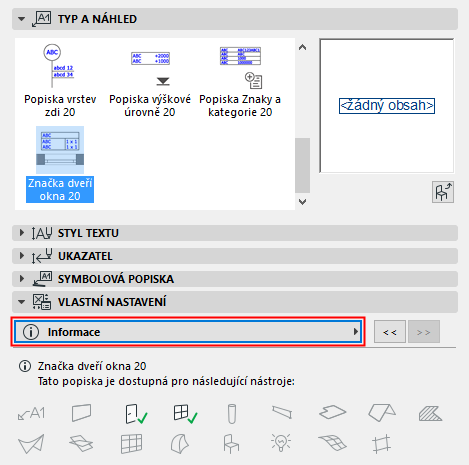

Tato záložka pouze zobrazuje informace. Je na ní zobrazeno, na které typy prvků je možné použít vybranou popisku.
