Každá kresba vložená do výkresu může mít titulek obsahující grafické prvky a informace odkazující na data kresby, například ID kresby, název a měřítko.
Poznámka: Kresby vložené do modelových pohledů nemají titulky.
Aktuální titulek kresby záleží na typu titulku. Typy titulků jsou GDL objekty, které lze přiřadit kresbám implicitně (automaticky) nebo ručně vybraným kresbám.

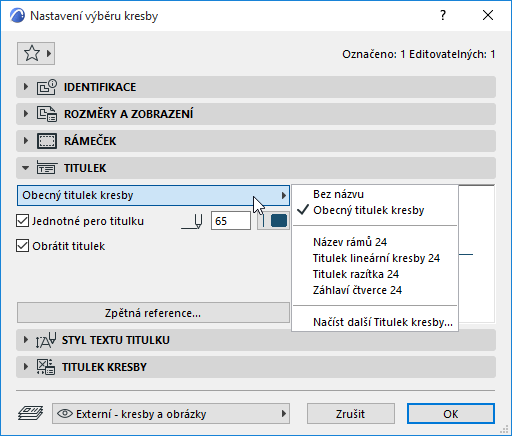

Chcete-li přiřadit titulek kresbě, vyberte kresbu a zobrazte dialogové okno Nastavení kresby. V panelu Titulek vyberte v nabídce Typ titulku.
Chcete-li přiřadit titulek implicitně každé nově vložené kresbě, zobrazte dialogové okno Výchozí nastavení kresby (jestliže není vybrána žádná kresba, zobrazí se dialogové okno Implicitní nastavení) a zaškrtněte políčko Název kresby.
Titulky kresby se pak zobrazí automaticky s asociovanou kresbou. Titulek kresby je dílčí prvek kresby.
V okně výkresu můžete pomocí dostupných 2D nástrojů (například čar a textových bloků) navrhnout typ titulku podle potřeby. Označte prvky nového typu titulku. Použijte menu Soubor > Knihovny a objekty > Uložit výběr jako > Titulek kresby . Po uložení bude typ titulku k dispozici v nabídce v panelu Titulek v nastavení kresby.
Po uložení lze vlastní typy titulků graficky upravovat: Použijte příkazy Soubor > Knihovny a objekty > Otevřít objekt. V dialogovém okně adresáře vyberte typ titulku, který chcete upravit. Klepnutím na položku “2D symbol” získáte přístup ke grafickému oknu pro úpravy tohoto objektu. Pomocí 2D nástrojů proveďte změny.
Poznámka: Zkontrolujte, zda je měřítko okna 2D GDL symbolu nastaveno na 1:1; usnadníte si tím úpravy.
Zpětná reference na výkresy se zdrojovou značkou

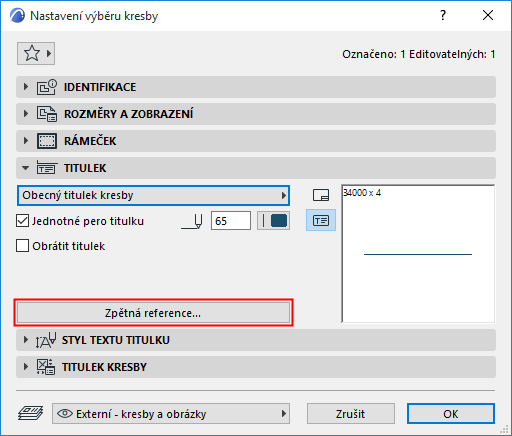

Na panelu Titulek v nastavení kresby máte přístup k funkci Zpětná reference.
Viz Panel Titulek.
Zpětná reference vám umožňuje do titulku kresby umístit ID výkresu: přesněji, ID jednoho nebo více výkresů, které obsahují kresbu zobrazující zdrojovou značku aktuální kresby. Zpětná reference je užitečná v případě, že obsah aktuální kresby vychází z půdorysného zobrazení, řezu, pohledu, interiérového pohledu, pracovního listu nebo detailu.

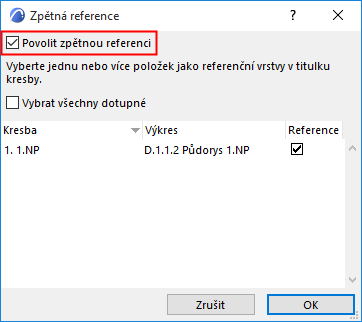

Kliknutím na zpětnou referenci vyvoláte dialogové okno stejného názvu.
V tomto dialogovém okně jsou vypsány všechny výkresy, které obsahují zdrojovou značku aktuální kresby.
Nejprve zaškrtněte pole Povolit zpětnou referenci, pak vyberte ID jednoho nebo více výkresů, jejichž ID chcete zobrazit. (Zaškrtněte Vybrat všechny dostupné, pokud chcete v titulku kresby zobrazit všechny zde vypsané výkresy.)
Kliknutím na OK zavřete toto dialogové okno a vrátíte se do nastavení kresby.
Náhled titulku kresby zobrazuje autotext na místě, kde titulek obsahuje ID výkresu.

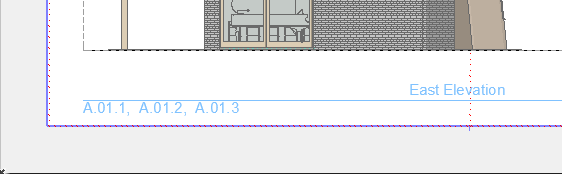

Pokud jste zaškrtli "Vybrat všechny dostupné", bude v tomto případě výsledná kresba vypadat takto:

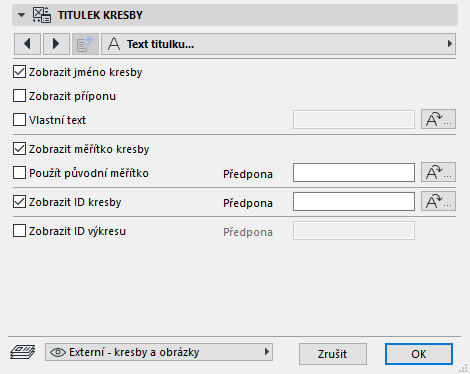

Poznámka: Ujistěte se, že parametry objektu titulku kresby, které používáte mají zapnutou funkci zpětné reference:
