Nastavení kresby

Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.

Panel Označení výkresu

ID kresby

Přiřaďte vloženému výkresu ID.

Poznámka: Toto pole je prázdné pro kresby umístěné v pohledu modelu.

Podle výkresů: ID kresby závisí na nastavení výkresu, na kterém je kresba umístěná. V nastavení výkresu si prohlédněte kartu „ID kreseb v daném výkresu“.

Podle ID pohledu: ID kresby bude shodné s ID zdrojového pohledu.

Vlastní: Do pole vpravo zadejte vlastní ID kresby.

Zahrnout kresbu mezi ID: Zaškrtnutím tohoto políčka zahrnete kresbu mezi ID, i když má vlastní ID.

Jméno kresby

Pokud je zdrojem kresby zobrazení ARCHICADu.

Podle ID pohledu: Jen název

Podle ID pohledu: ID + název

Uživatelský

Pokud je zdrojem kresby externí soubor.

Uživatelský

Dle zdrojového výkresu. Pole pouze pro čtení. Pro zobrazení cesty souboru jako absolutní, nebo relativní klikněte na ikonu složky.


Pohled ARCHICADu: Zobrazit cestu zobrazení v případě, že zdrojem kresby je zobrazení ARCHICADu.

Číslo stránky: Informace se zobrazí, pokud je zdrojem kresby vícestránkový dokument (např. soubor PDF).

Aktualizovat typ

Automaticky: Kresba bude aktualizovaná automaticky po otevření výkresu. Když je kresba z jiného zdroje, než je soubor aktuálně otevřeného projektu, zkontroluje ARCHICAD, zda je nutná aktualizace.

Ručně: Kresba zůstává ve stavu, ve kterém byl její zdrojový soubor nebo zobrazení v okamžiku umístění kresby na výkres. Tato volba může být užitečná, pokud chcete udržovat kresby nezměněné, dokud nejsou schváleny nebo dokud nepřejdete do další fáze práce na projektu.

Uložit kresbu v souboru projektu Volba je automaticky aktivní v případě, že je zvolena ruční aktualizace kresby.

Pokud toto pole není zaškrtnuté, externí soubor zdroje kresby musí být dostupný - i v případě, že projekt otevíráte na jiném počítači.

Panel Rozměry a zobrazení nástroje Kresba

První čtyři pole - Šířka, Výška, Zvětšení a Měřítko kresby - jsou vzájemně propojená (mají ikonu zámku). Změna jednoho pole vede k příslušné změně ostatních tří polí, takže proporce kresby zůstanou zachovány. Pomocí těchto polí lze nastavit velikost vložené kresby v měrných jednotkách nebo procentech původní velikosti (Zvětšení).

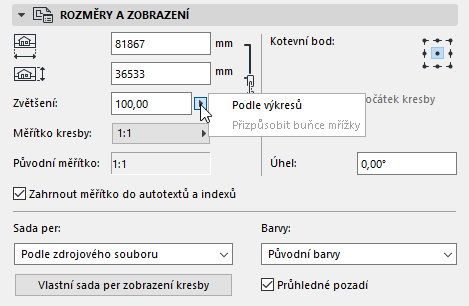

Podle výkresů

Volba je dostupná po kliknutí na šipku vedle hodnoty zvětšení.

Přizpůsobit buňce mřížky

Dostupné v případě, že je pro výkres aktivní mřížka.


Měřítko výkresu

Pokud chcete změnit měřítko kresby na výkrese (místo použití měřítka, ve kterém bylo zdrojové zobrazení uložené), vyberte některé z předdefinovaných měřítek, nebo zvolte vlastní hodnotu. (Šířka/Výška/Zvětšení se změní tak, aby vyhovovaly novému měřítku kresby.)

Poznámka: Pokud je velikost zdrojové kresby definovaná v nastavení výkresového schématu větší než zde zvolená velikost papíru, ARCHICAD automaticky změní velikost výstupu kresby tak, aby se na stránku vešla.

Poznámka: U kreseb vložených do modelových pohledů a vložených obrázků a PDF dokumentů se žádné měřítko nezobrazí. Místo toho se zobrazí rozlišení kresby (v dpi).

Přizpůsobení měřítka kresby neovlivní měřítko objektů v kresbě; je to stejné jako grafická změna velikosti kresby, například jako zvětšení dokumentu na kopírce.

Vlastní měřítko kresby je odlišné od původního měřítka. Položky automatického textu a parametry titulku jsou dostupné pro měřítko kresby i původní měřítko. pokud vložíte autotext pro "měřítko kresby" do výkresu, bude zobrazeno měřítko každé kresby ve výkresu.

Viz Autotext.

Původní měřítko: Měřítko zdrojového zobrazení.

Zahrnout měřítko do autotextů a indexů: Měřítko kresby může být součástí výstupu např. formou autotextu (např. v indexu nebo na výkrese). Nicméně u některých kreseb může být měřítko zavádějící - například u PDF souboru vloženého jako kresba. A protože ARCHICAD nedokáže interpretovat měřítko obsažené v PDF souboru, není třeba toto chybné měřítko zobrazovat. U takových kreseb tuto volbu deaktivujte.

Kotevní bod: Umístění bodu, kterým je kresba vkládána na výkres. Slouží jako kotevní bod kresby v případě, že obsah zdrojového zobrazení se změní.

Vyberte kotevní bod kresby:

Použít interní počátek kresby jako ukotvení: Zaškrtnutím tohoto políčka použijete počátek kresby po vložení jako kotevní bod.

Kotevní bod: Kliknutím na jeden z devíti bodů určete kotevní bod.

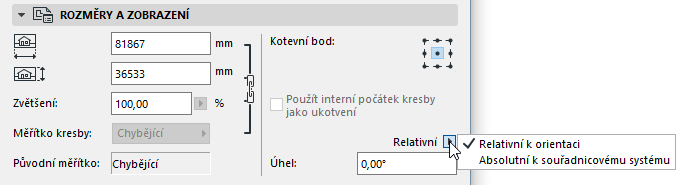

Úhel: V případě potřeby zadejte úhel natočení pozice kresby ve stupních.

U kreseb vložených do půdorysu, detailu, pracovního listu nebo 3D dokumentu obsahuje pole úhel ještě další volbu:


Relativní k orientaci (úhel je měřen relativně k natočenému pohledu)

Absolutní k souřadnicovému systému (úhel je měřen od bodu (0,0) projektových souřadnic).

Více informací naleznete v tématu Nastavit orientaci.

Sada per

Podle ID pohledu: Použije sadu per použitou ve zdrojovém zobrazení kresby.

Dle zdrojového výkresu: Výchozí možnost v případě, že zdrojem kresby je externí vektorový soubor.

Z roletky Sada per vyberte požadovanou sadu.

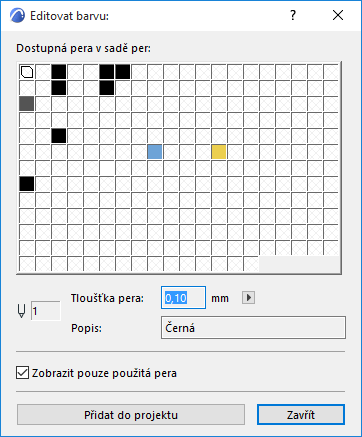

Vlastní sada per zobrazení kresby

Klikněte pro zobrazení a editaci sady per kresby.

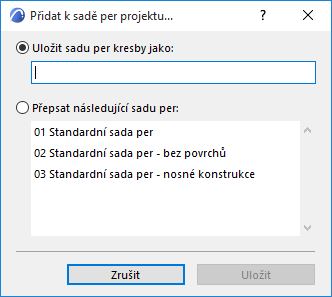

Poté zvolte Přidat k sadě per projektu V následujícím okně:


Uložit sadu per kresby jako: Zadejte jméno a přidejte novou sadu per mezi ty, které v projektu již existují.

Přepsat následující sadu per: Vyberte sadu per, která bude nahrazena.

Barvy

Implicitně se kresba zobrazí v barvách určených vybranou sadou per.

Volitelně: Zobrazte pouze tuto kresbu v odstínech šedi nebo černobíle.

Poznámka: Při tisku výkresu máte možnost vybrat černobílý výstup bez ohledu na sadu per definovanou v nastavení kresby: aktivujte možnost "černobíle" v nastavení tisku výkresu.

Viz Tisk výkresu.

Průhledné pozadí: Zaškrtnutím tohoto políčka zajistíte, že pozadí kresby bude průhledné.

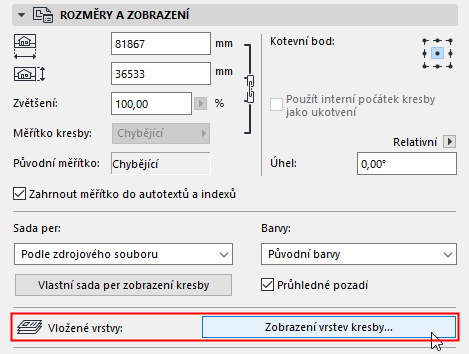

Vložené vrstvy


Tato volba je aktivní, pokud je zdrojem vložené kresby soubor DWG, DXF, DWF nebo PDF.

Klikněte na vlastní vrstvy kresby, otevře se seznam vrstev kresby (vložené vrstvy). Pokud chcete skrýt některou z vrstev, klikněte na ikonu “oka”.


Seznam můžete seřadit podle jména nebo podle viditelnosti vrstev.

Změny viditelnosti vrstev kresby v okně nastavení, budou ARCHICADem provedeny hned po zavření okna nastavení tlačítkem OK; není potřeba aktualizovat kresbu.

Pokud upravíte zdroj kresby a kresbu pak v ARCHICADu aktualizujete:

jakákoli nová vrstva bude v ARCHICADu zobrazena

jakákoli odstraněná nebo skrytá vrstva bude v ARCHICADu odstraněna

Pokud rozbijete kresbu do daného zobrazení, budou zobrazeny pouze ty vrstvy kresby, které jsou aktuálně viditelné.

Skrýt vloženou vrstvy kresby ve výkresu

Rychlý způsob, jak skrýt vloženou vrstvu kreslícího prvku, je z kontextové nabídky na samotném výkresu.

Za prvé, zjistěte název vložené vrstvy: přibližte si kresbu, použijte kurzor k určení bodu nebo čáry ve výkresu a zobrazte informace, abyste viděli název vložené vrstvy dané části kresby:

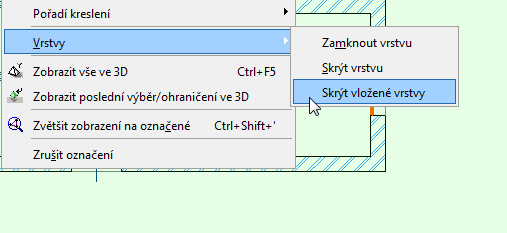

Nyní s kurzorem na položce označené kresby (např. obrys prvku zdi) vyvolejte kontextovou nabídku: v podmenu vrstev se objeví příkaz “Skrýt vložené vrstvy”. Na příkaz klikněte a skryjte vložené vrstvy.


Poznámka: Pokud v místě kurzoru existuje více prvků, bude skryta vložená vrstva nejvyšší položky.

Náhled na obrazovce

Zvolte formát zobrazení na obrazovce pro tuto kresbu ve výkresu:

U velkých výkresových složek může tato volba znatelně ovlivnit rychlost navigování:

Plná přesnost (kresby zobrazeny se všemi detaily, vždy přestavované)

Rychlý náhled (rychlejší navigace; přestavování kresby pouze na vyžádání výkresu nebo při aktualizaci výkresu)

Bez náhledu (nejrychlejší navigace).

Pokud zvolíte možnost rychlý náhled, zobrazí se text "rychlý náhled". Obsah kresby bude vykreslen pomocí přesných vektorů, některé detaily ale nebudou zobrazeny: některé čárkované čáry nebo výplně budou zobrazeny jako plné.

Pokud zvolíte možnost bez náhledu, bude zobrazen jen rámeček kresby s textem "bez náhledu" umístěném místo obsahu kresby. (Této volbě asi dáte přednost v případě, že chcete zkrátit čas překreslování při práci na výkresu s více kresbami a nepotřebujete vidět obsah této kresby.)

Volba zobrazení náhledu nemá vliv na samotný výstup tisku.

Panel Rámeček pro kresbu

Klikněte na jakoukoliv hranu kresby a pomocí běžných nástrojů editace v plovoucí paletce rámeček upravte. V tom případě se aktivuje tlačítko Změnit velikost rámečku ručně.

Chcete-li upravit rámeček podle kresby, klikněte na tlačítko Přizpůsobit rámeček kresbě.

Ve výchozím nastavení je volba Ořezat kresby rámečkem také aktivní při změně velikosti rámečku se podle něj kresba ořízne. (Ořezání bude provedeno po odznačení kresby.) Oříznutí obsahu kresby zmenšuje velikost souboru a může zrychlit aktualizaci kresby.

Více informací ohledně rámečku a ořezávání kreseb viz Rámeček kresby.

Rozdělit kresby do více výkresů: Toto zaškrtávací pole je aktivní a použitelné, pouze když je vybraná kresba vytvořena z tabulek nebo indexů. Pokud je toto pole zaškrtnuto, bude taková kresba rozdělena do více výkresů, pokud se její obsah nevejde na jeden výkres.

Viz Rozdělení tabulky na další výkresy.

Přidat tisknutelný okraj: Zaškrtnutím tohoto políčka přidáte ke kresbě tisknutelný okraj. Pomocí dolních ovládacích prvků nastavte typ čáry a barvu pera tohoto okraje.

Odsazení okraje: Zadejte hodnotu odsazení tisknutelného okraje.

Panel Titulek

Viz také Názvy kreseb.

Poznámka: Titulky lze použít jen u kreseb vložených do výkresů. Kresby v modelových pohledech nemají titulky.

Z nabídky vyberte předdefinovaný titulek.

Poznámka: Můžete vytvořit také vlastní typ titulku.

Viz Tvorba nového typu titulku.

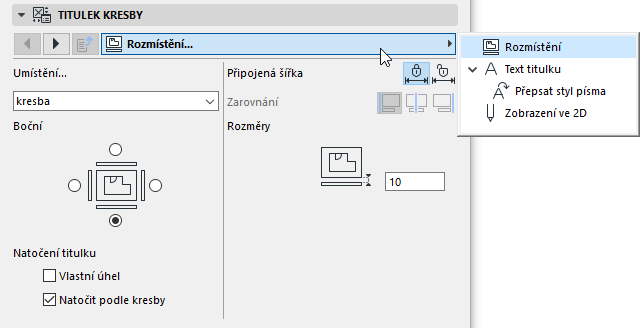

Nastavení rozměrů a pera titulku.

Jednotné pero titulku: Tuto volbu aktivujte, pokud chcete všechny části titulku zobrazit jedním perem, bez ohledu na jakákoli další nastavená pera.

Obrátit titulek: Zaškrtnutím tohoto políčka obrátíte (zrcadlíte) titulek.

Náhled titulku: Pole vpravo zobrazuje symbolický náhled titulku v jednom ze dvou formátů. Kliknutím na jedno ze dvou tlačítek zobrazíte náhled:

Zobrazí náhled umístění titulku do kresby: Kliknutím na horní tlačítko (s ikonou výkresu) zobrazíte náhled titulku vzhledem ke kresbě.


Zobrazit náhled titulku: Kliknutím na dolní tlačítko (s písmenem T) zobrazíte náhled samotného titulku.

Zpětná reference: Kliknutím na toto tlačítko zobrazíte dialogové okno zpětné reference. Pokud je aktuální kresba vložena na zdrojové značce, budou v tomto dialogovém okně vypsány všechny výkresy jejichž kresby zobrazují zdrojovou značku aktuálního výkresu.

Viz Zpětná reference na výkresy se zdrojovou značkou.

Panel Styl textu titulku

Viz Panel Styl textu.

Panel Titulek kresby (vlastní nastavení)

Na tomto panelu můžete upravit GDL parametry zvoleného titulku kresby.
