Porovnání modelu porovnává 3D zobrazení ze dvou různých modelů nebo verzí - buď fyzické nebo analytické modely.
Jaká konkrétní zobrazení mají být použita nastavíte v okně Výběr zobrazení. Můžete zvolit 3D zobrazení společné pro oba porovnávané modely i různá zobrazení pro každý model zvlášť.
Výběr zobrazení může být pro porovnání modelu zásadní:
•V jednom zobrazení může být prvek zobrazený, v jiném ne (např. kvůli stavu při rekonstrukci nebo částečnému zobrazení konstrukce).
•Kolize prvků můžou být vyhodnoceny jako úprava v jednom zobrazení, v druhém ale ne, protože je nastavena jiná kombinace vrstev.
1.Použijte příkaz 3D model > Porovnání modelu a vyberte dvě verze modelu.

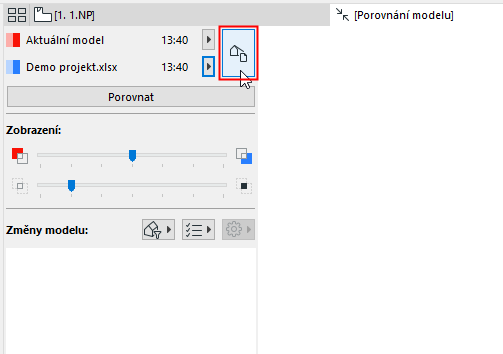

2.Na paletce Porovnání modelu klikněte na tlačítko výběru zobrazení.

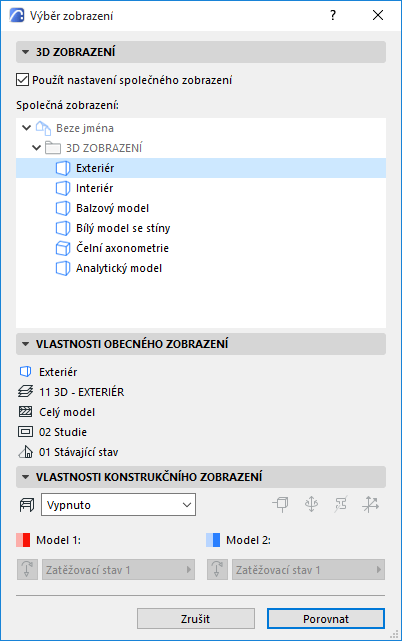

3.V okně Výběr zobrazení jsou Mapy zobrazení obou zvolených modelů.
4.Vyberte zobrazení (zde zobrazení společné pro oba porovnávané modely) a zkontrolujte jeho nastavení na panelu Vlastnosti obecného zobrazení.
Fyzikální vs. Model pro analýzu konstrukce
Výchozí nastavení při porovnání pracuje s fyzickým modelem. Pokud chcete porovnat Model pro analýzu konstrukce, zapněte jej na panelu Vlastnosti konstrukčního zobrazení.
Více detailů najdete v kapitole Porovnání dvou zobrazení modelu pro analýzu konstrukce.

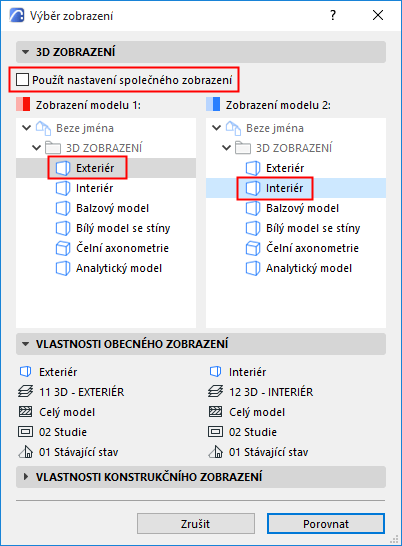

Porovnání dvou různých 3D zobrazení:
1.Zrušte volbu “Použít společné nastavení zobrazení”.
2.Pro každou verzi modelu bude zobrazen seznam 3D zobrazení.
3.Na panelu Vlastnosti obecného zobrazení můžete zkontrolovat nastavení.
4.Vyberte 3D zobrazení pro každý model a klikněte na Porovnat.
