1.Vyberte příkaz Soubor > Externí obsah > Vložit modul.
Zobrazí se okno Vložit modul.
Projekt již nějaké moduly obsahuje:

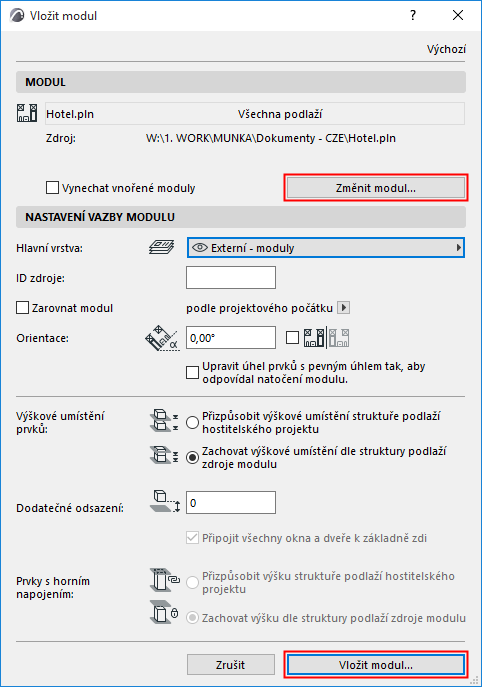

•Bude zobrazený poslední vložený modul. Tlačítkem Vložit modul tento modul vložíte znovu, nebo ho můžete nahradit jiným volbou Změnit modul.
Žádný modul ještě nebyl vložen:

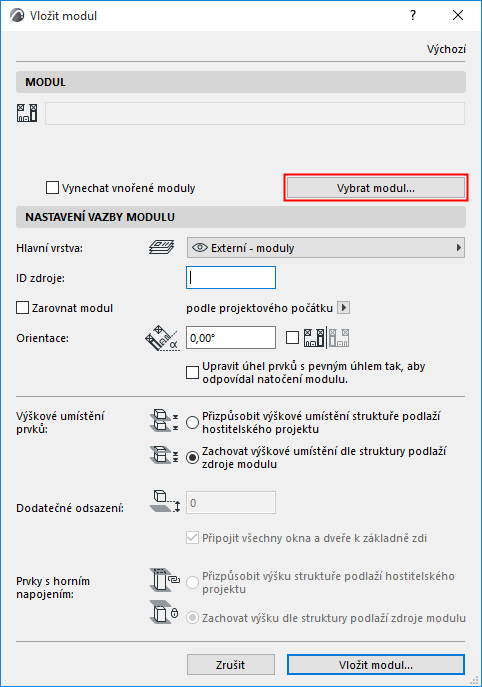

•Klikněte na Vybrat modul a najděte modul.

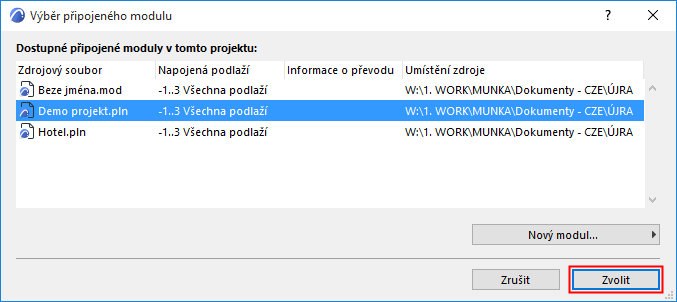

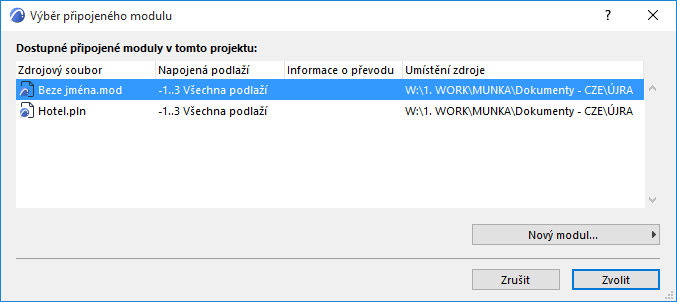

Zobrazí se okno Výběr připojeného modulu. Moduly připojené k projektu jsou vypsány v seznamu s informacemi o jejich připojeném podlaží a umístění zdrojového souboru.
–U IFC modulů je ve sloupci Informace o převodu uvedena také informace o souborech šablony a převodníku, které byly použity při převodu souboru do ARCHICADu.
–U Rhino-modulů je ve sloupci Informace o převodu zobrazena časová značka identifikující modul.
–U RVT modulů je ve sloupci Informace o převodu zobrazen náhled 3D a časová značka.
3.Použijte jeden z následujících postupů:
–Vyberte jeden ze seznamu stávajících modulů, nebo
–Tlačítkem Nový modul vytvořte novou vazbu připojeného modulu v projektu.
Když zvolíte Nový modul:

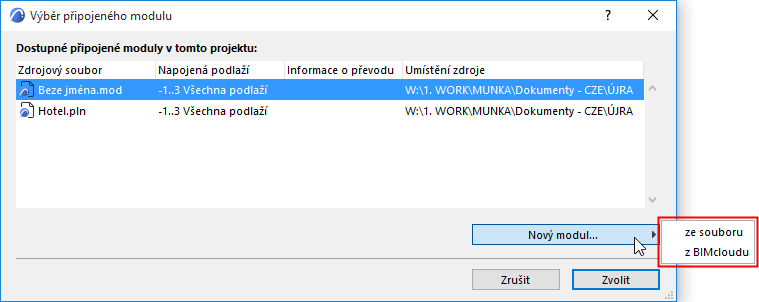

Vyberte zdroj nového modulu: buďto Ze souboru nebo Z BIMcloudu.
–Ze souboru: Zobrazí se okno pro výběr umístění. Vyberte požadovaný soubor modulu.
–Z BIMcloudu: Vyberte BIMcloud, přihlásit se, a pak vybrat potřebný Teamwork projekt.
Poznámka: Teamwork projekt zdroje musí být ve stejné verzi, jako hostitelský projekt.
Pokud vyberete IFC soubor:
Viz další možnosti zde: Připojení IFC souboru.
Pokud vyberete Rhino (.gsm) soubor:
Viz další možnosti zde: Připojení Rhino souboru.
Pokud vyberete Revit (.rvt) soubor:
Viz další možnosti zde: Připojit 3D RVT model jako modul.
4.Klikněte na Vybrat.
5.Pokud má zvolený PLN nebo MOD soubor více podlaží, objeví se okno Výběr podlaží.
Poznámka: Výběr podlaží se neobjeví u IFC modulů (protože ty jsou vložené se všemi podlažími) nebo Rhino modulů.
Vyberte volbu:
–Samostatné podlaží: Klikněte na podlaží, které bude vložené jako modul.
–Všechna podlaží (celý model): Všechna podlaží souboru modulu budou vložena do hostitelského projektu.
6.Klikněte na OK.

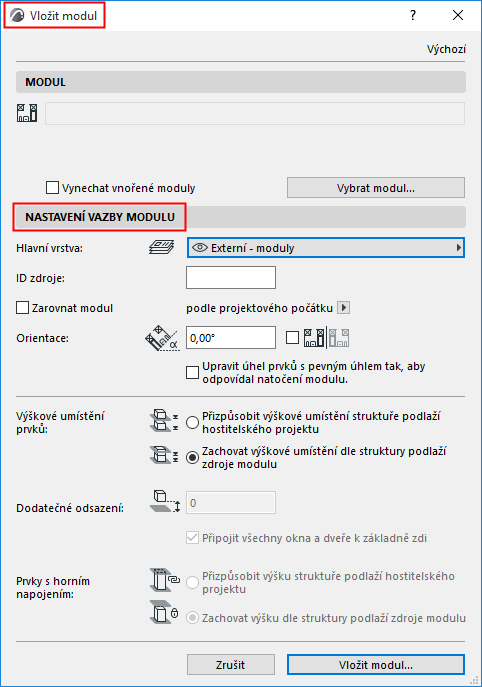

7.Tlačítkem Vybrat se vrátíte do okna Vložit modul. Upravte volby v okně nastavení modulu:
–nastavte vrstvu zdroje nebo orientaci
–vybrat můžete zarovnání modulu podle projektového počátku nebo podle geodetického bodu
-Dostupné pouze při umisťování modulu, pro formáty modulů, které používají geodetický bod: PLN, MOD, PLP, IFC, RVT
-Pokud je zarovnání modulu zaškrtnuté, nastavení orientace zešedne
–nastavte ID zdroje
–určete výškovou úroveň prvků a způsob horního napojení prvků
Poznámka: Při připojování IFC souboru se ujistěte, že je volba Výškové umístění prvků nastavena na hodnotu Zachovat výškové umístění! Protože pokud by byly prvky modelu vloženy do jiné struktury podlaží, může se importovaný model “rozpadnout”.
Více detailů najdete v kapitole Nastavení modulu.
8.Klikněte na Vložit modul.

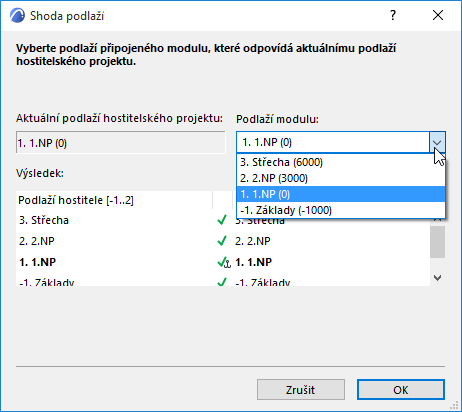

9.Shoda podlaží (moduly s více podlažími):
V okně Shoda podlaží vyberte podlaží modulu, které bude vloženo na aktuální podlaží hostitelského projektu. (Není relevantní pro Rhino-moduly).

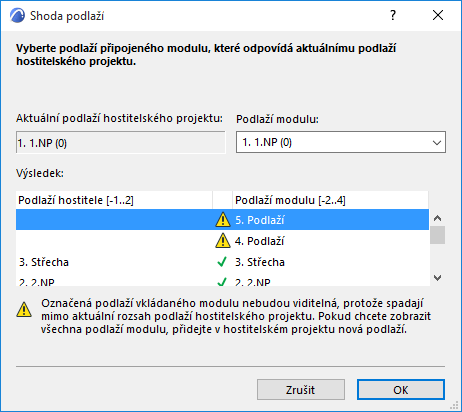

Pokud vkládáte modul do projektu, který má méně podlaží, než váš modul, nebudou vložena podlaží modulu, která se do projektu “nevejdou”.
Problém vyřešíte, pokud do hostitelského projektu přidáte další podlaží.
10.Kliknutím na OK vložte modul.
