Vytvoření souboru modulu (.mod)
Formát souboru modulu (.mod) je zjednodušený typ souborů ARCHICADu, který můžete použít jako modul nebo ho s projektem spojit.
•Jako soubor modulu můžete uložit celý projekt nebo jen vybrané prvky a podlaží
•Soubor .mod obsahuje pouze data z půdorysu modelu
•Soubor .mod obsahuje vložené objekty, neobsahuje ale žádné informace z řezů/pohledů/interiérových pohledů nebo data 3D dokumentů
•Soubor .mod odkazuje pouze na atributy, které jsou v projektu použity. Proto je soubor .mod mnohem menší, než soubor .pln.
•Příkazem Uložit modul jako soubor vytvoříte vždy soubor ve formátu MOD.
Poznámka: Projekt můžete rozdělit také na více PLN souborů (jako protiklad modulových souborů). Viz Uložení výběru ve formátu PLN.
Uložit projekt jako soubor modulu
Uložení vybraných prvků jako modulu
Uložit projekt jako soubor modulu
1.V půdorysu použijte příkaz Soubor > Uložit jako a nastavte formát .mod.

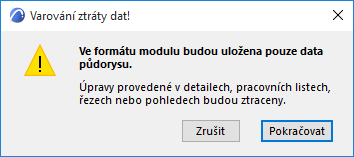

2.Zobrazí se varování, že soubor modulu obsahuje pouze půdorysná data.
3.Klepnutím na tlačítko OK vytvoříte soubor modulu a uzavřete dialogové okno.
Pokud je v projektu více podlaží, ARCHICAD standardně do modulu uloží všechna podlaží.

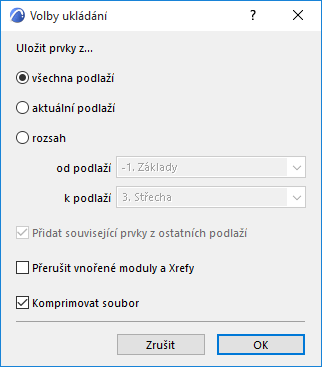

Můžete také uložit pouze určitá podlaží v modulu: při ukládání modulu pomocí příkazů Soubor > Uložit jako klikněte v dialogovém okně Uložit jako na tlačítko Volby a zobrazte tak okno Možnosti ukládání.
•Výchozí volba je Všechna podlaží
•Alternativou je do modulu uložit pouze aktuální podlaží, nebo vybraný rozsah podlaží. Prvky ležící v tomto rozsahu budou zahrnuty do modulu.
–Přidat související prvky z ostatních podlaží: Pokud nastavíte aktuální podlaží nebo rozsah, můžete touto volbou přidat všechny prvky, které jsou na vybraných podlažích zobrazeny (protože jsou nastaveny, aby se zobrazovaly na souvisejících podlažích), i když je jejich domovské podlaží mimo zvolený rozsah.
•Přerušit vnořené moduly a Xrefy Pokud modul obsahuje nějaké další moduly a/nebo Xrefy, které již nepotřebujete aktualizovat, můžete pomocí této volby jejich vazbu přerušit.
Viz Vložit modul.
Uložení vybraných prvků jako modulu
Poznámka: Označené prvky můžete uložit také ve formátu PLN. Viz Uložení výběru ve formátu PLN.
1.Označte prvky v půdorysu. (Pokud chcete označit prvky z více podlaží, použijte nástroj Ohraničení (všechna podlaží) - viz Jedno podlaží nebo všechna podlaží.)

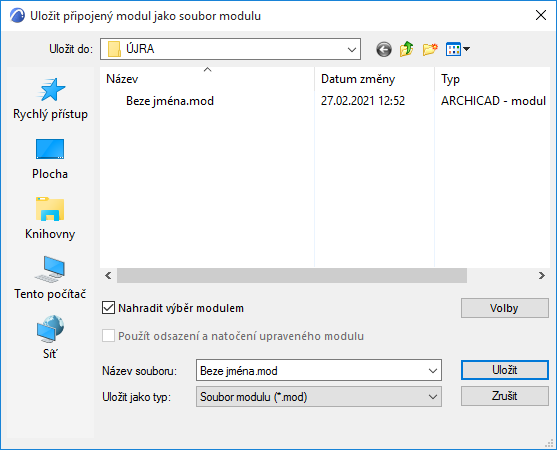

2.Otevřete následující okno příkazem Soubor > Externí obsah > Uložit výběr jako modul:
3.Zadejte jméno souboru.
4.Vyberte formát modulu (.mod).
5.Volitelně: Použijte volbu Nahradit výběr souborem modulu, který okamžitě nahradí označené prvky novým modulem.
Poznámka: V Teamworku není možnost nahrazení výběrem dostupná.
–Pokud chcete zachovat nastavený posun a orientaci původního modulu (v případě, že jej nahrazujete novým), použijte volbu Použít odsazení a natočení upraveného modulu. (Tato volba je důležitá, pokud je v projektu více vazeb upravovaného modulu s různými natočeními a odsazeními.)
6.Klikněte na tlačítko Uložit.
Poznámka:
•Pokud vyberete určité prvky a zkopírujete je do schránky, můžete uložit modul, který bude obsahovat pouze tyto prvky: vyberte příkazy Soubor > Uložit jako a vyberte formát souboru Modul ze schránky.
•Pokud výběr obsahuje prvky, které nelze upravit (jsou například uzamknuté, umístěné v uzamknuté vrstvě nebo rezervované jiným projektantem), zobrazí se upozornění. Dostanete na výběr, jestli chcete vytvořit modul jen z upravovatelných prvků, nebo operaci zrušit.
