Vytváření zatížení

Zatížení lze vložit na konstrukční členy nosných prvků v půdorysu nebo ve 3D okně. Musí tedy být aktivní analytický model.

Zatížení můžete vložit pomocí jednoho ze tří následujících nástrojů:

Bodové zatížení konstrukce

Lineární zatížení konstrukce

Plošné zatížení konstrukce

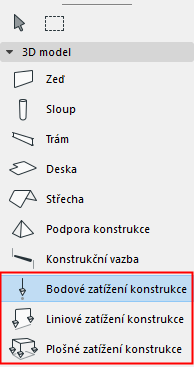

Vyberte si nástroj z Nástrojové paletky.


Vložení bodového zatížení

Bodová zatížení lze vložit na:

1D členy (uzly nebo hrany)

2D členy (uzly, hrany nebo plochy)

1.Aktivujte nástroj Bodové zatížení konstrukce.

2.V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav (viz Nastavení nástroje Zatížení).

3.Při vkládání prvku zatížení je potenciální hostitelský prvek (člen analytického modelu) zvýrazněn. Zobrazí se také náhled, jak bude zatížení vypadat.

Poznámka: Pokud se kurzorem pohybujete nad více překrývajícími se prvky, můžete klávesou Tab mezi těmito prvky přepínat.

4.Kliknutím zatížení vložíte.

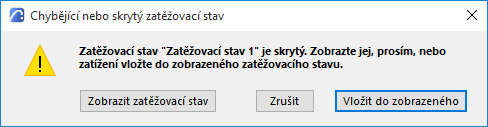

Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.

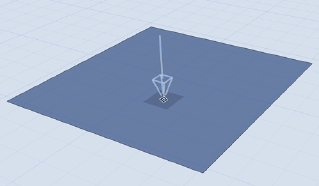

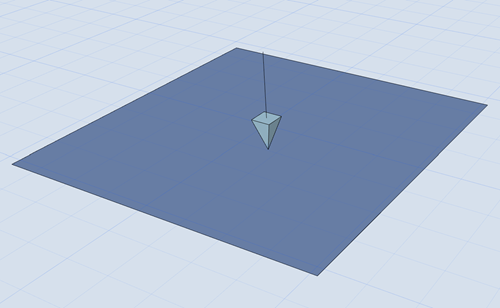

InputPreview_PointLoadonSurface.png Input_PointLoadSurface.png

Vkládání bodového zatížení

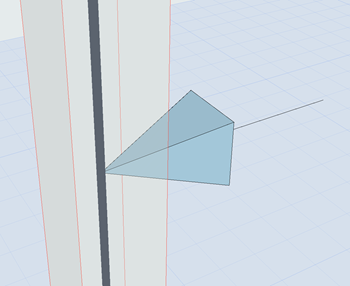

Bodová síla

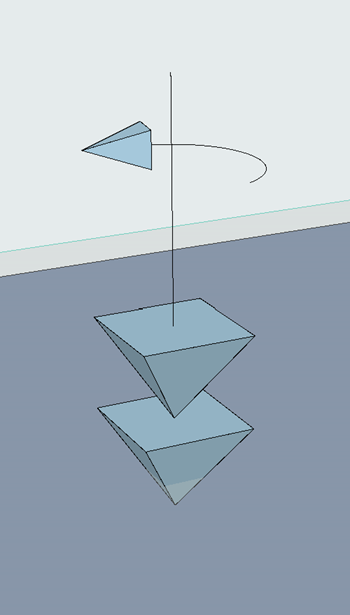

Bodový moment

Vložení liniového zatížení

Liniová zatížení lze vložit na:

1D členy (uzly nebo hrany)

2D členy (uzly nebo hrany)

Poznámka: ARCHICAD podporuje import (přes SAF) liniových zatížení vložených na povrchy.

1.Aktivujte nástroj Liniové zatížení konstrukce

2.V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav nového prvku zatížení (viz Nastavení nástroje Zatížení)

3.Při vkládání prvku zatížení je potenciální hostitelský prvek (člen analytického modelu) zvýrazněn. Zobrazí se také náhled, jak bude zatížení vypadat.

Poznámka: Pokud se kurzorem pohybujete nad více překrývajícími se prvky, můžete klávesou Tab mezi těmito prvky přepínat.

4.Kliknutím na člen zadejte počáteční bod.

5.Přesuňte kurzor na uzel nebo hranu stejného členu, definujete úsečku.

6.Druhým kliknutím zatížení dokončíte.

Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.

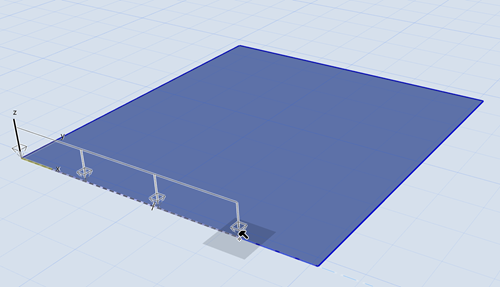

Preview_LineLoadSurface.png  Input_Line_LoadSurface.png

Vkládání liniového zatížení

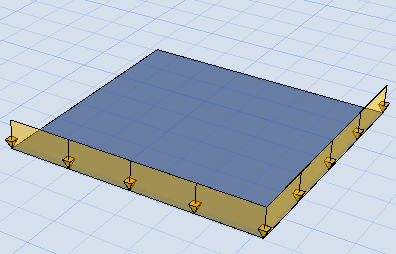

Více liniových zatížení na 2D členu

Na polygonu 2D členu: sérii liniových zatížení můžete vložit kliknutími na protější rohy polygonu.

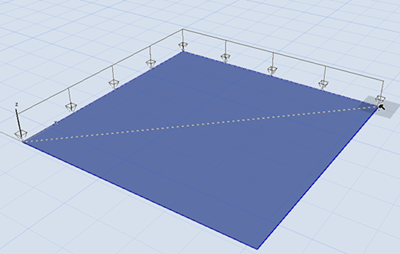

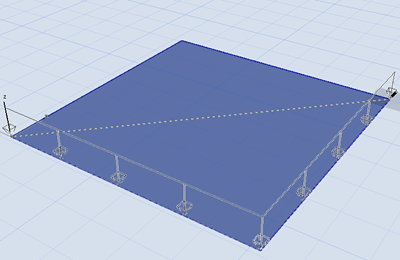

Klávesou Tab můžete zobrazit alternativní trasu zatížení

InputLinelodOpt2.png  InputLinelodOpt1.png

Stisknutím Tab zobrazíte alternativní umístění

Kliknutím zatížení vložíte:


Liniová zatížení na všech hranách (rychlé vložení)

Liniová zatížení na všechny hrany polygonu vložíte pomocí kliknutí v kombinaci se stisknutým mezerníkem.

Vložení plošného zatížení

Plošná zatížení můžou být vložena na celý povrch 2D členů.

1.Aktivujte nástroj Plošné zatížení konstrukce

2.V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav nového prvku zatížení (viz Nastavení nástroje Zatížení)

3.Při vkládání prvku zatížení je potenciální hostitelský prvek (člen analytického modelu) zvýrazněn. Zobrazí se také náhled, jak bude zatížení vypadat.

Poznámka: Pokud se kurzorem pohybujete nad více překrývajícími se prvky, můžete klávesou Tab mezi těmito prvky přepínat.

4.Kliknutím plošné zatížení vložíte.

Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.

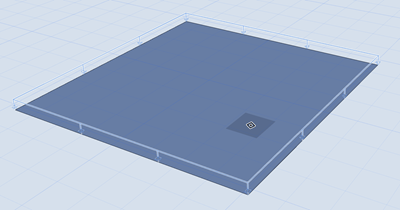

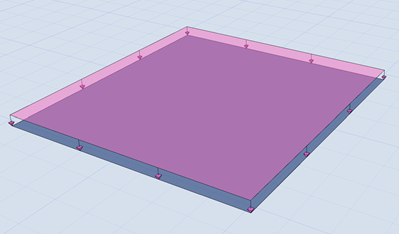

InputPreview_SurfaceLoad.png   Input_SurfaceLoad.png

Vkládání plošného zatížení
